Узлы фильтрации газа

Назначение

Узлы очистки газа (УОГ) или узлы фильтрации газа используются для очистки газа от механических примесей и капельной влаги с последующим отводом её в ёмкость сбора конденсата. Узлы очистки газа применяются на магистральных газопроводах, в составе ГРС – газораспределительных станций, КС - компрессорных станций, ППГ - пунктов подготовки газа для газотурбинных установок ТЭЦ, ГРЭС, а также для других технологических нужд.

Исполнение

Согласно требованиям заказчика компания ООО «РМГ РУС» проектирует и изготавливает:

- узлы очистки (фильтрации) газа на опорных рамах;

- узлы очистки (фильтрации) газа в закрытых блок-боксах.

Наша компания проектирует, производит, поставляет и обслуживает узлы очистки газа на базе самых надежных и эффективных фильтров лучших мировых и отечественных производителей, таких как Honeywell (Германия) и Pietro Fiorentini (Италия), а также фильтров других производителей различной степени фильтрации.

Узлы очистки газа на базе фильтров-сепараторов могут быть различного климатического исполнения. Они могут монтироваться как на открытой площадке, на опорной раме, так и могут располагаться в готовом помещении или блок-боксе. Как правило, узлы состоят из вертикальных или горизонтальных фильтров-сепараторов для удобства эксплуатации и обслуживания, построенных по схеме: рабочий и резервный агрегат.

Узлы имеют необходимую трубопроводную обвязку фильтров-сепараторов, выполненную в соответствии с локальными требованиями нормативно-технической документации, действующей на территории заказчика. Узлы могут быть снабжены площадками обслуживания и комплектом приборов, обеспечивающих автоматическую работу и контроль над технологическими параметрами. До и после каждого фильтра-сепаратора устанавливаются шаровые краны с ручным или автоматическим приводом, поворотные заглушки, уровнемеры, индикаторы засоренности и другая необходимая арматура и элементы автоматического управления узлом.

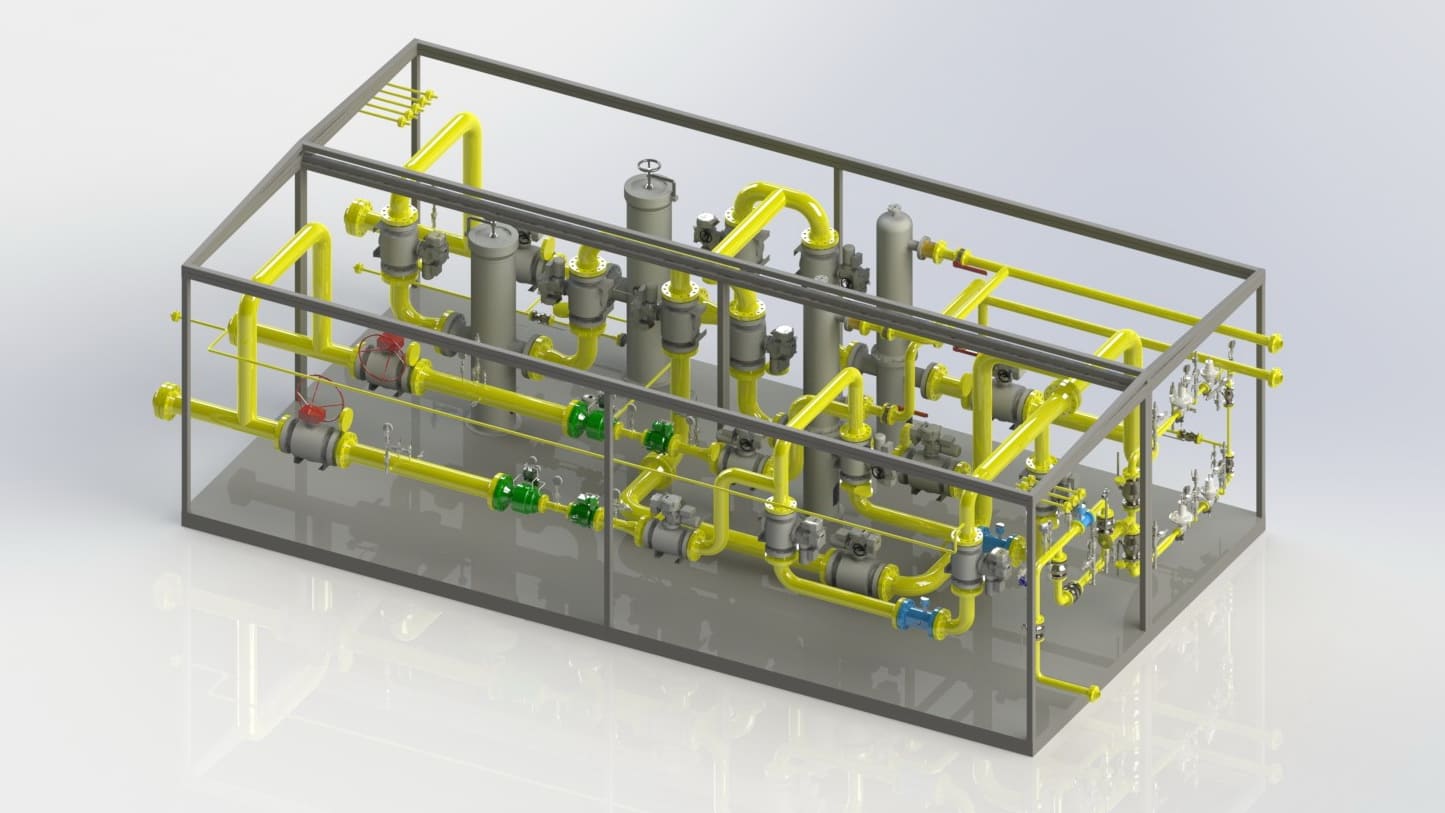

Проектирование - 3D модель узла очистки газа в сдвоенном блок-боксе.

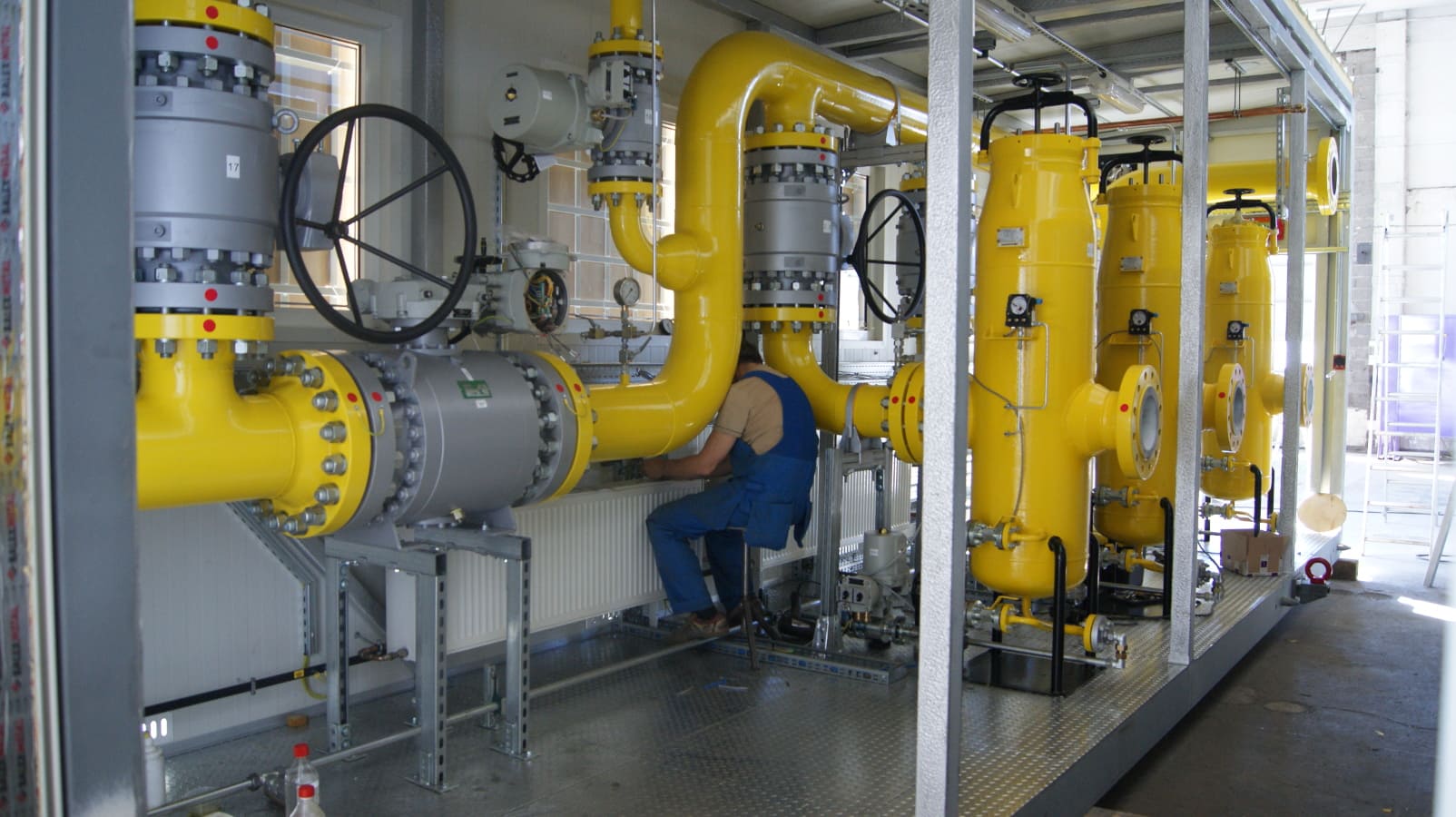

Монтаж оборудование узла фильтрации газа в блок-боксе. Размещение узлов очистки газа в блок-боксах позволяет обеспечить защиту от несанкционированного доступа и климатических факторов.

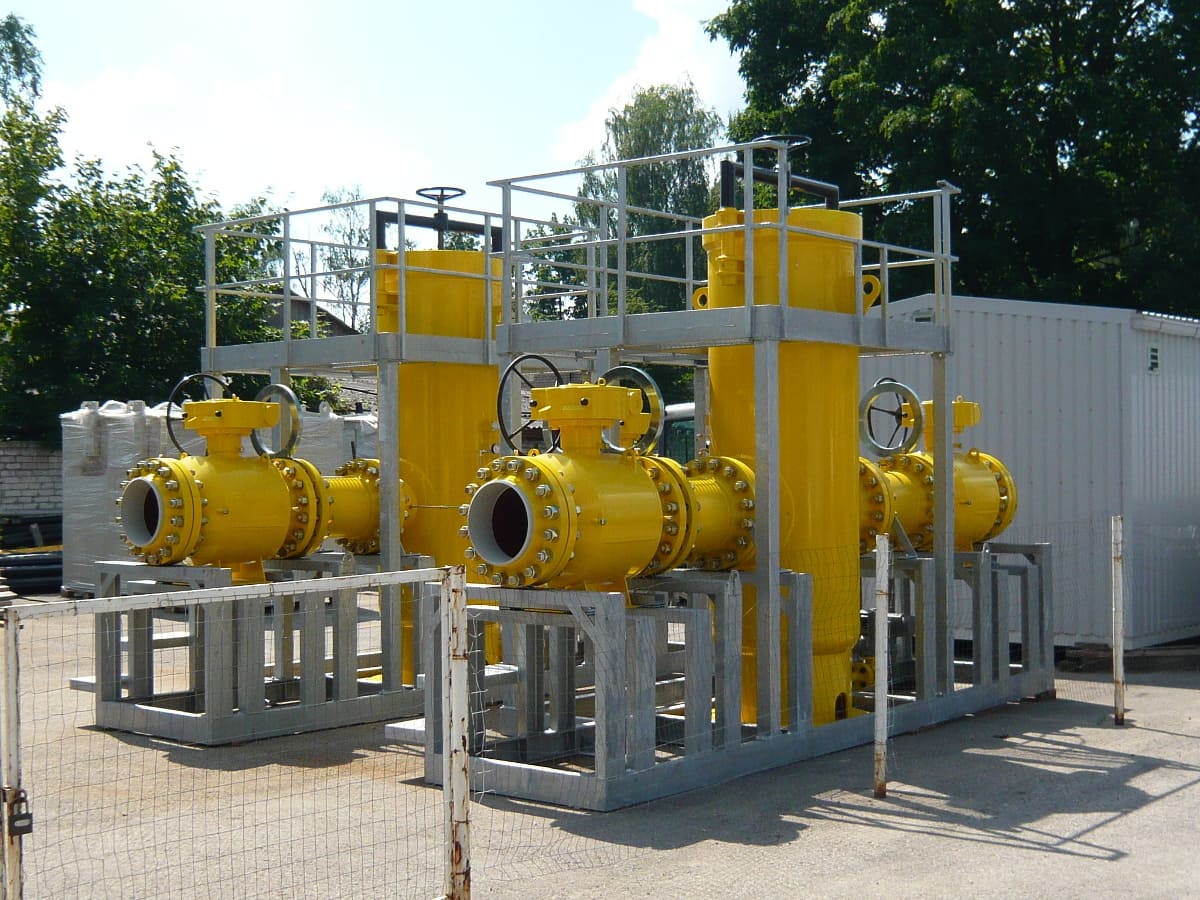

Узел фильтрации на раме

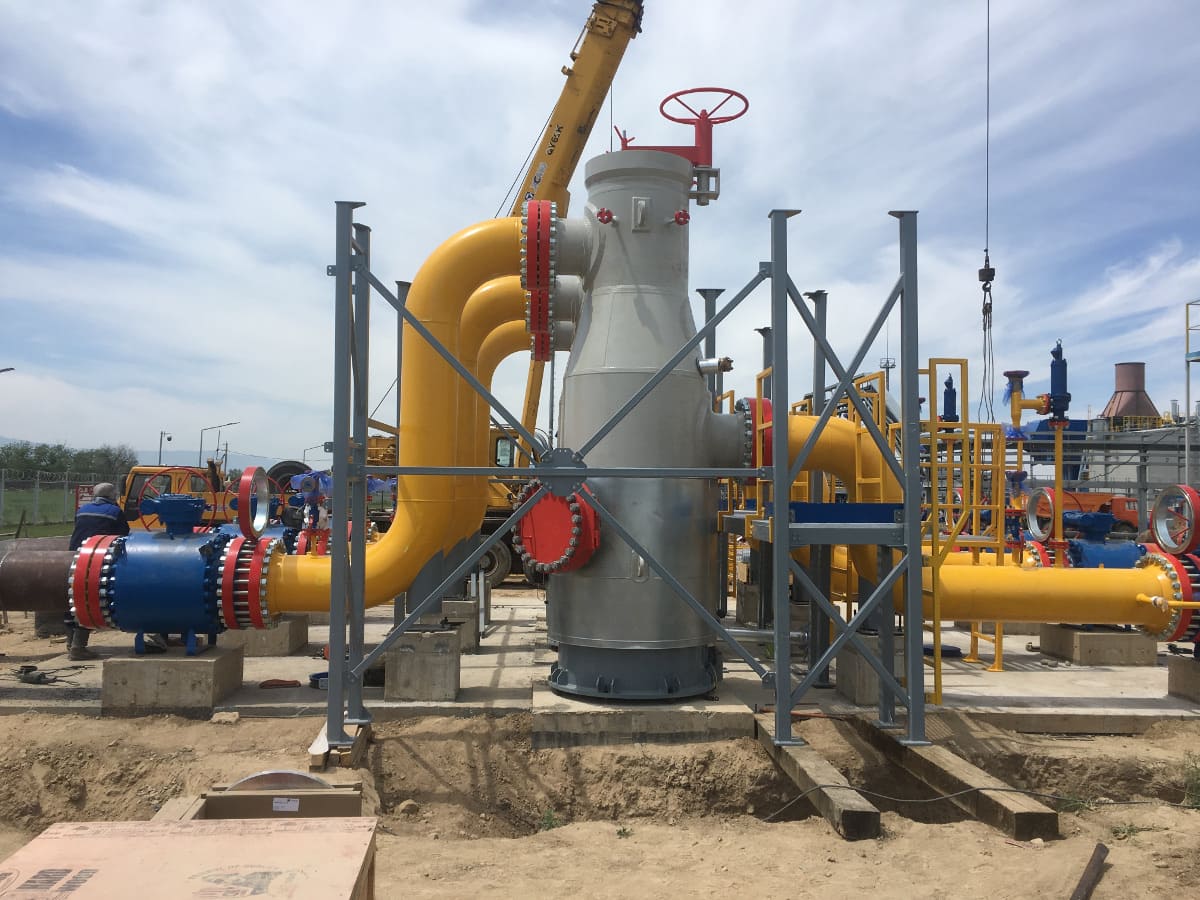

Узел тонкой очистки газа на базе фильтров-сепараторов

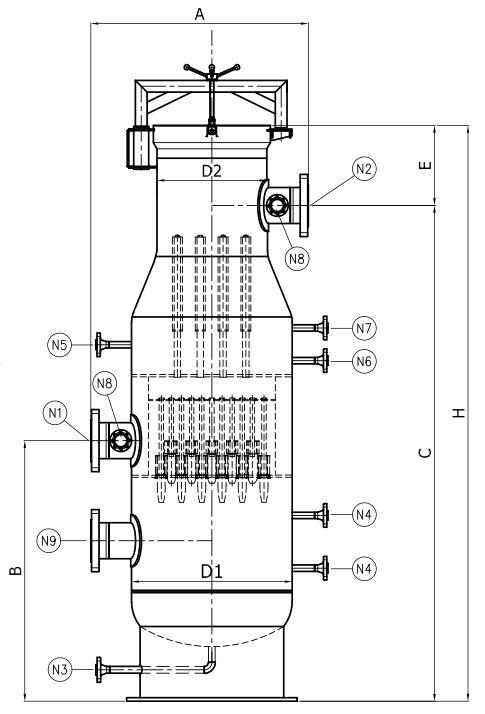

Пример Фильтра-сепаратора тонкой очистки газа, рассчитанного на расход Q=180 000 Нм3/час

Фильтр-сепаратор представляет собой вертикальный цилиндрический сосуд, разделенный на две ступени очистки газа. Первая ступень состоит из 219 циклонов, работа которых основана на использовании центробежных сил, возникающих при вращении газового потока внутри корпуса циклона. Вторая ступень представляет собой пучок фильтрующих элементов (материал – полиэстер) в количестве 23 штук. В нижней части сосуда предусмотрена полость для сбора жидкости (конденсата) и механических частиц. Через патрубок дренажа конденсат и твердые частицы выводятся в общую дренажную сеть. Степень очистки от частиц от 1 мкм и более составляет 99 %

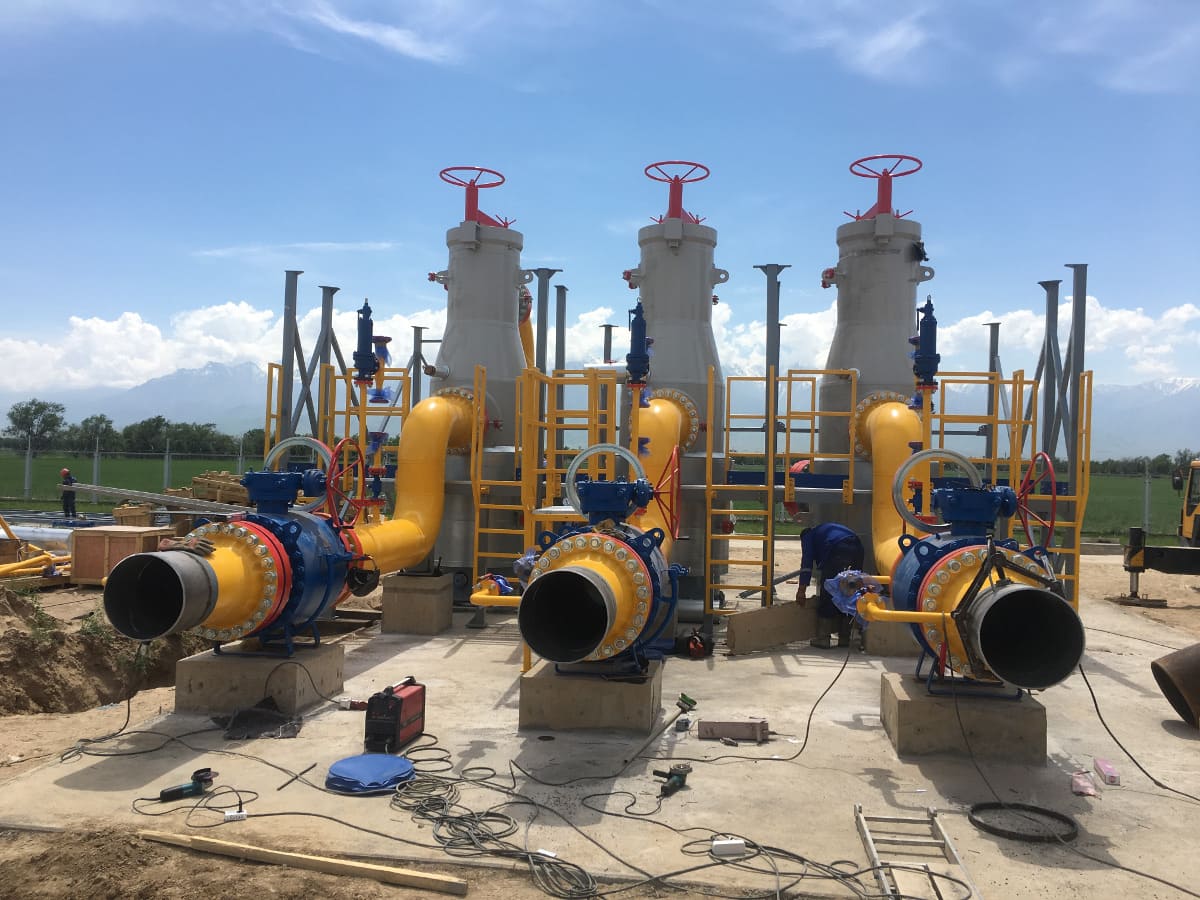

Узел фильтров сепараторов тонкой очистки с Q=360 000 Нм3/час

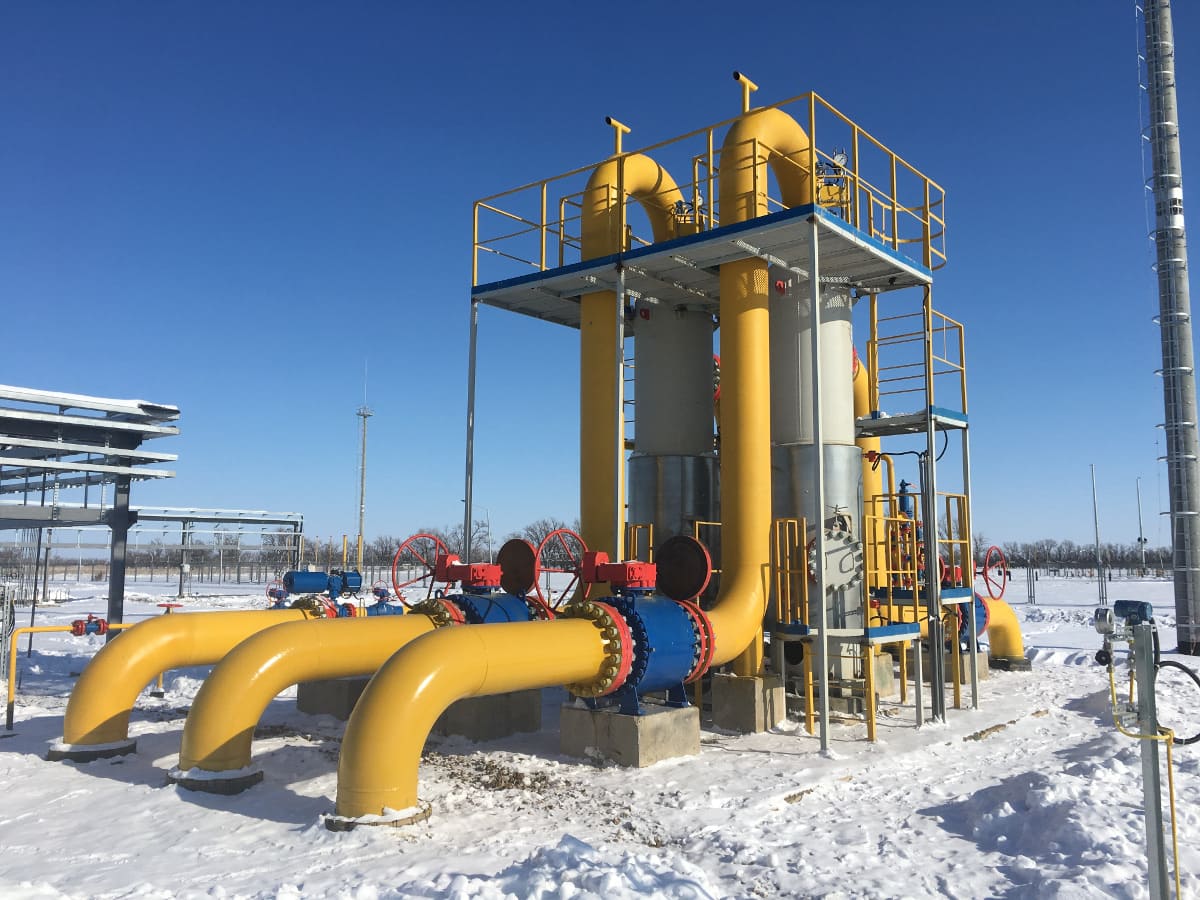

Реализованные проекты
