Газораспределительная станция (ГРС)

Список оборудования, представленного в ассортименте ООО «РМГ РУС», включает АГРС различного типа и производительности. Системы представлены в большом количестве модификаций и базируются на унифицированных проектных решениях, утвержденных ПАО «Газпром». Все автоматизированные газораспределительные станции (АГРС) удовлетворяют существующим нормативно-техническим требованиям. Оборудование, входящее в состав станций, прошло комплекс заводских и стендовых испытаний, что гарантирует соответствие заявленным характеристикам.

Функции автоматизированной газораспределительной станции (АГРС)

Данное оборудование выполняет:

• очистку газообразной среды от жидких фракций с автоматическим удалением конденсата;
• подогрев рабочей среды до требуемых температур;
• поддержание требуемого давления на выходе из автоматизированной газораспределительной станции (АГРС);
• коммерческий и технологический учет расхода среды;
• анализ физико-химических характеристик газа при помощи хроматографического и калориметрического оборудования;
• одорирование газа.

Особенностью современных газораспределительных станций является стопроцентное резервирование технологического оборудования АГРС с целью исключения остановки оборудования при отказе отдельных узлов. Вся используемая в системах запорная арматура предусматривает возможность автоматического или дистанционного управления. Широкое применение автоматизации гарантирует высокую степень защиты и снижает вероятность влияния человеческого фактора.

Основные узлы автоматизированной газораспределительной станции (АГРС)

Станция состоит из нескольких блоков:

• технологического;
• котельной;
• переключения.

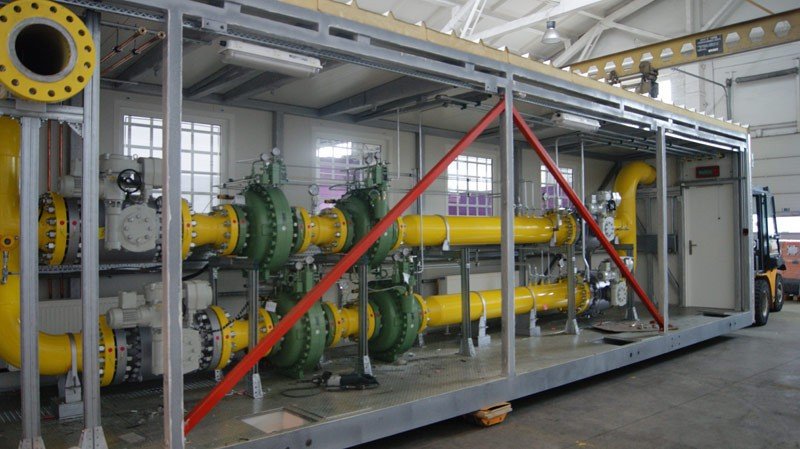

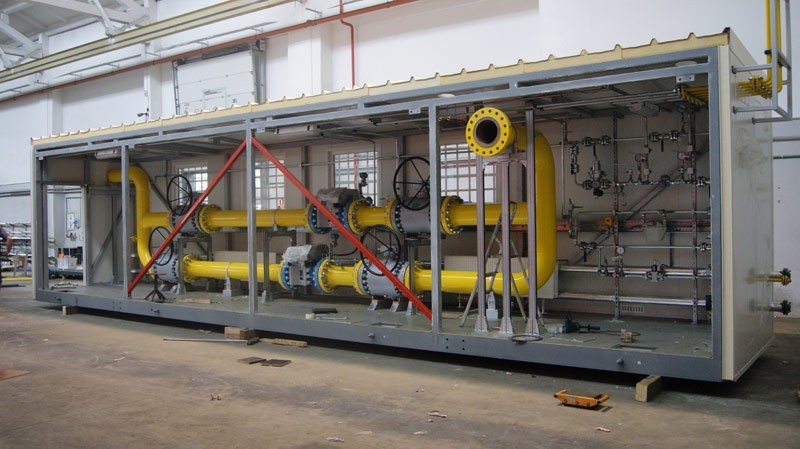

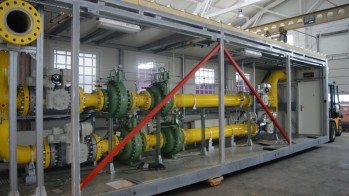

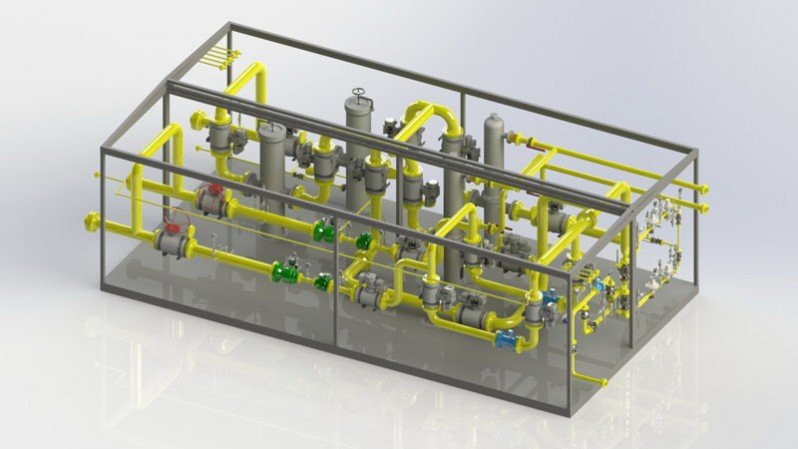

Рассмотрим подробнее, какие узлы входят в состав технологического блок-бокса АГРС:

• очистки газа от свободной жидкости и пыли. Основные элементы данного узла — фильтры-сепараторы с ручным/автоматическим сбором конденсата;
• подогрева газа промежуточным теплоносителем. Данный узел может состоять из одного или нескольких теплообменников;
• замера расхода газа. В его составе могут присутствовать одна или несколько измерительных линий, созданных на базе сужающих устройств, турбинных счетчиков и т. д.;

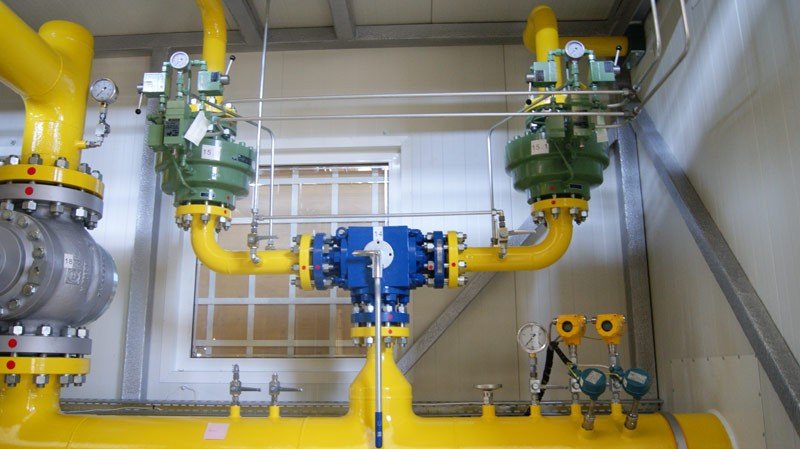

• редуцирования давления газа;
• подготовки газа. В составе этого узла АГРС — две нитки: резервная и рабочая.

Помимо этого, в технологическом блок-боксе присутствует вентиляция, сигнализация и электрическое оборудование. Котельная автоматизированной газораспределительной станции имеет в своем составе следующие узлы:

• отключения, фланцы или изолирующие вставки по выходу и входу АГРС;
• аварийного сброса газа;
• отбора газа на собственные нужды станции.

Также в блок-боксе котельной есть сигнализация, вентиляция, электрическое оборудование, безопасная линия, имеющая отключающий кран или задвижку, оснащенную ручным приводом, — они выступают в роли дросселирующего устройства.

Газораспределительная станция имеет блок-бокс управления, в составе которого присутствуют следующие основные элементы:

• силовой шкаф;
• электрическое оборудование;
• шкаф КИПиА;
• вентиляционные устройства;
• сигнализация.

Автоматизированная газораспределительная станция состоит из следующих элементов технологического оборудования:

• накопительный резервуар для одоранта;
• башни или мачты связи;
• система телемеханики;
• устройства катодной защиты;
• автономные, то есть независимые источники энергоносителя для станции;
• ограждающие конструкции;
• система молниезащиты;
• оборудование связи.

Приобретение автоматизированных газораспределительных станций (АГРС) и другого оборудования

Специалисты ООО «РМГ РУС» имеют многолетний стаж работы в газовой сфере и готовы в сжатые сроки предложить решение любой сложности, полностью удовлетворяющее требованиям Вашего технического задания. Компания предлагает комплекс услуг, касающихся проектирования, интеграции, пуско-наладки и обслуживания АГРС, а также другого оборудования.
