Системы автоматического управления

Компания ЗАО «РМГ РУС» предлагает комплексные решения по созданию систем автоматического управления различной сложности. На данный момент созданы и интегрированы следующие основные типы систем автоматического управления (далее – САУ):

1. Система автоматического управления узлом редуцирования газа на базе регуляторов RMG-512 или RMG-530;

2. Система автоматического управления пунктом подготовки газа / автоматической газораспределительной станцией.

Система автоматического управления узлом редуцирования на базе регуляторов RMG-512 или RMG-530 представляет собой двухуровневую многофункциональную информационно-вычислительную систему, работающую в режиме реального времени и предназначена для выполнения следующих функций:

• сбора данных;

• предоставления данных оперативному персоналу в виде он-лайн трендов;

• управления исполнительными механизмами регуляторов в ручном и автоматическом режимах для поддержания заданных значений выходного давления или для поддержания заданных значений расхода газа.

Главным преимуществом данного решения является глубокое знание характеристик используемых регуляторов давления газа и, как следствие, максимально эффективная настройка прикладного программного обеспечения системы автоматического управления под конкретный тип регулятора, а также многолетний опыт внедрения данного решения, как на территории СНГ, так и за его пределами. Как правило, данные САУ создаются на базе высокопроизводительных программируемых логических контроллеров, но также могут быть использованы и гибридные контроллеры.

Система автоматического управления узлом редуцирования на базе
регуляторов RMG-530 на АГРС «Адлер».

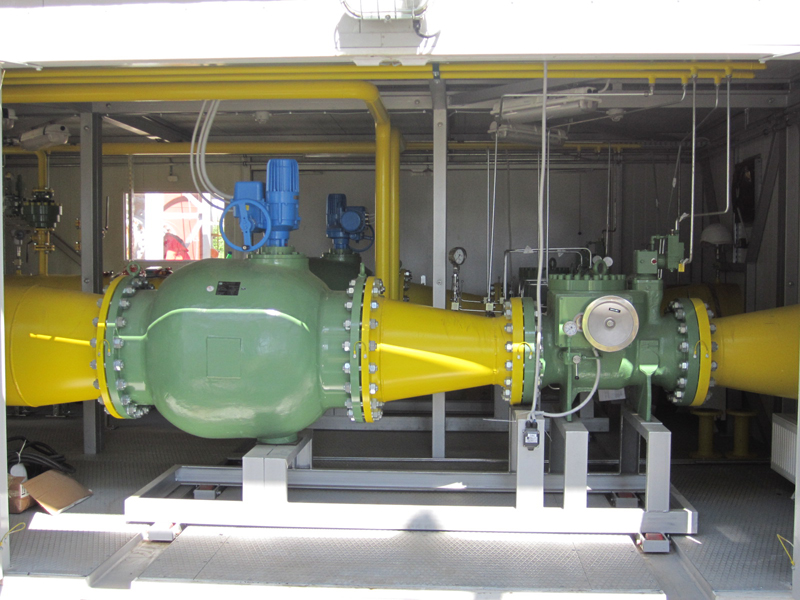

Регуляторы давления газа RMG-530 различных диаметров с

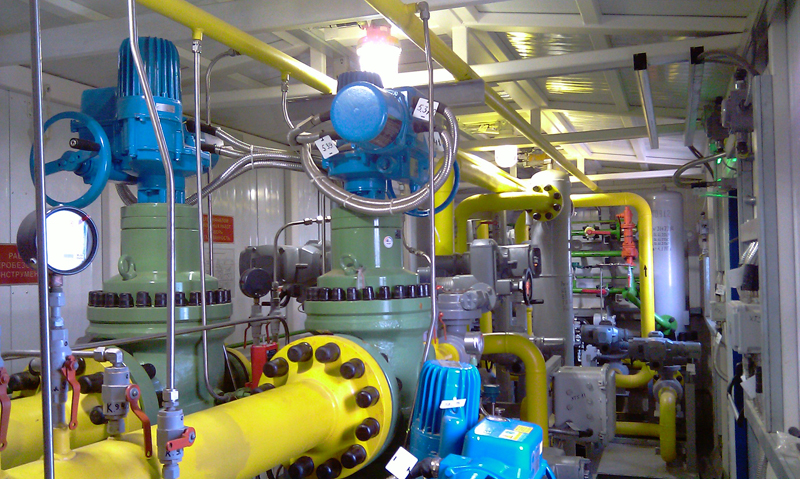

электроприводом DREHMO в узле редуцирования АГРС «Адлер».

Система автоматического управления пунктом подготовки газа (далее-ППГ) / автоматической газораспределительной станцией (далее – АГРС) представляет собой двухуровневую многофункциональную информационно-вычислительную систему, работающую в режиме реального времени и предназначена для выполнения следующих функций:

• переключения между технологическими режимами ППГ/АГРС в зависимости от технологических параметров путем выдачи управляющих воздействий на исполнительные механизмы, как в автоматическом режиме, так и в результате действий технолога – оператора, а также визуального контроля и представлении значений технологических параметров;

• определения аварийных ситуаций на технологических узлах, путем опроса подключенных к системе датчиков, анализа измеренных показаний и перевода технологического процесса в безопасное состояние путем выдачи управляющих воздействий на исполнительные механизмы. Под безопасным состоянием процесса понимается такое положение исполнительных механизмов и арматуры, при котором исключена или сведена к минимуму вероятность развития опасных ситуаций;

• сбора данных и предоставлению оперативному персоналу в виде мнемосхем, а также он-лайн и исторических архивов и трендов;

• передачи данных в вышестоящую систему управления посредством унифицированных промышленных протоколов.

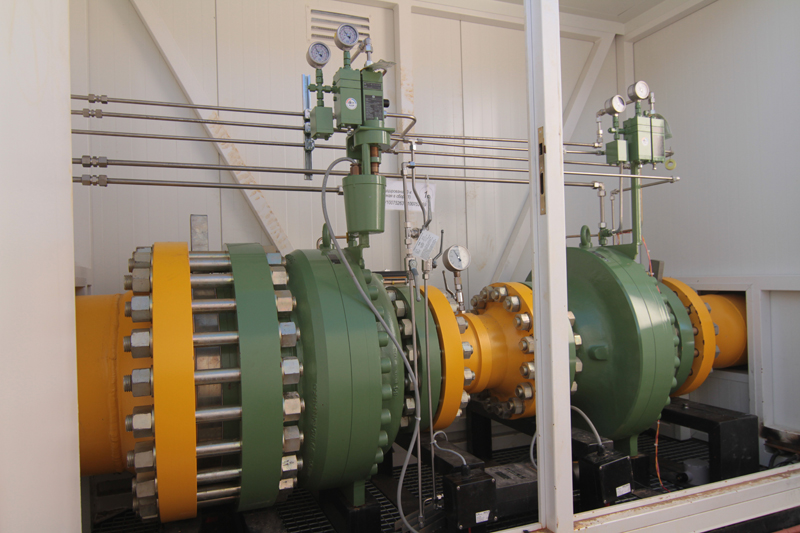

Регулятор давления газа RMG-530 с электроприводом DREHMO в узле редуцирования ППГ ТЭЦ-5.

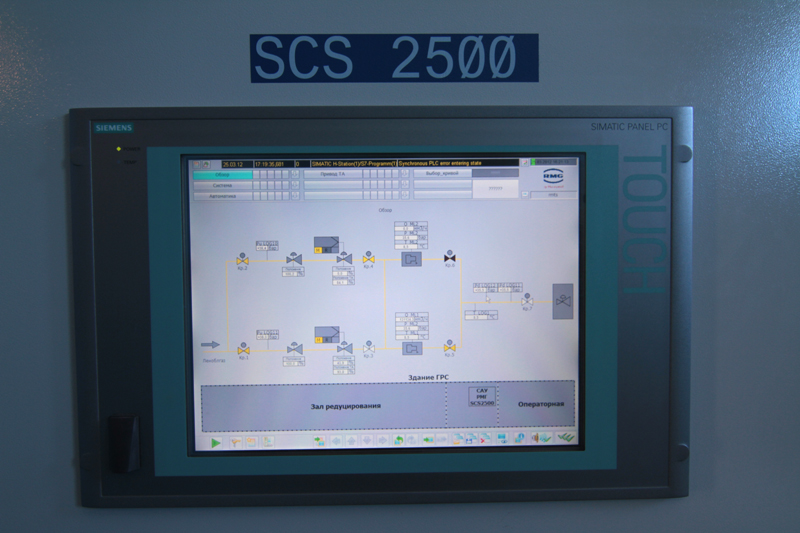

Регулятор давления газа RMG-512, оснащенный регулировочной ступенью пилота с электроприводом и человеко-машинный интерфейс системы автоматического управления узла редуцирования газа на ГРС «Кириши».

Обычно САУ такого типа создаются на базе высокопроизводительных программируемых логических контроллеров с возможностью резервирования основных компонентов комплекса технических средств, но также могут быть использованы и гибридные контроллеры с возможностью резервирования основных компонентов комплекса технических средств.

Для создания любой из вышеперечисленных систем автоматического управления могут быть использованы аппаратные средства различных производителей, таких, как Siemens (Германия), Honeywell (США), Yokogawa (Япония) и других.

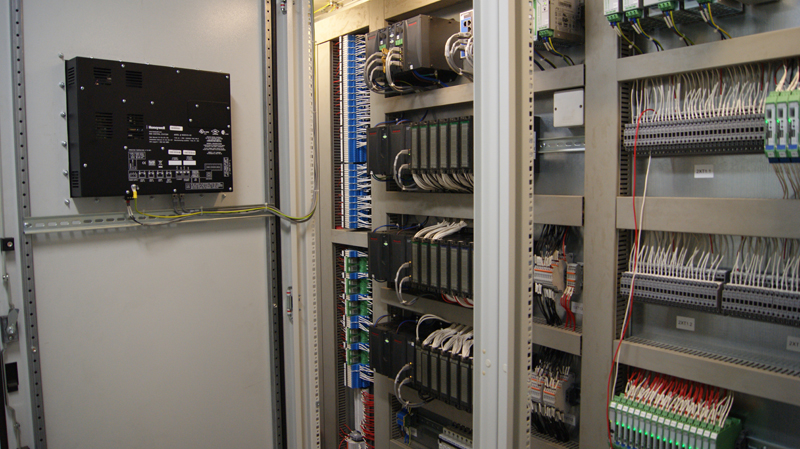

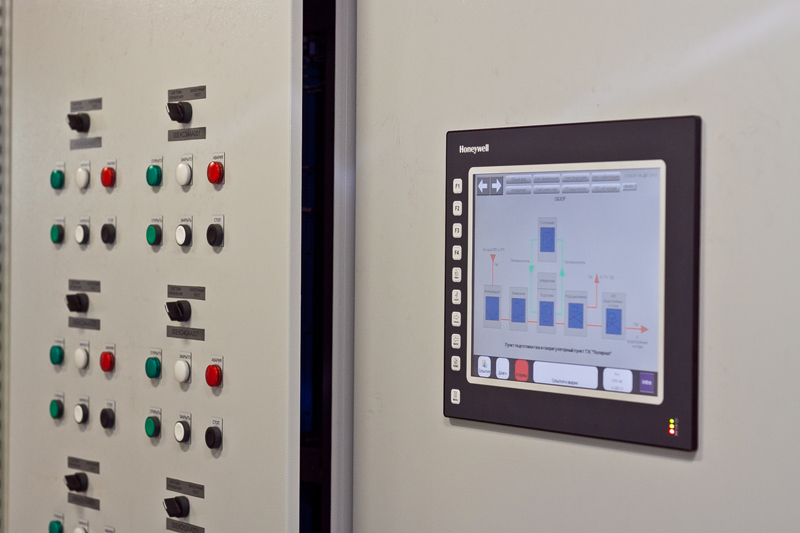

Человеко-машинный интерфейс системы автоматического управления пункта подготовки газа ТЭС «Полярная» на базе гибридного контроллера HC900 и панели оператора Control Station 900.

Первичные преобразователи, исполнительные механизмы и регуляторы давления газа RMG-512, оснащенные регулировочной ступенью пилота с электроприводом,
пункта подготовки газа ТЭС «Полярная».
