Регулятор давления газа RMG 502

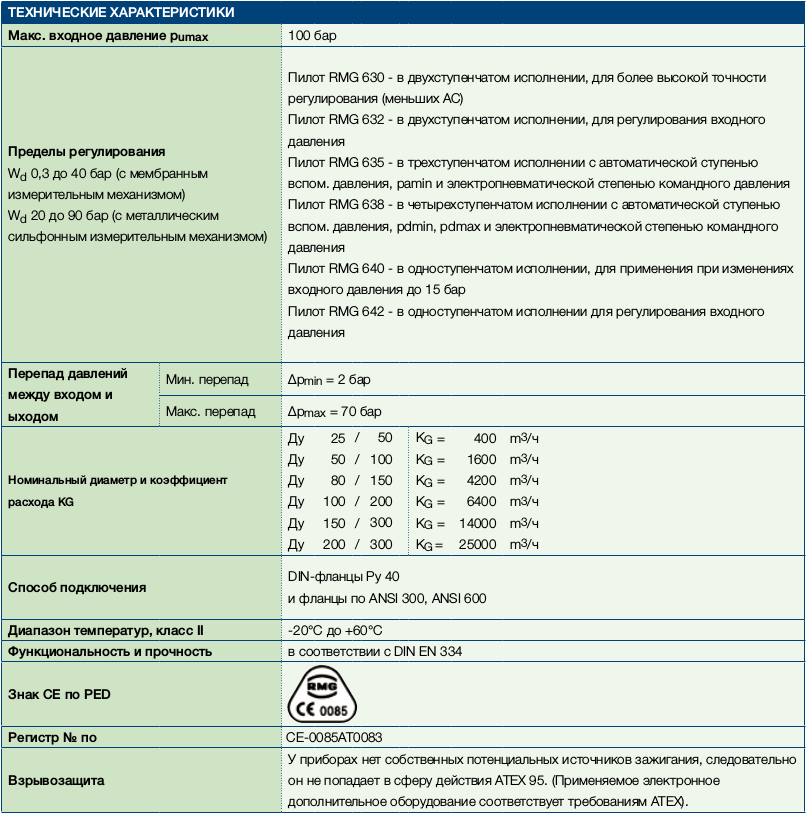

Применение

• Прибор для коммунального хозяйства, электростанций и промышленных объектов
• Применим для природного газа и любых неагрессивных газов

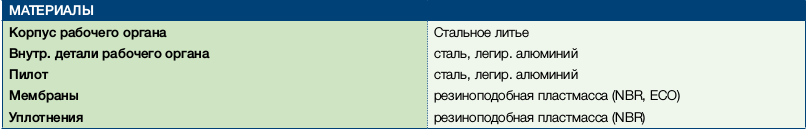

Конструкция

Компактная конструкция регулирующего клапана HON 502 обеспечивает высокое удобство технического обслуживания: простым снятием верхней части корпуса можно быстро провести контроль дроссельной мембраны регулирующего клапана, корпус регулирующего клапана при этом останется в шине регулирования.

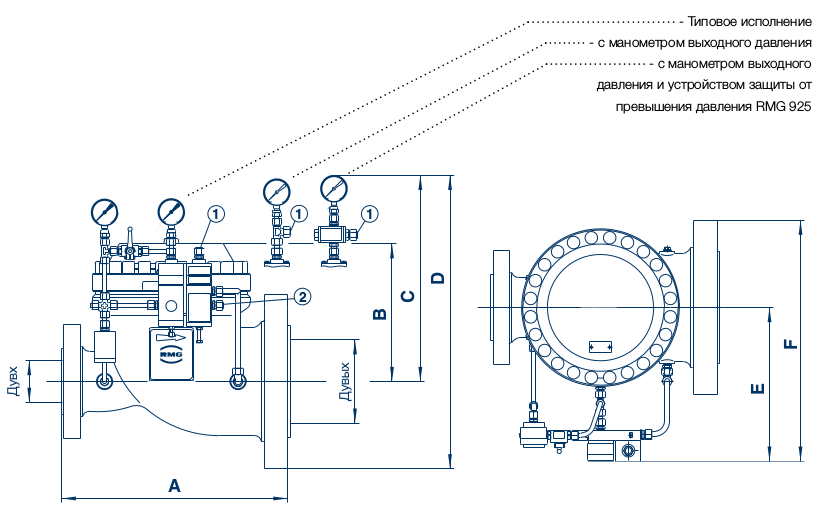

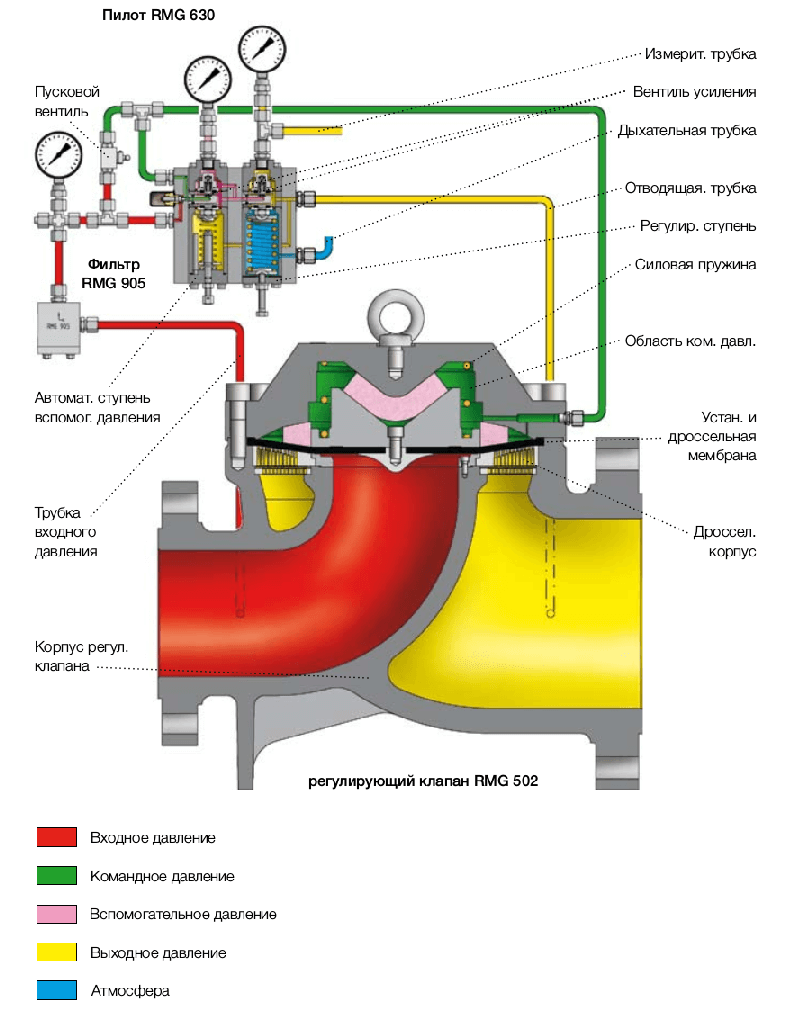

Рабочий орган выполнен в виде мембранного вентиля. Мембрана опирается на дроссельный корпус с отверстиями или пазами. Перед этими отверстиями находится огибающая уплотняющая кромка. Пружина закрытия создает усилие, необходимое для нулевого закрытия.

За счет встроенного в дроссельный корпус разделителя струи газа при типовом исполнении по сравнению с прибором с комбинацией „тарелка клапана/седло клапана“ достигается уменьшение уровня шума приблизительно на 10дБ(A).

Установка дополнительных шуморедуцирующих элементов под дроссельным корпусом позволяет еще более улучшить шумовые характеристики прибора. Шум уменьшается еще примерно на 10дБ(A). Дополнительные шуморедуцирующие элементы можно монтировать и далее. При этом необходимо учитывать, что в зависимости от условий эксплуатации уменьшение коэффициента расхода KG составит около 10%.

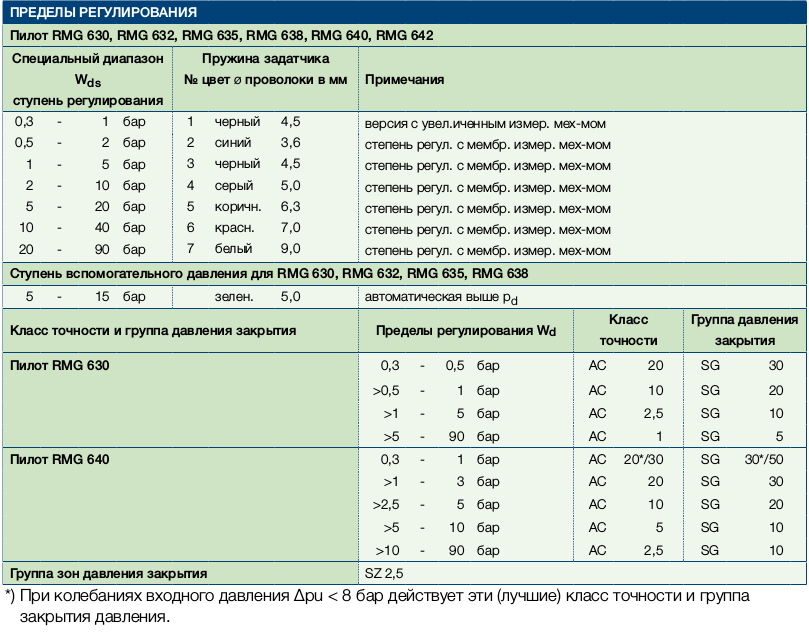

Выходное давление, подлежащее регулированию, подается на пилот через измерительную трубку. Двойная мембранная система пилота регистрирует фактическую величину выходного давления как силу на измерительной мембране и сравнивает ее с усилием пружины задатчика, которое выступает в качестве управляющей величины. В соответствии с результатами данного сравнения при отклонении параметров регулирования путем изменения командного давления меняется открытие дроссельной мембраны в направлении выравнивания выходного давления (фактической величины) по заданному значению. Благодаря исполнению мембраны в качестве дроссельного элемента регулятор HON 502 показывает стабильные рабочие характеристики уже при малых расходах. При нулевом расходе регулятор плотно закрывается.

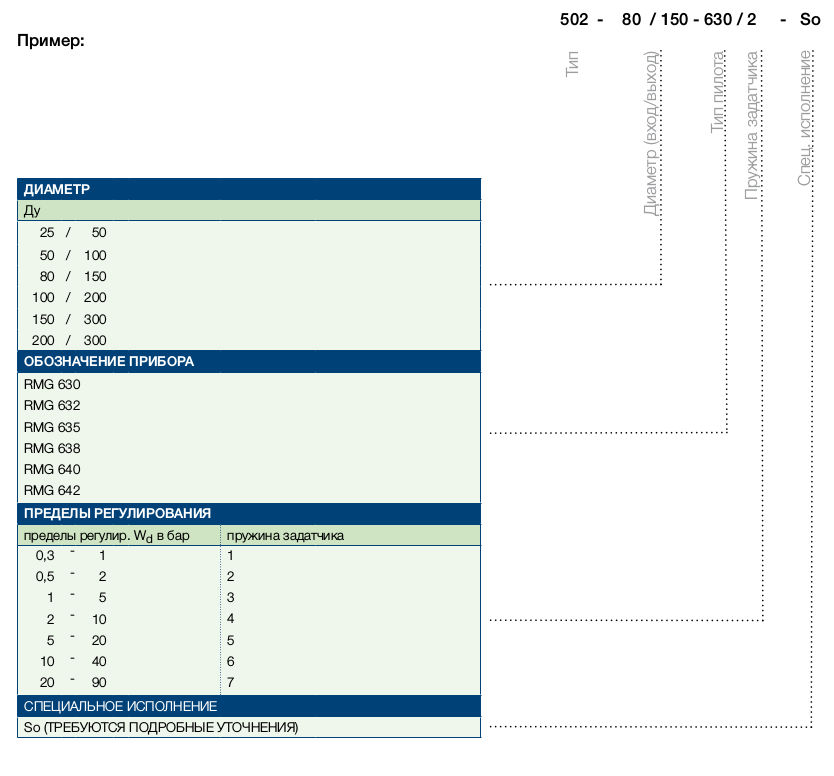

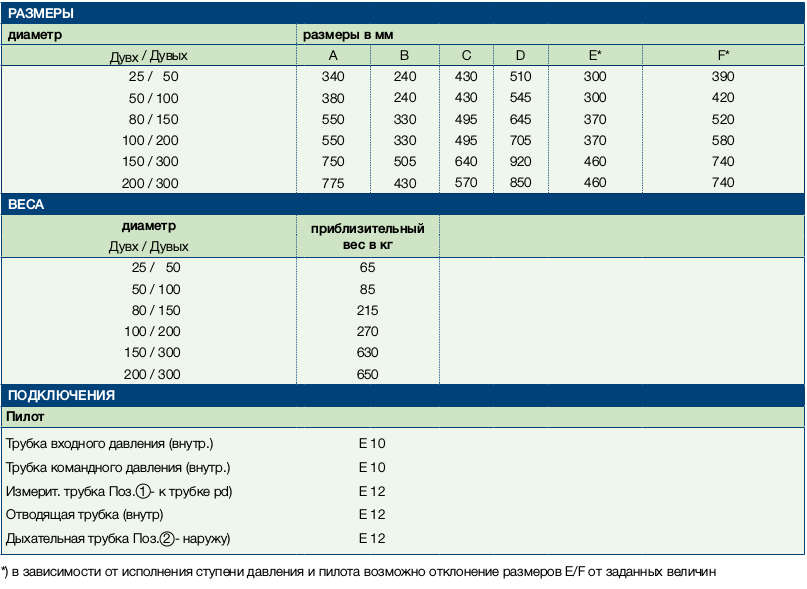

Регулятор давления газа снабжен пусковым вентилем, который предназначен для быстрого увеличения командного давления, которое требуется для создания закрытого положения при подаче входного давления.
