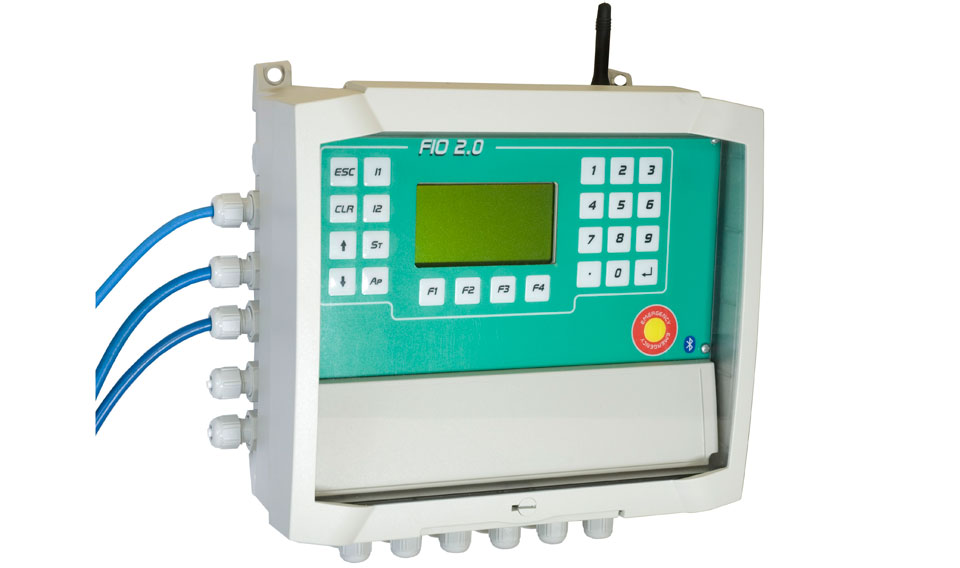

Интеллектуальная система FIO2

Цена: от 476 000 ₽^*

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Интеллектуальная система управления FIO2 позволяет осуществлять дистанционное управление конечными газораспределительными станциями сети газоснабжения.

Применение
Преимущества
Характеристики
Документация

Интеллектуальная система управления FIO2 может быть использована со всеми пилотными регуляторами производства Pietro Fiorentini.

Непрямое измерение расхода возможно только на регуляторах серии REFLUX, REVAL и Dixi.

Отличительной чертой системы FIO2 является объединение пяти функций в одном устройстве с питанием от батареи.

Одно устройство – пять функций:

Непрямое измерение расхода[IFM], при котором вместо использования традиционного измерительного устройства производится сопоставление величины давления и соответствующего ему перемещения затвора;
Изменение выходного давления [OPC] регулятора, управление заданными значениями давления на выходе с использованием дистанционного управления или локально, в соответствии с программой по дням/месяцам или для компенсации с учетом потребления;
Ограничение расхода [FL], за счет изменения давления на выходе, для поддержания расхода ниже задаваемого предельного значения; заменяет механические ограничители, без использования дополнительных устройств, исключает потерю давления при стандартных рабочих условиях;
Дистанционный мониторинг[RM] важных параметров, определяющих надлежащее функционирование и надежность (давление на входе и выходе, предохранительный клапан, забивание фильтров, переход управления к монитору, срабатывание клапана отсекателя, проникновение, утечка газа);
Управление на уровне конечного потребителя[EUM], что означает прекращение подачи газа потребителю в случае чрезвычайной ситуации или при возникновении задолженности.

Технические условия

Температура окружающей среды:	-30 C +60 C
Источник питания:	аккумулятор: литиевый (блок управления), щелочной (P&CD)по запросу: питание от солнечной батареи или от эл. сети
Защита:	Блок управления (ECU): IP65 с датчиками давления ABS, или IP55; P&CD: IP65
Входные сигналы на ECU:	Входное давление Выходное давление Датчик перемещения (функция IFM) или PT100 (функция EVCD) Счетчик (1 x LF) Аварийный статус (2 x DI)
Входные сигналы на P&CD:	Связь с ECU Аварийный статус ( 2 x DI)
Выходные сигналы ECU:	Связь с P&CD:
Выходные сигналы P&CD:	Управление эл. магнитным клапаном ( 2 x open collector)
Локальные интерфейсы:	ECU: клавиатура + дисплей/ Irda –P&CD: последовательный канал По запросу: клавиатура + дисплей на P&CD
Удаленный интерфейс:	Модем GSM/GPRS/SMS
Протокол обмена данными:	Modbus (ASCI и RTU)
Запись данных:	Переменные параметры: любые комбинации P ( 1 и 2), T, счетчик и диагностика Период: от 30 сек.до12 час. (посекундно), ежедневно, ежемесячно Стратегия : среднее, статистика (min, max, O) Хранение данных : > 50.000 записей ( с одной переменной, усреднение) Управление памятью: прекращение записи при переполнении буфера или запись новых данных поверх старых
Сообщения об аварийной ситуации/ происшествии	Аналоговые переменные: Пороговые значения: замеренные значения ( 3 Max + 3 Min ) Пороговые “Delta”: допустимое значение до срабатывания сигнализации Отклонения входных цифровых сигналов (2 на ECU + 2 на P&CD) Модификации настройки данных Низкий заряд аккумуляторной батареи Диагностика
Входящие аварийные вызовы	До трех номеров телефонов Программируемая последовательность Буфер – до 1000 сигналов об аварии/ происшествии
Свидетельство о безопасности	Сертификат EEx –ia IIB T4 Стандарт: EN 50014, EN50020 Номер разрешения : Ineris 01.E.5003 X -Ineris 03ATEX0017X
EVCD “Электронный преобразователь объема”	Стандарт: CEN 12405-1 “Ijkregeling gasmeter”(NL) Разрешение: NMI T5928 Сертификат: NMI TC3466
