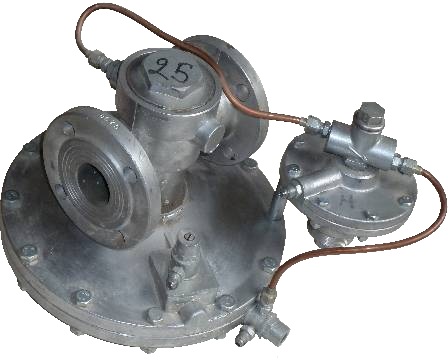

Регулятор давления газа РДУК

Цена: по запросу

Регуляторы давления газа типа РДУК являются пилотными автоматическими регуляторами с регулированием «после себя». Регуляторы давления универсальные Казанцева типа РДУК-2 Ду 50, 100, 200 предназначены для следующих целей: снижения давления газа (дросселирование) от входного давления до расчетного выходного; поддержания постоянным выходного давления в заданных пределах при установившемся режиме работы объекта регулирования; восстановления выходного давления в заданные пределы после нарушения установившегося режима работы.

Применение
Модификации
Характеристики
Документация

Применение регуляторов РДУК:

Регуляторы устанавливаются в газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ).

Регуляторы соответствуют климатическому исполнению У2 по ГОСТ 15150-69 для работы при температуре окружающей среды: от -45 до + 60 С.

Модификации регуляторов серии РДУК:

РДУК-25H/21, РДУК-25В/21 - регуляторы РДУК25 на низкое (Н) и высокое (В) выходное давление с седлом диаметром 21 мм
РДУК-50H/25, РДУК-50В/25, РДУК-50H/35, РДУК-50В/35, РДУК-50H/35/14, РДУК-50В/35/14 - регуляторы РДУК50 на низкое (Н) и высокое (В) выходное давление с седлами диаметров 25,35 мм
РДУК-100H/50, РДУК-100В/50, РДУК-100H/70, РДУК-100В/70, РДУК-100H/70/30, РДУК-100В/70/30 - регуляторы РДУК100 - на низкое (Н) и высокое (В) выходное давление с седлами диаметров 50 и 70 мм
РДУК-200H/105, РДУК-200В/105, РДУК-100H/140, РДУК-100В/140 - регуляторы РДУК200 - на низкое (Н) и высокое (В) выходное давление с седлами диаметров 105, 140 мм
Модификации с двойными седлами
Правое и левое исполнения
Модификации регуляторов с индивидуальными размерами седел под расходные характеристики заказчика

Таблица пропускной способности регуляторов давления газа РДУК

Марка регулятора	Диапазон настройки, Рвых, кПа	0,05 МПа	0,1 МПа	0,2 МПа	0,3 МПа	0,4 МПа	0,5 МПа	0,6 МПа	0,7 МПа	0,8 МПа	0,9 МПа	1,0 МПа	1,1 МПа	1,2 МПа
РДУК-25Н/21	1-60	220	-	-	-	-	-	-	-	-	-	-	-	-
РДУК-25В/21	60-600	-	300	460	610	760	920	1070	1230	1380	1530	1690	1840	1990
РДУК-50Н/25	1-60	295	-	-	-	-	-	-	-	-	-	-	-	-
РДУК-50В/25	60-600	-	385	570	755	960	1140	1320	1510	1710	1900	2080	2280	2470
РДУК-50Н/35	1-60	645	-	-	-	-	-	-	-	-	-	-	-	-
РДУК-50В/35	60-600	-	890	1340	1680	2230	2680	3030	3570	4010	4460	4900	5350	5780
РДУК-50Н/35/14	1-60	685	-	-	-	-	-	-	-	-	-	-	-	-
РДУК-50B/35/14	60-600	-	930	1400	1770	2380	2850	3200	3750	4200	4660	5105	5560	5990
РДУК-100Н/50	1-60	1030	-	-	-	-	-	-	-	-	-	-	-	-
РДУК-100В/50	60-600	-	1420	2140	2840	3550	4260	4970	5670	6380	7085	7790	8500	9200
РДУК-100Н/70	1-60	2060	-	-	-	-	-	-	-	-	-	-	-	-
РДУК-100В/70	60-600	-	2840	4280	5680	7100	8520	9940	11340	12760	14170	15590	17000	18400
РДУК-100Н/70/30	1-60	2280	-	-	-	-	-	-	-	-	-	-	-	-
РДУК-100В/70/30	60-600	-	3140	4740	6290	7850	9440	11010	12570	14140	15700	17280	18840	20350
РДУК-200Н/105	1-60	-	-	-	-	-	-	-	-	-	-	-	-	-
РДУК-200В/105	60-600	-	7500	11000	15000	18000	22000	25000	28000	33000	36000	40000	44000	47250
РДУК-200Н/140	60-600	-	3140	4740	6290	7850	9440	11010	12570	14140	15700	17280	18840	20350
РДУК-200В/140	1-60	-	-	-	-	-	-	-	-	-	-	-	-	-

Внимание! Приведенные характеристики получены эмпирическим путем в процессе испытаний и могут отличаться от расчетных параметров и характеристик регуляторов других производителей.

Таблица пропускной способности регуляторов

Сертификат ТР ТС

Сертификат соответствия ГОСТ

Для уточнения параметров работы, настройки, возможности изготовления регуляторов с индивидуальными характеристиками расхода и давления, отправьте свой запрос на электронный адрес info@rmg-rus.ru или позвоните по телефону +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
