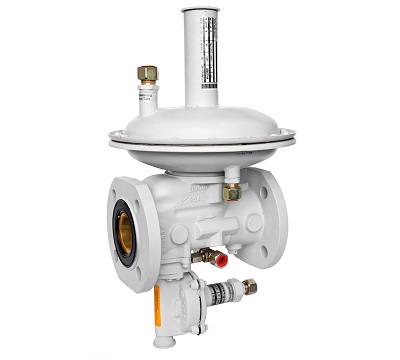

Регулятор давления газа MR SF12

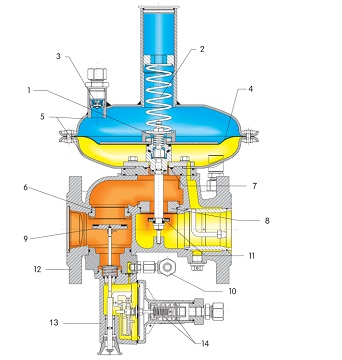

Схема регулятора давления газа MR SF6 схема

Цена: по запросу

Регуляторы давления газа серии MR SF12 представлены следующими моделями: MR25 SF12, MR50 SF12. Регуляторы давления газа серии MR SF12 имеют стандартный встроенный предохранительно-запорный клапан (ПЗК) и стандартный встроенный предохранительно-сбросной клапан (ПСК) для случаев превышения давления сверх допустимой нормы.

Функции регуляторов давления газа серии MR SF12 заключаются в редуцирования высокого или среднего давления на требуемое, в автоматическом поддержании заданного выходного давления независимо от изменения расхода и входного давления газа, автоматическом отключения подачи газа при аварийном повышении(понижении) выходного давления выше(ниже) допустимого заданного значения.

В качестве рабочей среды может использоваться природный газ по ГОСТ 5542, пропан-бутан, воздух, азот и другие неагрессивные предварительно осушенные и очищенные газы.

Производитель: ООО «ЭЛЬСТЕР Газэлектроника» (Россия).

Применение
Преимущества
Характеристики
Документация

Применение регуляторов MR SF12:

Регулятор используется на газорегуляторных пунктах, газораспределительных станциях, в узлах редуцирования газорегуляторных установок и на других объектах газоснабжения; в системах газораспределения и газопотребления для различных видов потребителей (сельских или городских населённых пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и т.д.).

Преимущества регуляторов серии MR SF12:

стабилизация входного давления;
пружинная фиксация;
превосходный контроль выходного давления;
встроенный предохранительно-запорный клапан (ПЗК), срабатывающий при повышении и понижении давления;
встроенный предохранительно-сбросной клапан (ПСК;
диапазон рабочих температур от −40°C до +60°C;
встроенный фильтр;
простота обслуживания.

Тех.характеристики MR SF12:

Характеристика	MR25 SF12	MR50 SF12
Регулируемая среда	Природный газ по ГОСТ 5542-87, пропан-бутан, воздух,азот и другие неагрессивные предварительно осушенные и очищенные газы
Диаметр условного прохода, мм	25	50
Диапазон входных давлений Pu, МПа	0,02-1,2
Диапазон выходных давлений Pds, кПа для класса точности АС10	2-50,0*
Давление срабатывания ПЗК: при повышении выходного давления Pso , кПа	3,1-90*
Давление срабатывания ПЗК: при понижении выходного давления Psu ,кПа	0,6-15,0*
Класс точности настройки ПЗК, %	±10
Диапазон настройки срабатывания сбросного клапана (ПСК) Psbv, кПа	Pds+0.6…23*
Класс точности настройки ПСК, %	±10
Температура окружающей среды, ˚С	от минус 40 до плюс 60
Вид соединения	Фланцевое исп.1 по ГОСТ 12815-80
Присоединительные размеры: условный проход Ду, мм -входного патрубка -выходного патрубка	25/25	50/50
Внутренняя импульсная линия до, м³	80	300

* - необходимы сменные пружины для точной настройки

Руководство по эксплуатации регуляторов MR25(50) SF6 и MR25(50) SF12

Таблица пропускной способности регуляторов MR

Сертификат ТР ТС для регуляторов MR и MR2

Сертификат ГАЗСЕРТ для регуляторов MR и MR2

Для уточнения параметров работы, настройки, возможности изготовления регуляторов с индивидуальными характеристиками расхода и давления, отправьте свой запрос на электронный адрес info@rmg-rus.ru или позвоните по телефону +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
