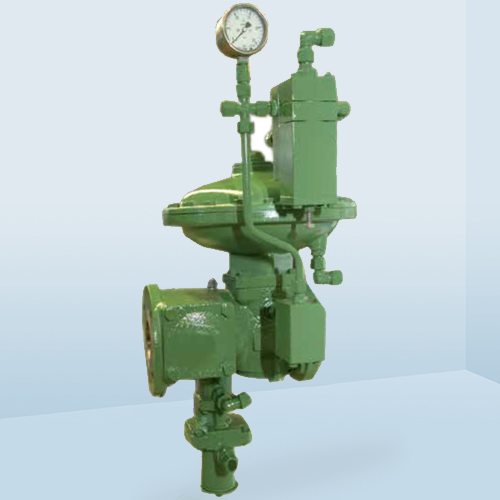

Регулятор давления газа HON 372

Стоимость регуляторов в зависимости от конфигурации:
HON 372	Dn 25	ANSI 150	420 120 руб.
HON 372	Dn 50	ANSI 150	478 056 руб.
HON 372	Dn 80	ANSI 150	763 108 руб.
HON 372	Dn 100	ANSI 150	836 424 руб.
HON 372	Dn 150	ANSI 150	1 151 543 руб.
Цены c НДС. Базис поставки: DDP Москва. Возможны дополнительные скидки от объёма. Для уточнения конфигурации и цены необходимо заполнить опросный лист.

Заказать

Задача регулятора давления газа HON 372 состоит в поддержании постоянным в пределах определенных границ давления в трубопроводной системе на выходе вне зависимости от изменений отбора газа и/или изменений имеющегося входного давления.

Применение
Преимущества
Характеристики
Документация

Применение

Регулятор давления газа (РДГ) непрямого действия (работающий со вспомогательной энергией) для газовых станций малых и промышленных предприятий, а также для станций местного снабжения
Применим для газов согласно рабочей инструкции DVGW G 260 и нейтральных неагрессивных газов, иные газы по запросу

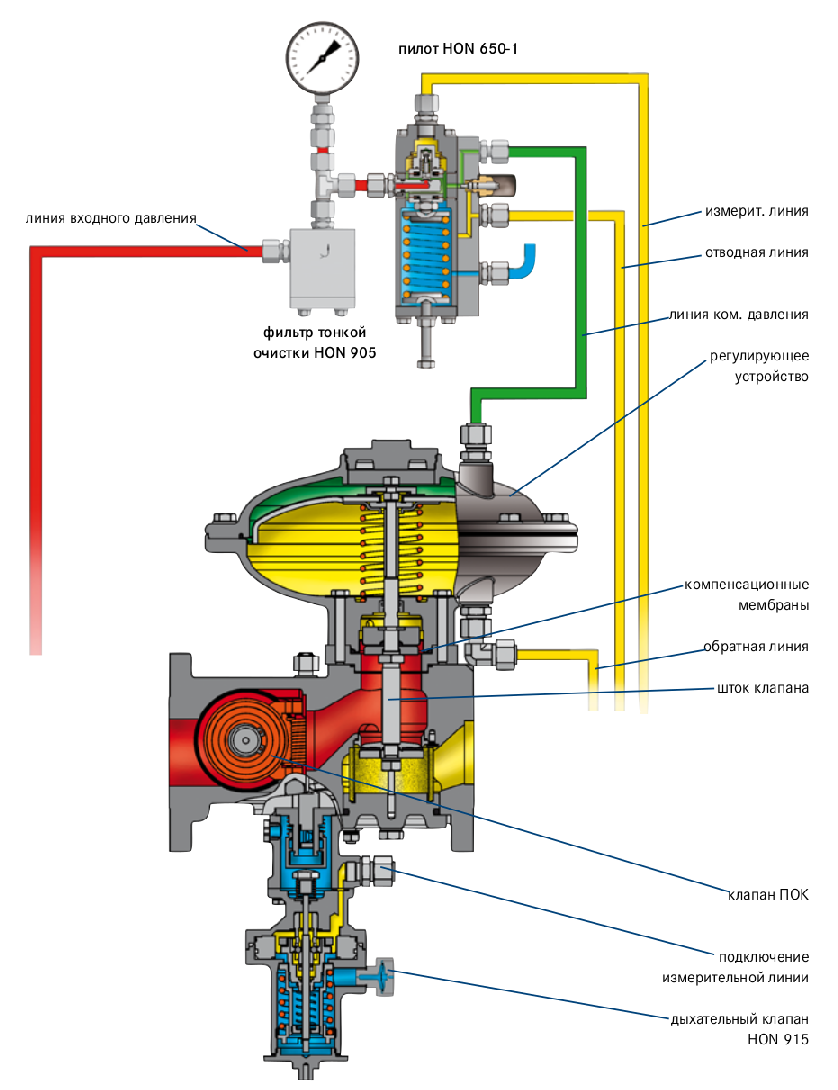

Конструкция и принцип работы HON 372

Регулятор давления газа HON 372 состоит из корпуса исполнительного органа и функциональных узлов "регулирование" и "предохранительное отсекающее устройство".

Относящийся в исполнительному прибору исполнительный орган посредством мембраны сбалансирован по давлению и может оснащаться седлом клапана различных диаметров. В распоряжении имеются различные размеры исполнительного привода.

Для регулирования установлен пилот с отдельной настраиваемой ступенью вспомогательного давления. В качестве вспомогательной энергии для приведения в действие исполнительного привода применяется перепад давлений между входным давлением p_u и выходным давлением p_d. Посредством настраиваемого вспомогательного давления можно воздействовать на статическое усиление и подгонять регулятор давления газа к условиям линии регулирования.

Для защиты пилота от загрязнения предварительно подключен фильтр тонкой очистки. Через обратную линию выходное давление p_d воздействует на нижнюю сторону исполнительной мембраны; тем самым изменения выходного давления p_d оказывают прямое воздействие на открытие исполнительного органа. Подлежащее регулированию выходное давление p_d подводится к пилоту через измерительную линию. Мембрана компаратора в ступени регулирования регистрирует и сравнивает фактическое значение выходного давления p_d с предварительно установленным при помощи настраиваемой регулирующей величины (усилие пружины) заданным значением выходного давления p_d. В соответствии с этим сравнением при отклонении регулируемой величины от заданного значения посредством изменения командного давления открытие исполнительного органа изменяется для приведения в соответствие выходного давления p_d (фактическое значения) с заданным значением. При нулевом отборе регулятор давления газа герметично закрывается.

Регулятор давления газа HON 372 по выбору поставляется с или без функционального узла „предохранительное отсекающее устройство (ПОК)“. Контрольный прибор контролирует выходное давление p_d регулятора давления газа и инициирует процесс закрытия ПОК при превышении или нехватке давления. Приведение в действие процесса закрытия ПОК возможно также с применением дополнительного устройства „ручное срабатывание“ или „электромагнитное срабатывание при подаче тока или отключении тока“. Эти дополнительные устройства устанавливаются между измерительной линией и подключением измерительной линии на контрольном приборе. Посредством ручного или электрического задействования этих дополнительных устройств подвод давления к контрольному прибору перекрывается и из контрольного прибора удаляется воздух. Тем самым посредством срабатывания по нехватке давления контрольного прибора вызывается процесс закрытия ПОК.

Для электрической дистанционной передачи положения клапана ПОК „закр“ по желанию устанавливается датчик приближения объекта.

Подлежащее контролю выходное давление подводиться к контрольному прибору через измерительную линию ПОК. Мембрана компаратора регистрирует и сравнивает выходное давление p_d с заданными значениями p_dso и p_dsu,предварительно заданными посредством настраиваемых регулирующих величин. При достижении верхнего или нижнего давления срабатывания в трубопроводной системе на выходе измерительная мембрана с переключающей втулкой движется в верхнее или нижнее положение выхода их зацепления, шариковый механизм высвобождает шток переключения, и заслонка клапана ПОК закрывается. Повторный взвод ПОК может быть осуществлен только вручную. При этом после откручивания крышки контрольного прибора шток переключения вытягивается назад при помощи крышки, повернутой на 180 и навинченной на шток клапана, и нагружается пружина закрытия. После этого заслонка клапана ПОК может быть повернута в положение открытия гаечным ключом через выступающий из корпуса вал заслонки клапана. Условие для повторного взвода штока переключения заключается в том, что подлежащее контролю давление после отключения опускается или поднимается на определенное значение (минимальное значение: минимальная разница между давлением срабатывания и нормальным рабочим давлением).

Особенности

РДГ со встроенным ПОК, по выбору ПСК для газов утечки, а также исполнение с предохранительной мембраной
Диаметр клапана = номинальный внутренний диаметр (Ду) исключение Ду 150 = седло клапана 140 мм
ПОК с осевым проходом; клапан выравнивания давления (внутренний байпас) встроен в отсечной клапан
Большой диапазон входного давления
По выбору шуморедуцирование
Высокая точность регулирования
Исполнительный орган с выравниванием давления
По выбору с пилотами серии HON 610 (RS 10d), HON 650 и HON 600
Исполнение по выбору с предохранительным отсекающим клапаном (ПОК) с осевым проходом
Очень удобен при техническом обслуживании благодаря заменяемым функциональным модульной конструкции

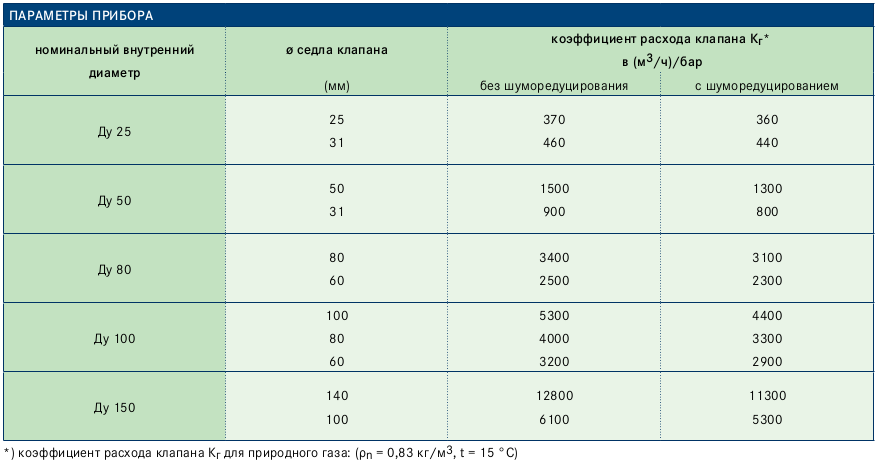

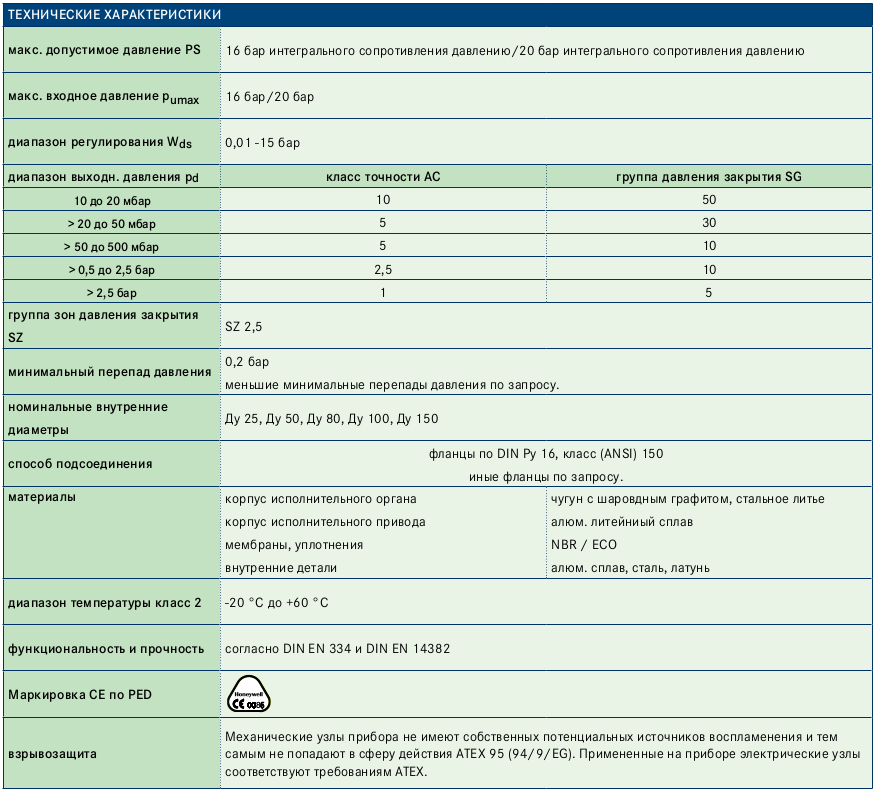

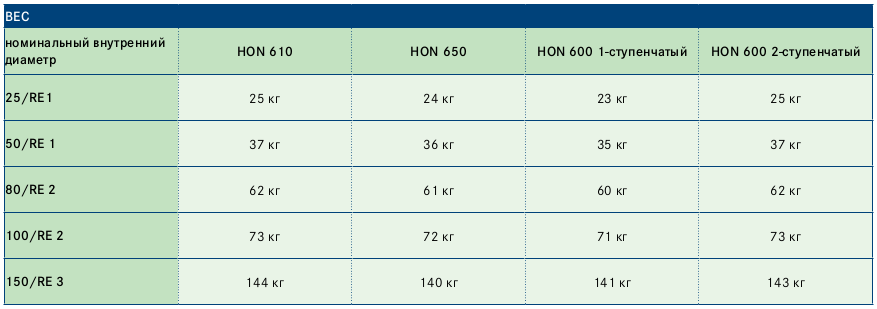

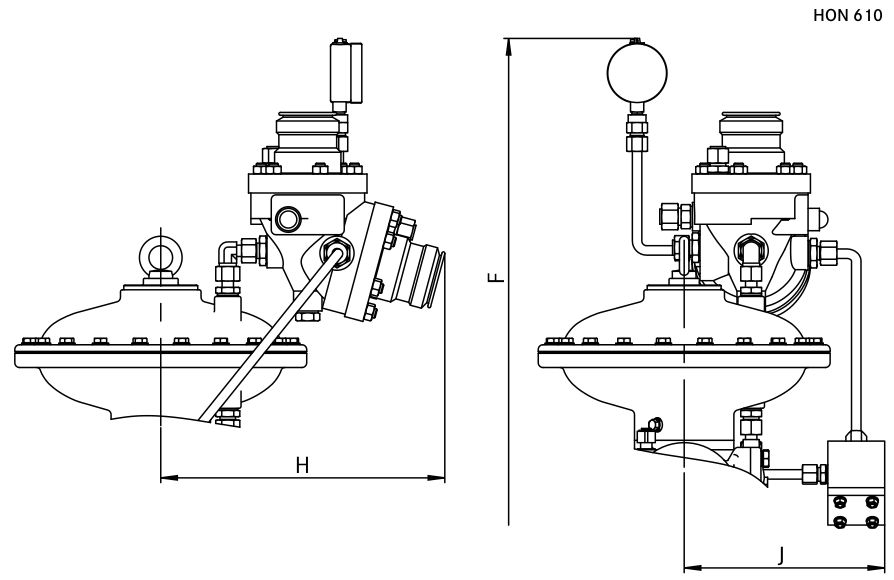

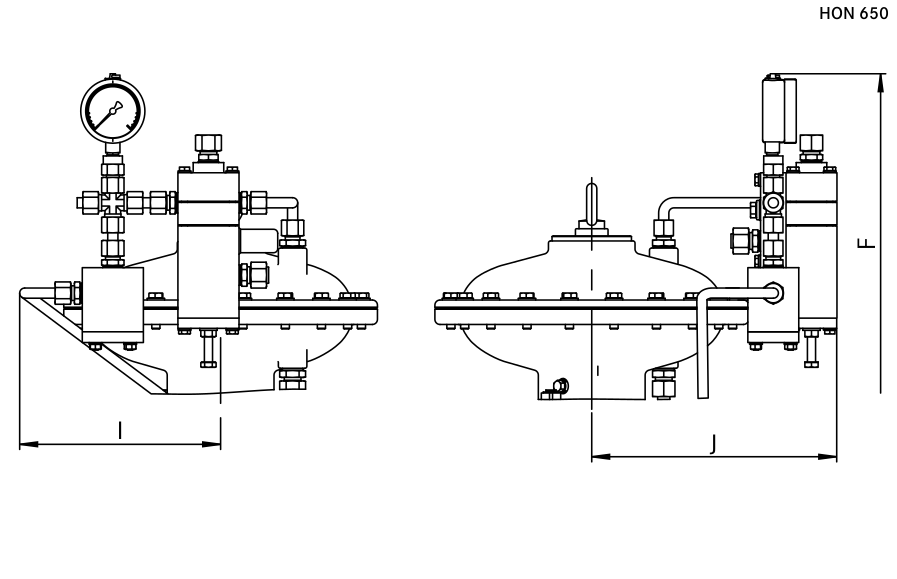

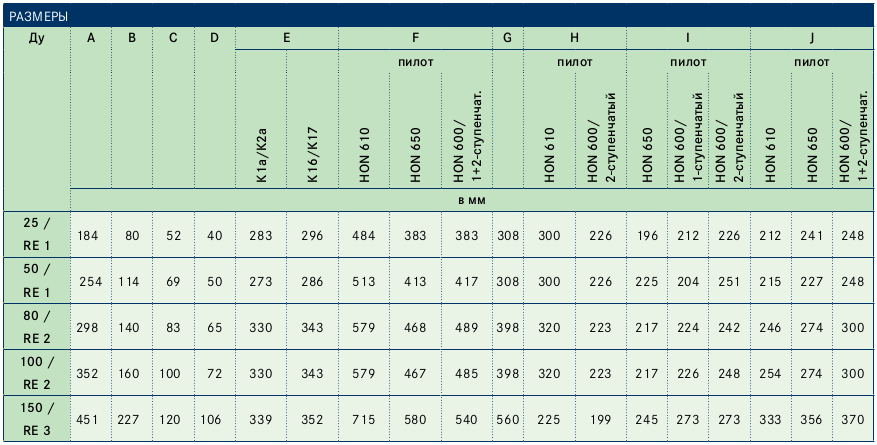

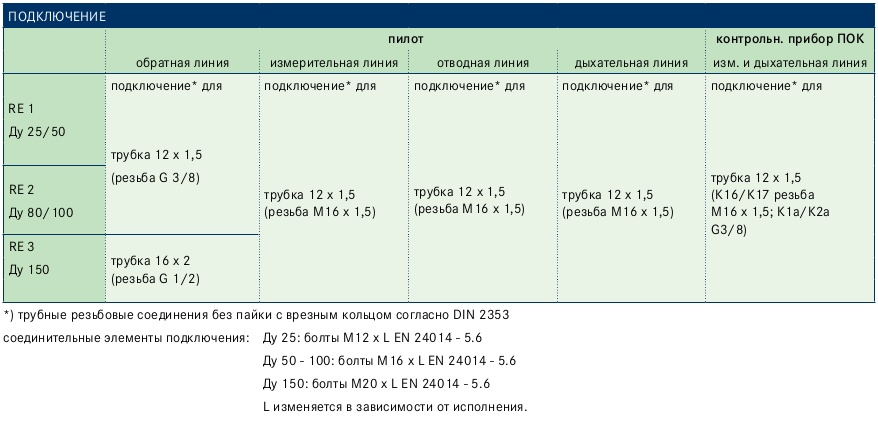

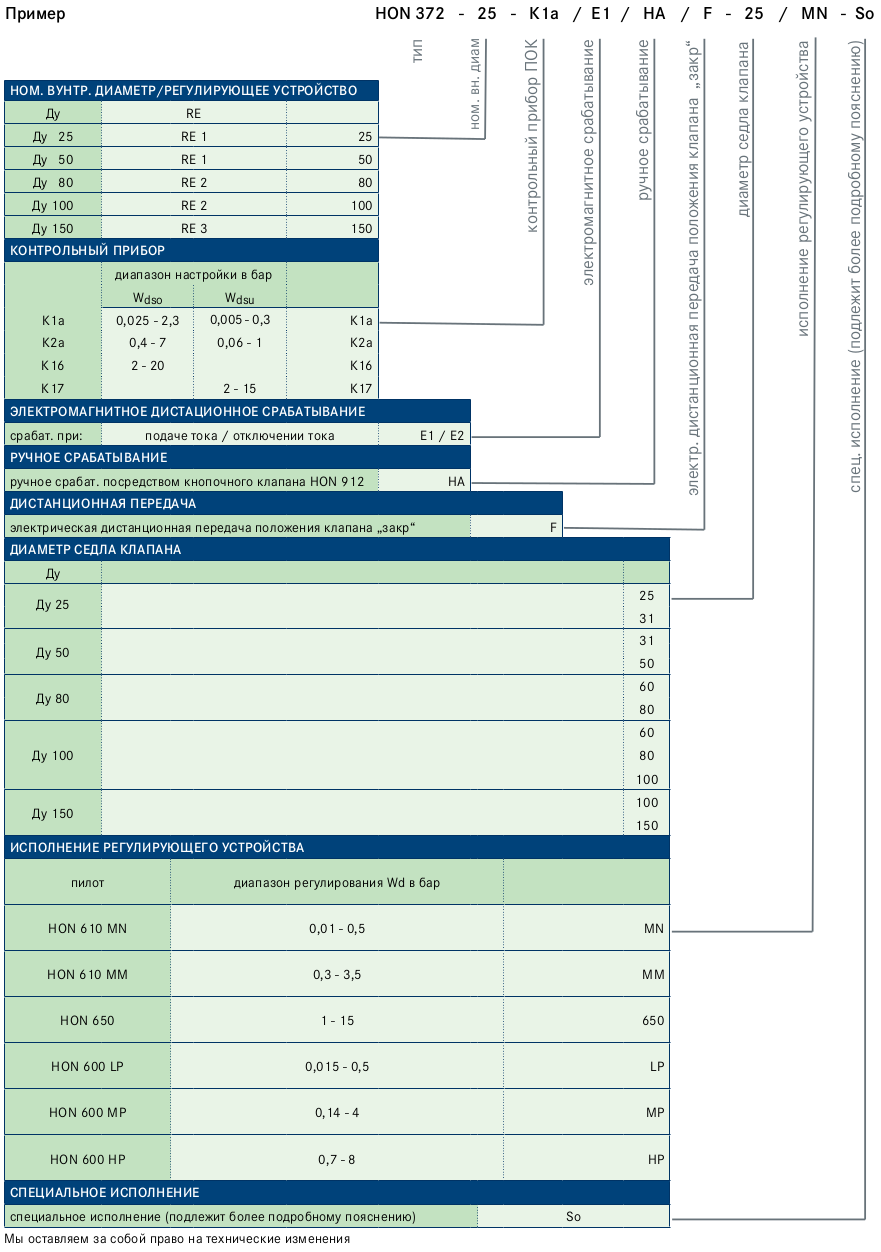

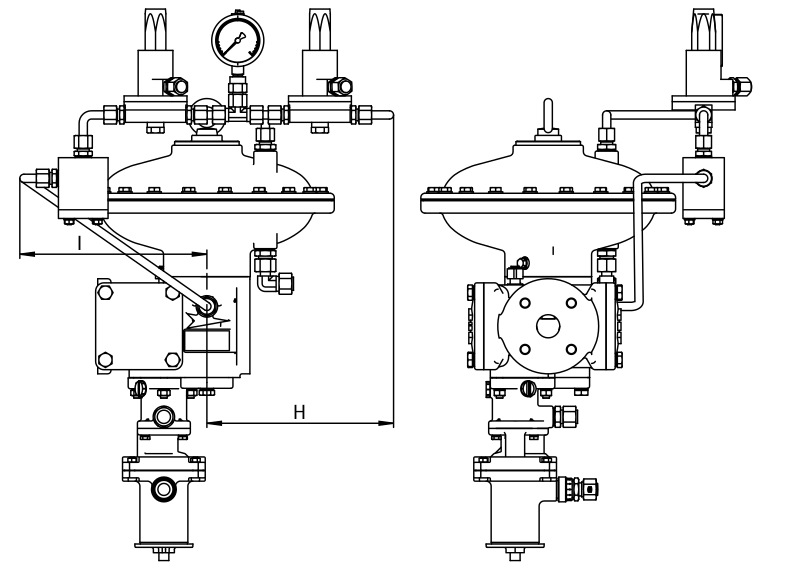

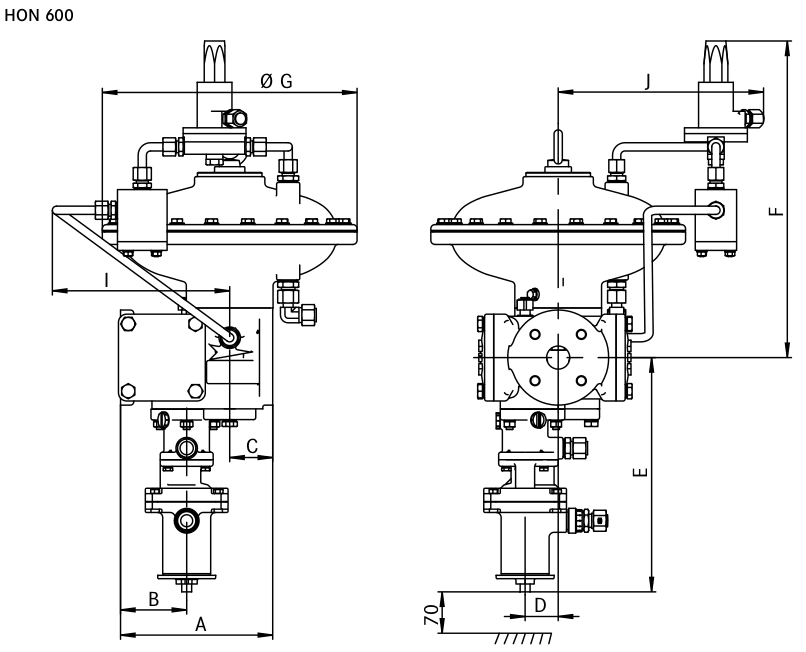

Технические характеристики

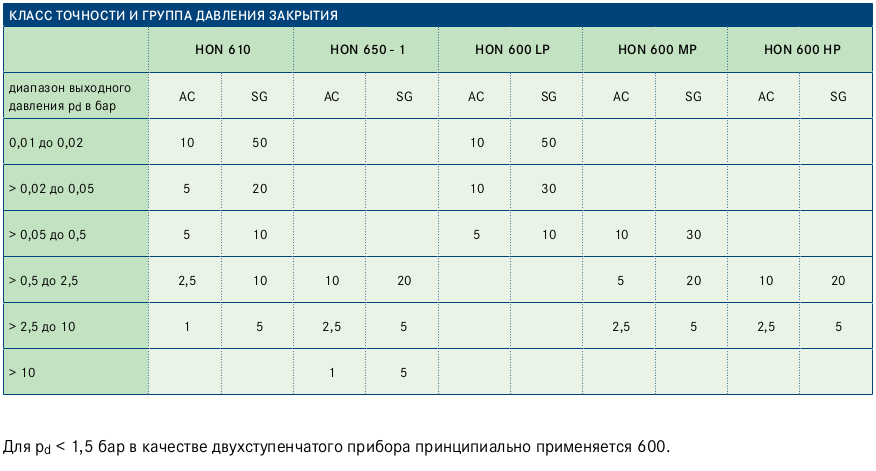

Класс точности и группа давления развития

Специфический диапазон регулирования с пилотом HON 610

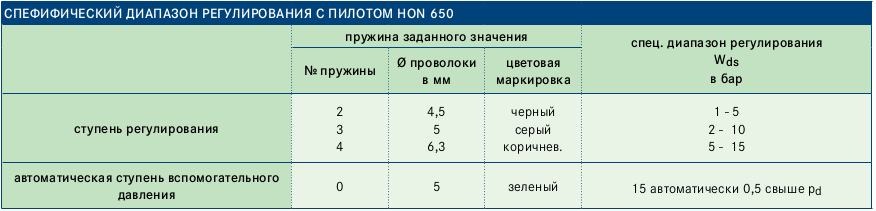

Специфический диапазон регулирования с пилотом HON 650

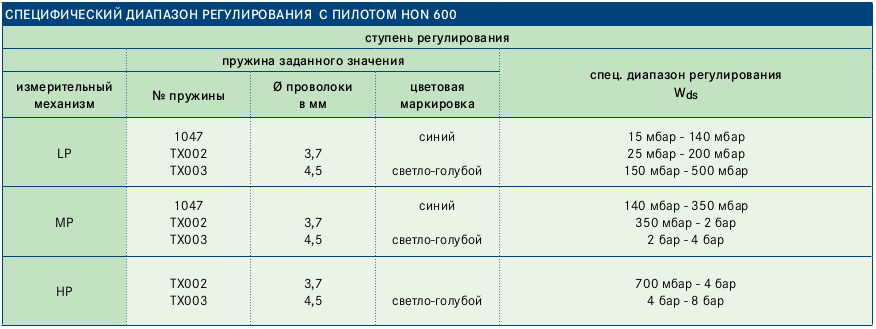

Специфический диапазон регулирования с пилотом HON 600

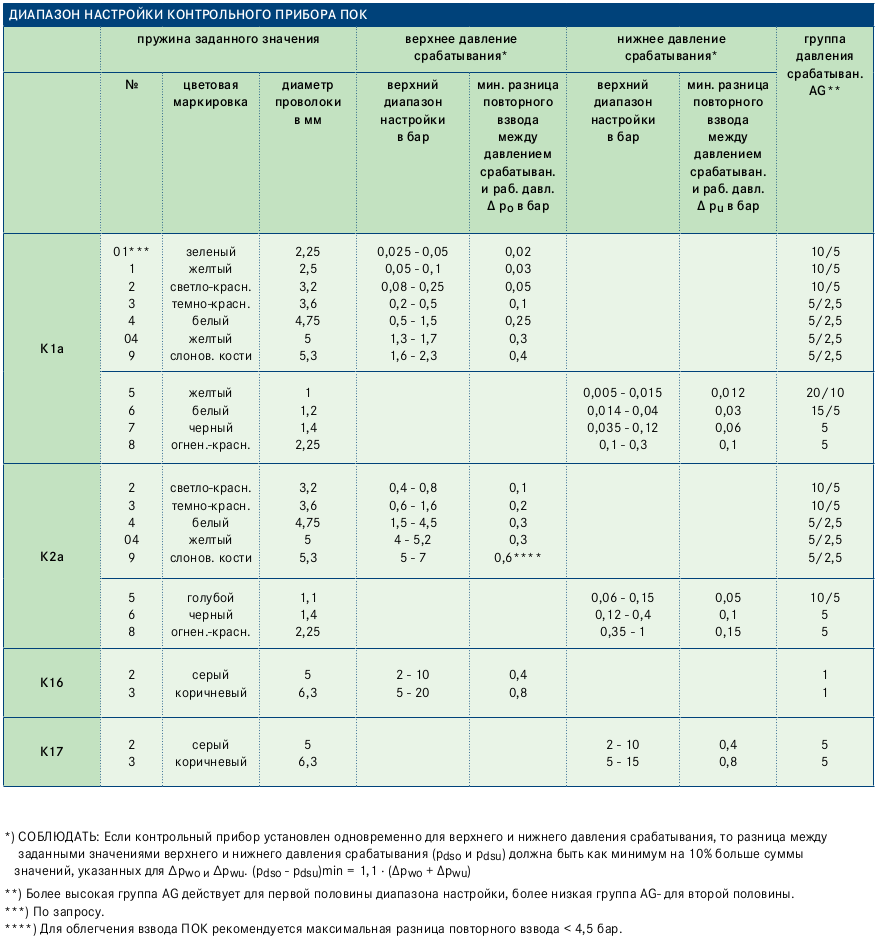

Диапазон настройки контрольного прибора ПОК

Монтаж, ввод в эксплуатацию и техническое обслуживание

Для установки и технического обслуживания должны соблюдаться рабочие инструкции DVGW G 491, G 495 и G 600, а также Общее руководство по эксплуатации.

Инструкция по эксплуатации и техническому обслуживанию, запасные части предоставляет подробную информацию по установке, вводу в эксплуатацию, техническому обслуживанию и важным запасным частям.

Регулятор давления газа должен устанавливаться на трубопровод предпочтительно в горизонтальном положении.

Техническая информация о продукте HON 372

Инструкция по эксплуатации HON 372

Сертификат соответствия ТР ТС
