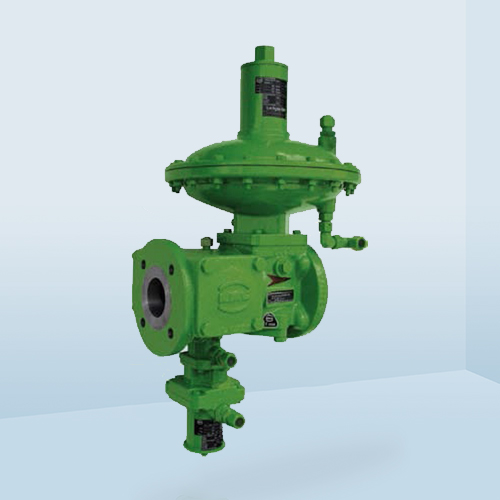

Регулятор давления газа HON 370

Регулятор давления газа HON 300 Dn 50
Стоимость регуляторов в зависимости от конфигурации:
HON 370 Dn 25 ANSI 150 202 023 руб.
HON 370 Dn 50 ANSI 150 255 217 руб.
HON 370 Dn 80 ANSI 150 414 454 руб.
HON 370 Dn 100 ANSI 150 665 393 руб.
HON 370 Dn 150 ANSI 150 920 147 руб.

Цены c НДС. Базис поставки: DDP Москва.
Возможны дополнительные скидки от объёма.

Для уточнения конфигурации и цены необходимо заполнить опросный лист.

Задача регулятора давления газа прямого действия (работающего без вспомогательной энергии) HON 370 заключается в поддержании выходного давление на постоянном уровне в независимости от колебаний входного давления или колебаний объемного расхода в линии регулирования.



Применение:

  • Регулятор давления газа (РДГ) прямого действия (работает без вспомогательной энергии) предназначен для газовых станций для мелкой и крупной промышленности, а также для станций газоснабжения населенных пунктов
  • Применим для газов согласно рабочей инструкции DVGW G 260 и нейтральный неагрессивных газов, иные газы по запросу

Конструкция и принцип действия:

Он состоит из регулирующего устройства (1), исполнительного органа (2), исполнительного органа ПОК (3) с переключателем (4) и контрольным прибором (5) и корпуса исполнительного органа (6). Соответственно необходимое заданное значение устанавливается посредством задатчика (14). Исполнительный орган регулирующего устройства выполнен с мембраной выравнивания давления (7).

В регулирующем устройстве RE 1, RE 2 или RE 3 по выбору может встраиваться ПСК газа утечки (9). Через подключение измерительной линии подлежащее регулированию выходное давление подводится к измерительному механизму. Он сравнивает фактическое значение со значением, предварительное заданным усилием пружины задатчика (10).

Любое отклонение от заданного значения вызывает через шток клапана (11) перестановку исполнительного органа (2) таким образом, что фактическое значение приводится в соответствие с заданным значением. При нулевом отборе исполнительный орган герметично закрывается.

При исполнении с предохранительной мембраной над мембраной компаратора (8) расположена предохранительная мембрана (52), которая при прорыве мембраны (8) прилегает к крышке мембраны и предотвращает недопустимый выход газа в атмосферу.

Для шумаредуцирования в исполнительном органе может применяться цилиндр из металлопены (12). Расположенный на входе предохранительный отсекающий клапан перекрывает расход газа, если выходное давление превышает или опускается ниже предварительно заданных предельных значений. При этом измерительная мембрана (20) на основании сравнения заданного и фактического значения контрольного прибора (5) смещается таким образом, что шары (21) взводного механизма высвобождают шальтштангу (22).

Благодаря усилию пружины (24) она ударяет по взводной втулке переключателя (4), из-за чего деблокируется вал (23) исполнительного органа ПОК (3), и ПОК закрывается. ПОК может быть открыт только вручную. Выходное давление на месте измерения должно быть опущено как минимум на величину разницы повторного взвода (∆p) ниже верхнего давления срабатывания или поднято как минимум на величину разницы повторного взвода (∆p) выше нижнего давления срабатывания.



Особенности:

  • РДГ со встроенным ПОК, по выбору ПСК для газов утечки, а также исполнение с предохранительной мембраной
  • Диаметр клапана = номинальный внутренний диаметр (Ду) Исключение: Ду 150 - седло клапана 140
  • ПОК с осевым проходом; клапан выравнивания давления (внутренний обход) встроен в отсекающий клапан


Виды исполнения (опции):

  • по выбору с ПСК газа утечки (9) у регулирующего устройства 1, 2 и 3 (pd до 0,5 бар)
  • с ручным срабатыванием ПОК
  • по выбору с дистанционным электромагнитным срабатыванием ПОК
  • по выбору с электрической индикацией положения ПОК „закр“ посредством датчика приближения объекта
  • регулирующее устройство 1 и 2 по выбору с предохранительной мембраной
  • с дыхательным клапаном типа RMG 915 (ПОК/RE)
  • по выбору без ПОК
  • по выбору с шуморедуцированием

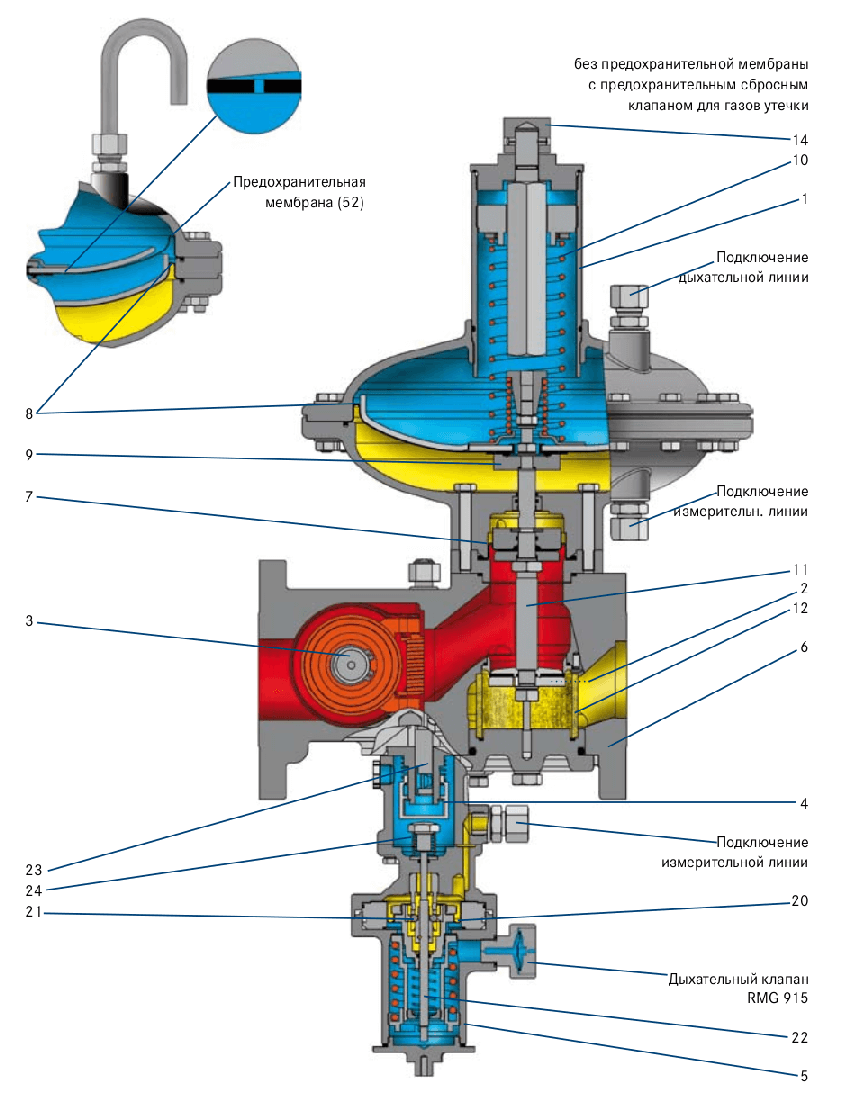

Схема регулятора давления газа HON 370

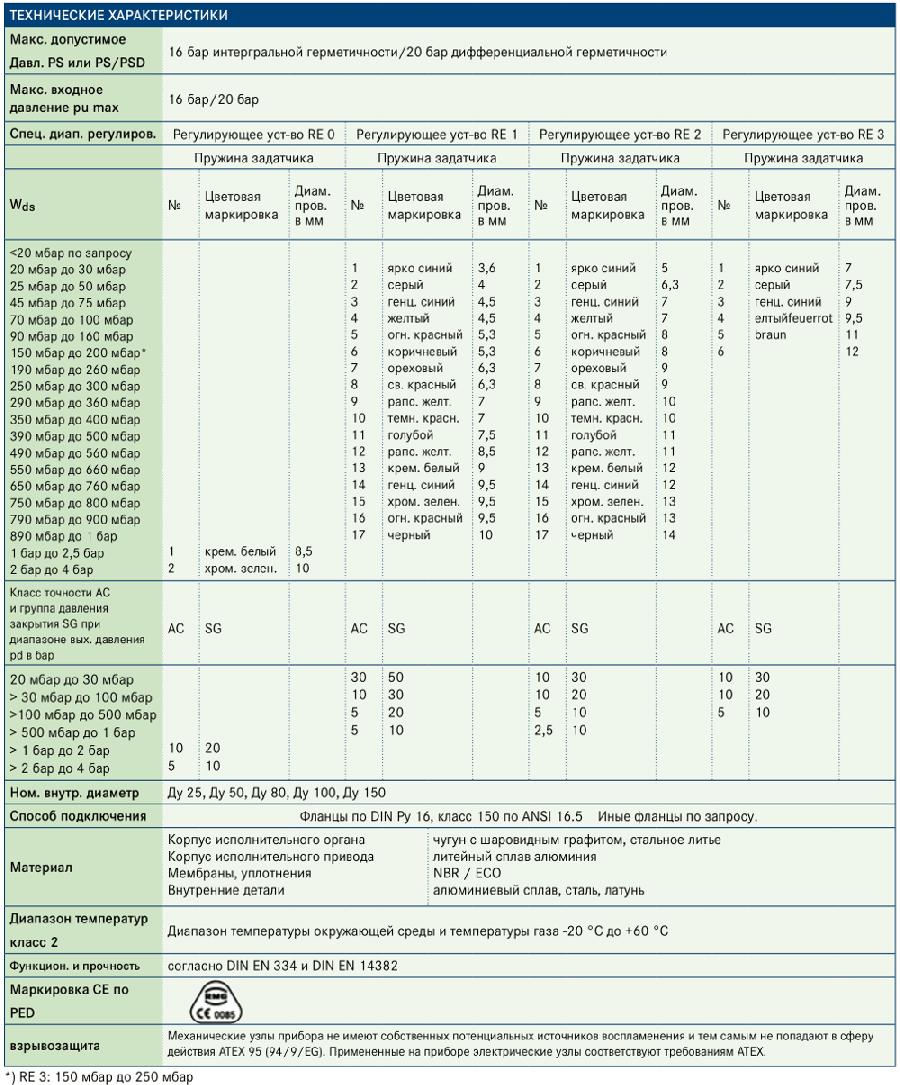

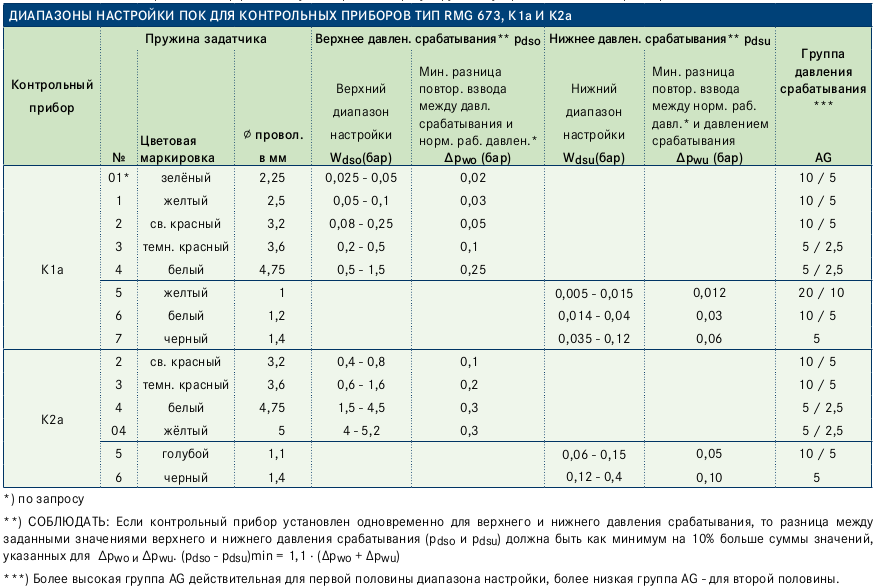

Диапазоны настройки ПОК для контрольных прибор

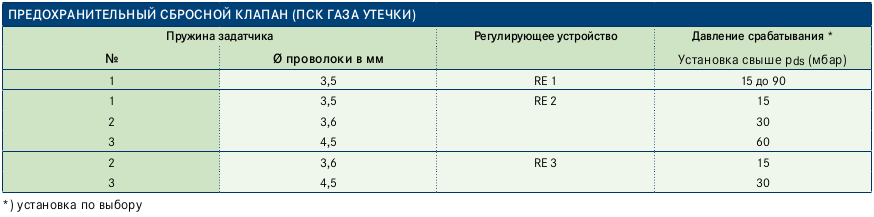

Предохранительный сбросной клапан

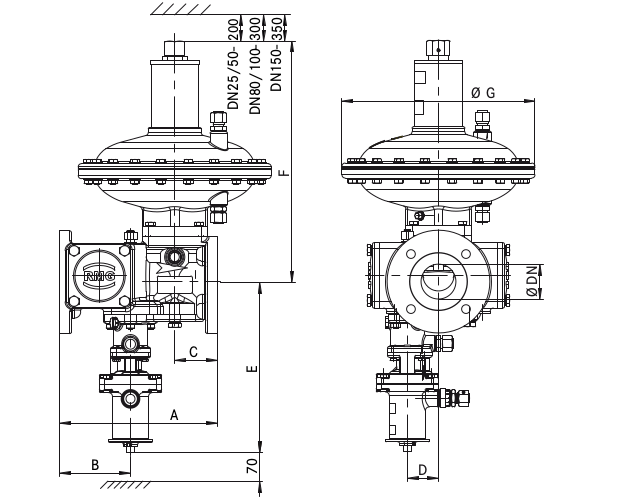

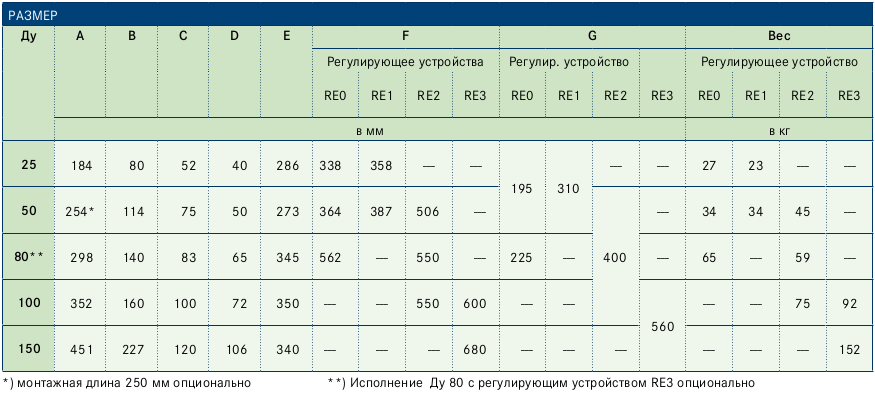

Размер прибора

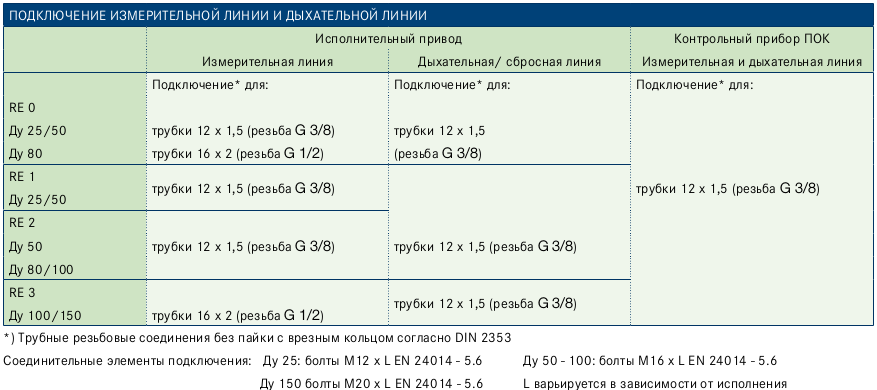

Подключение измерительной линии и дыхательной линии

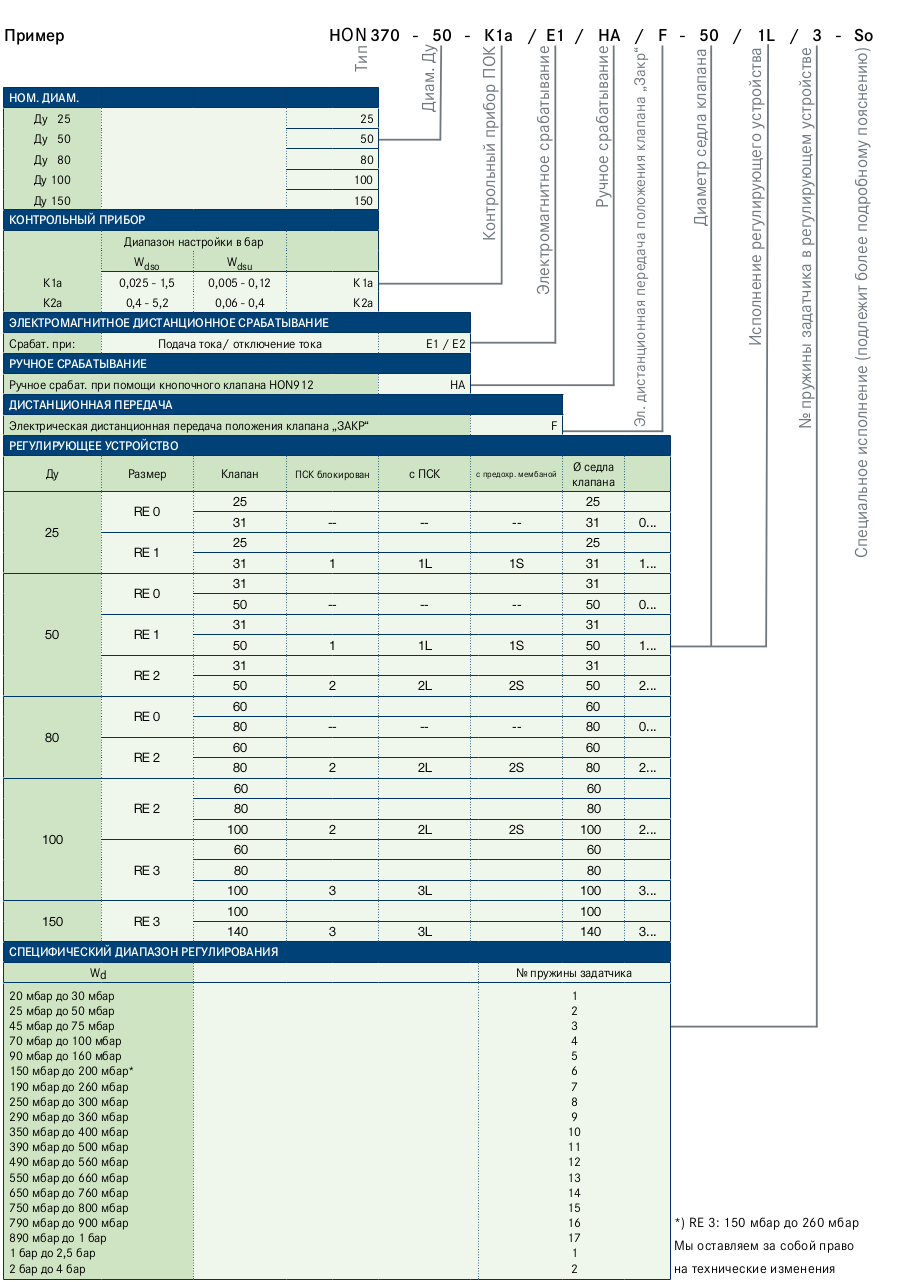

Пример работы прибора

Монтаж, ввод в эксплуатацию и техническое обслуживание:

Для монтажа и технического обслуживания следует соблюдать рабочие инструкции DVGW G 491, G 495 и G 600, а также Общее руководство по эксплуатации.

Инструкция по эксплуатации и техническому обслуживанию; запасные части“ дает подробную информацию о монтаже, вводу в эксплуатацию, техническому обслуживанию и важнейшим запасным частям. Регулятор давления газа предпочтительно следует устанавливать в трубопровод в горизонтальном положении.



Почему регуляторы давления газа Honeywell лучше покупать у нас:

  • Мы обладаем статусом официального дистрибьютора и Бриллиантового партнера Honeywell в России;
  • Мы являемся официальным сервисным центром оборудования Honeywell в России;
  • У нас более чем 10-летний опыт работы в области поставок газового оборудования;
  • У нас вы получите индивидуальный подход;
  • Вы получите бесплатные экспертные консультации по подбору оборудования для вашей задачи;
  • Мы гарантируем со своей стороны ответственность, компетентность, профессионализм;
  • Мы организуем доставку по России и странам СНГ и таможенную очистку при ввозе товара;
  • Мы осуществим пуско-наладку, гарантийное и постгарантийное техническое обслуживание;
  • Мы гарантируем чёткое выполнение всех обязательств.

Чтобы заказать регуляторы давления газа, отправьте свой запрос на электронный адрес info@rmg-rus.ru или позвоните по телефону +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
