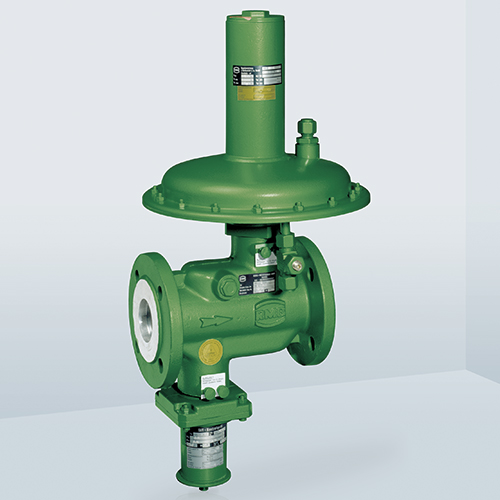

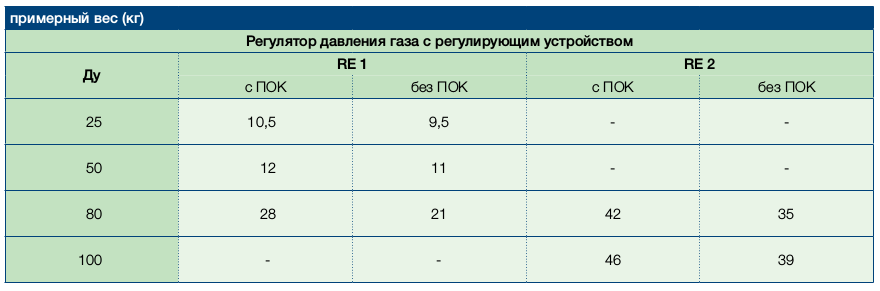

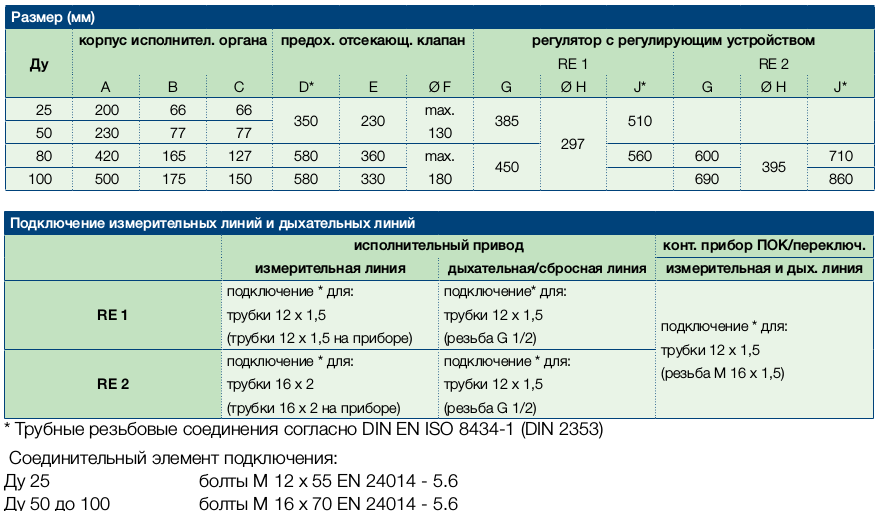

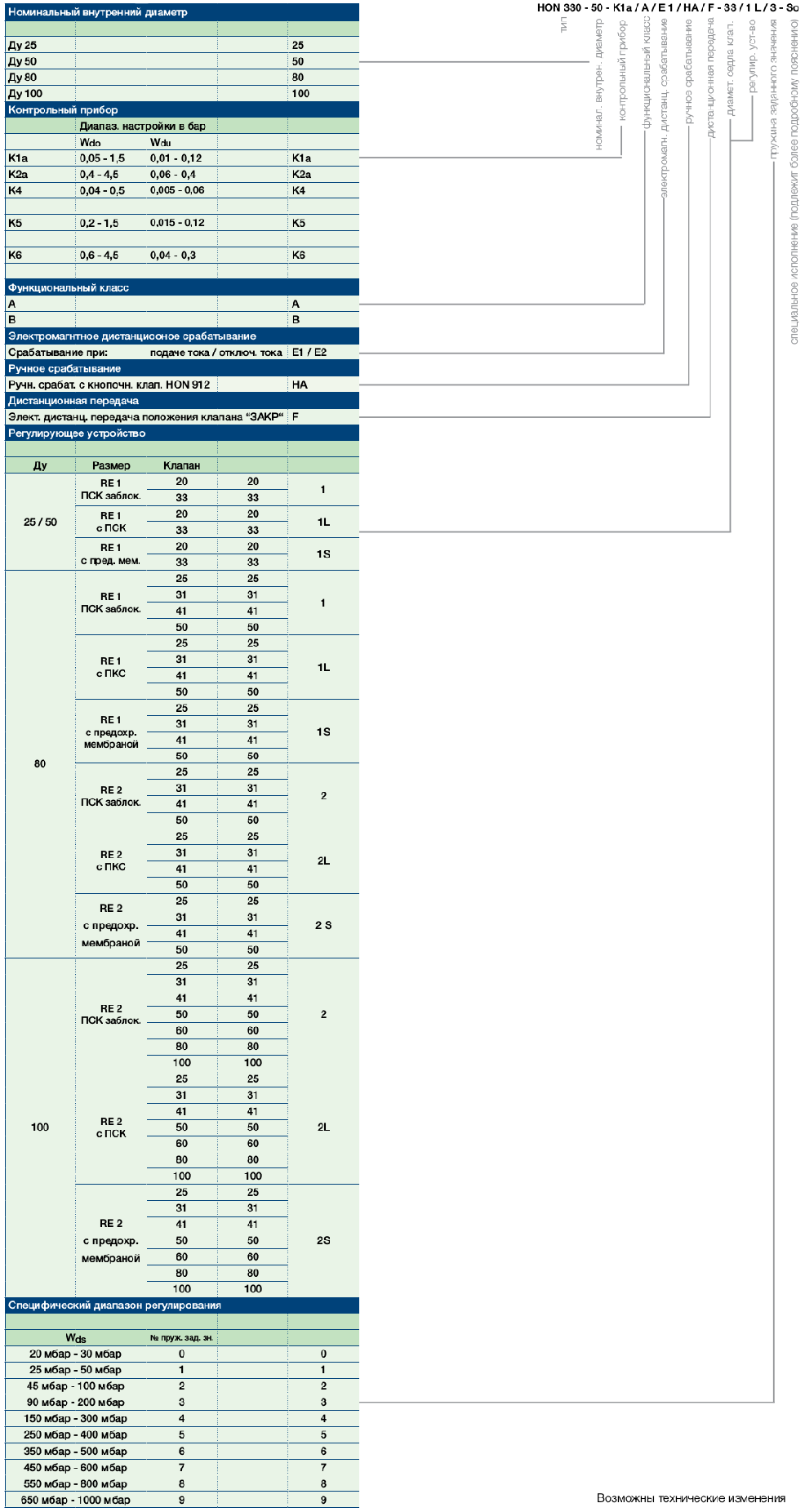

Регулятор давления газа HON 330

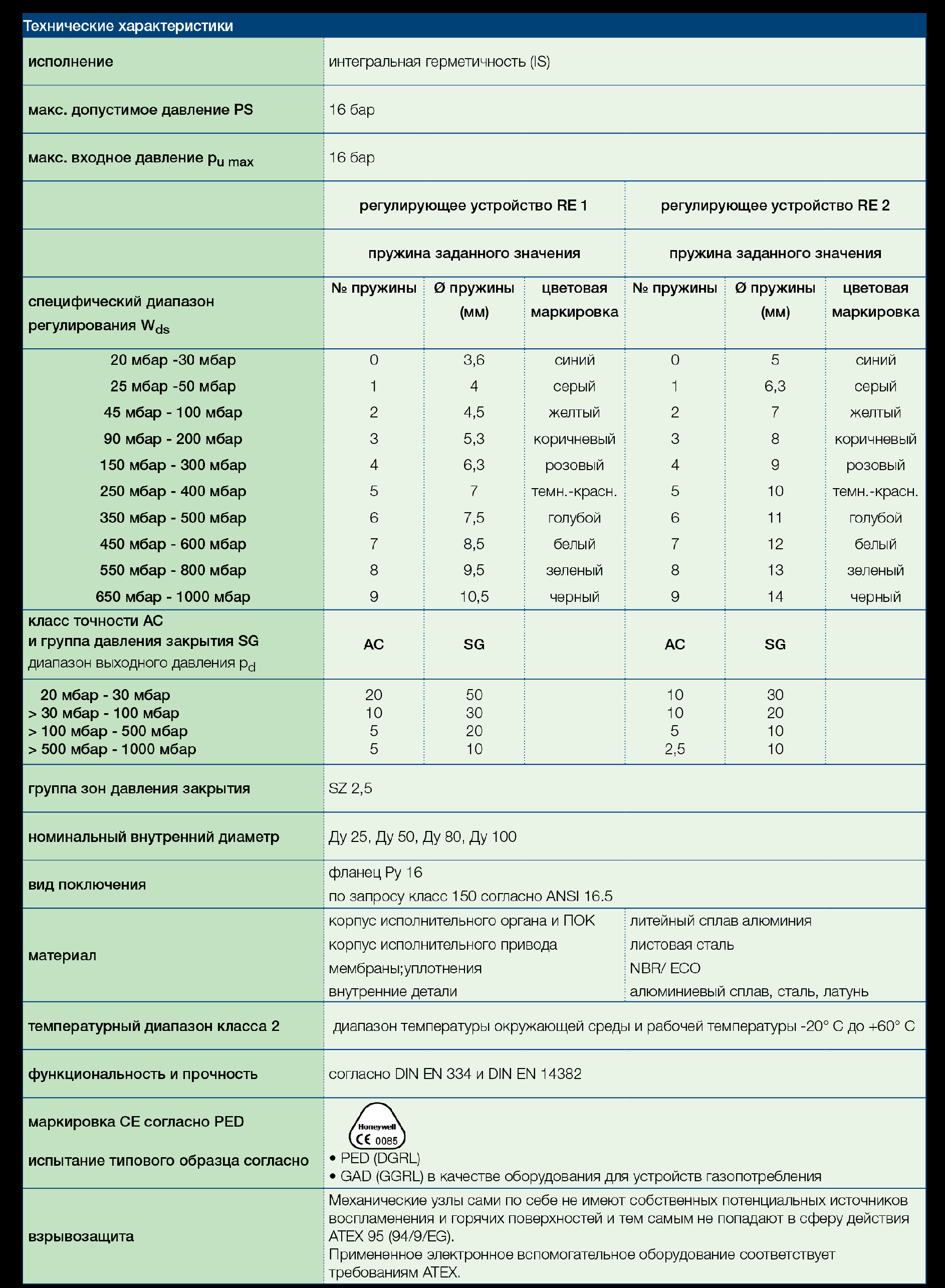

Применение:

• регулятор давления газа (РДГ) прямого действия (работающий без вспомогательной энергии), со встроенным ПОК для малых и промышленных газовых станций, а также станций местного снабжения;
• особенно подходит для динамичных линий регулирования (например, для газовых топочных, подключений горелок, работы с газовыми двигателями);
• примем также в качестве оборудования для устройств газопотребления согласно директиве ЕС (90/396/EWG);
• применим для газов согласно рабочей инструкции DVGW G 260 и нейтральных неагрессивных газов, иные газы по запросу.

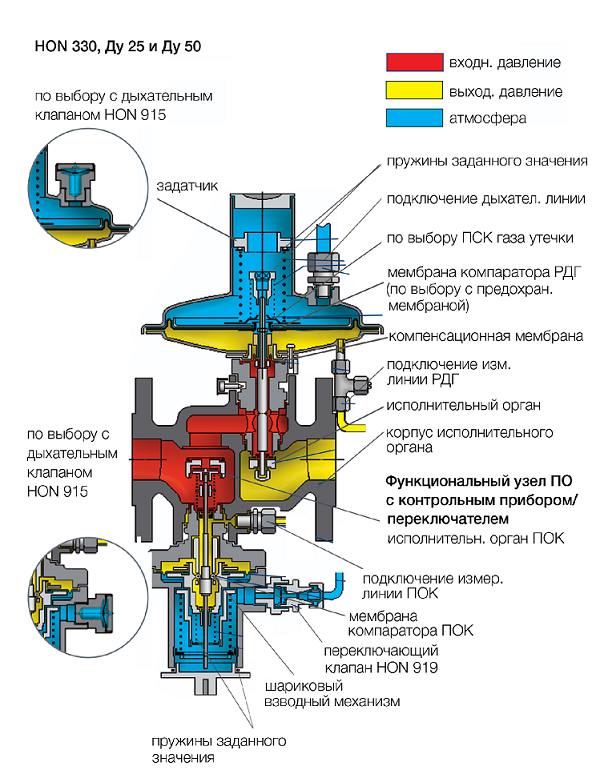

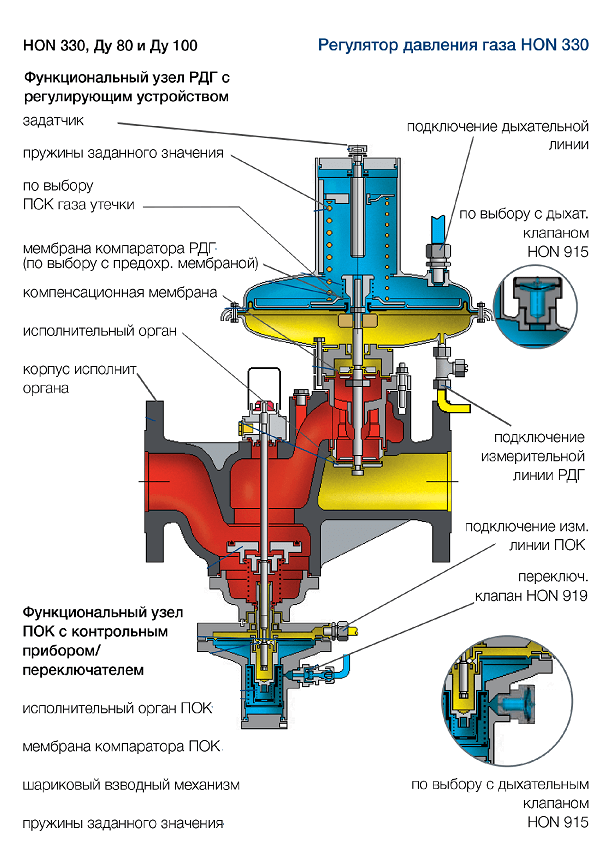

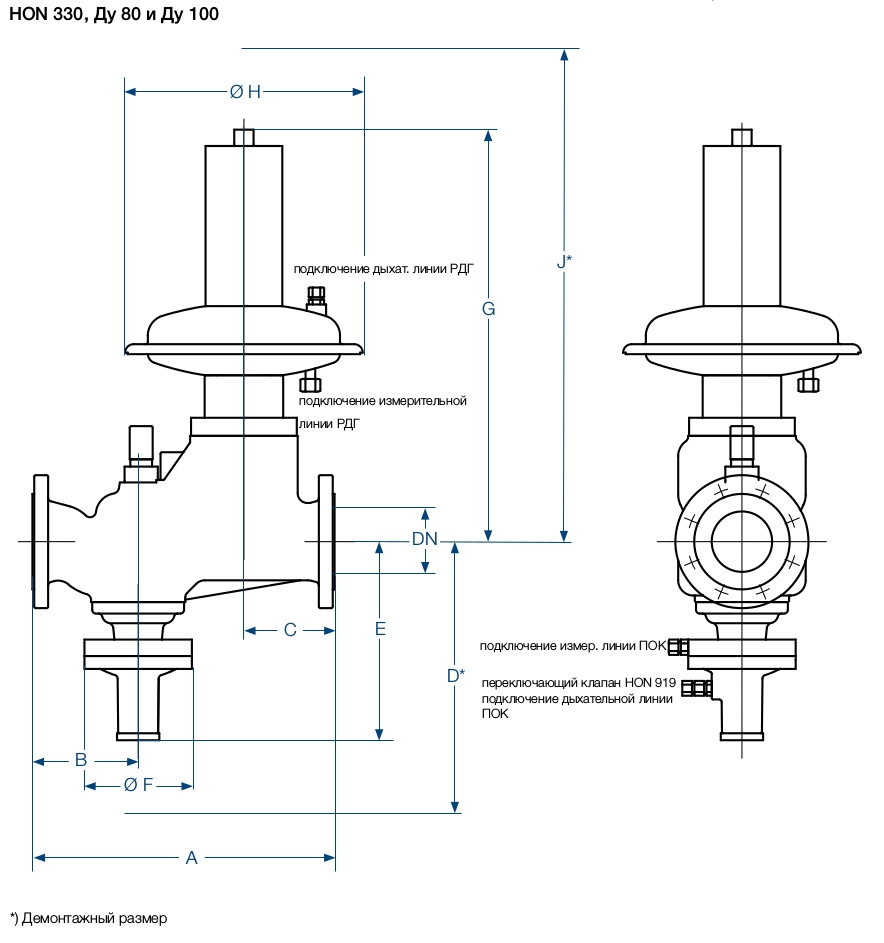

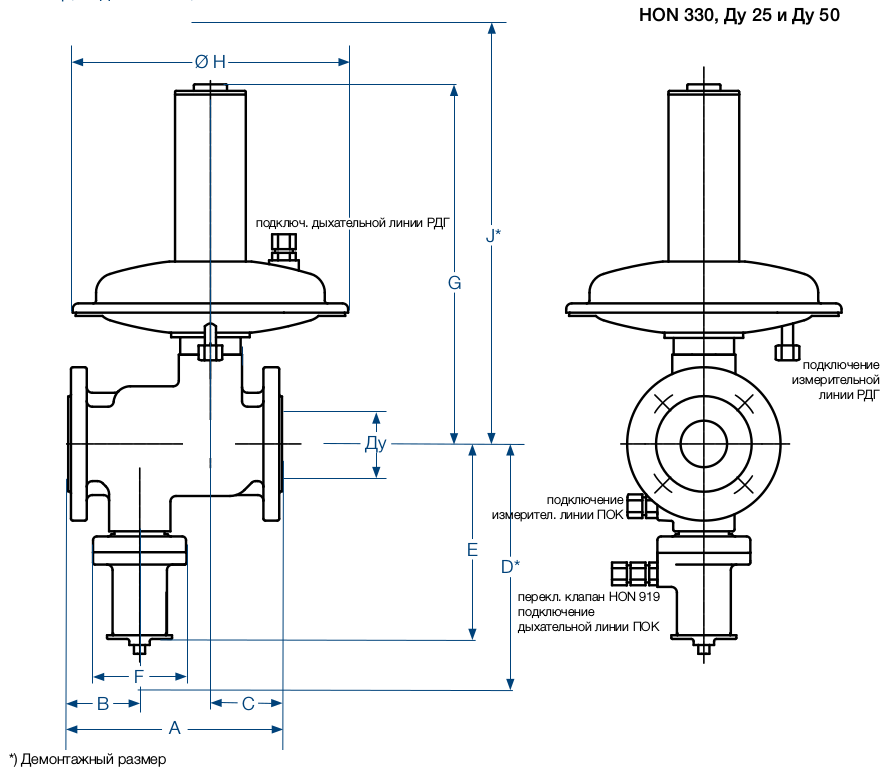

Схема регулятора давления газа HON 330:

Регулятор HON 330 состоит из корпуса исполнительного органа и функциональных узлов "РДГ с регулирующим устройством" и контрольный прибор ПОК/переключатель.

После откручивания крепежных болтов комплектные функциональные узлы могут легко демонтироваться с „корпуса исполнительного органа“ и таким образом в ходе плановых технических обслуживаний подвергаться визуальному контролю. В случае дефекта существует возможность быстро заменить функциональные узлы на проверенные запасные части, а необходимые работы по техническому обслуживанию перенести со станции регулирования давления газа в мастерскую.

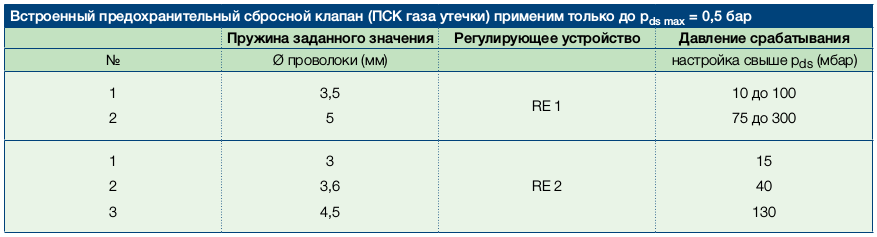

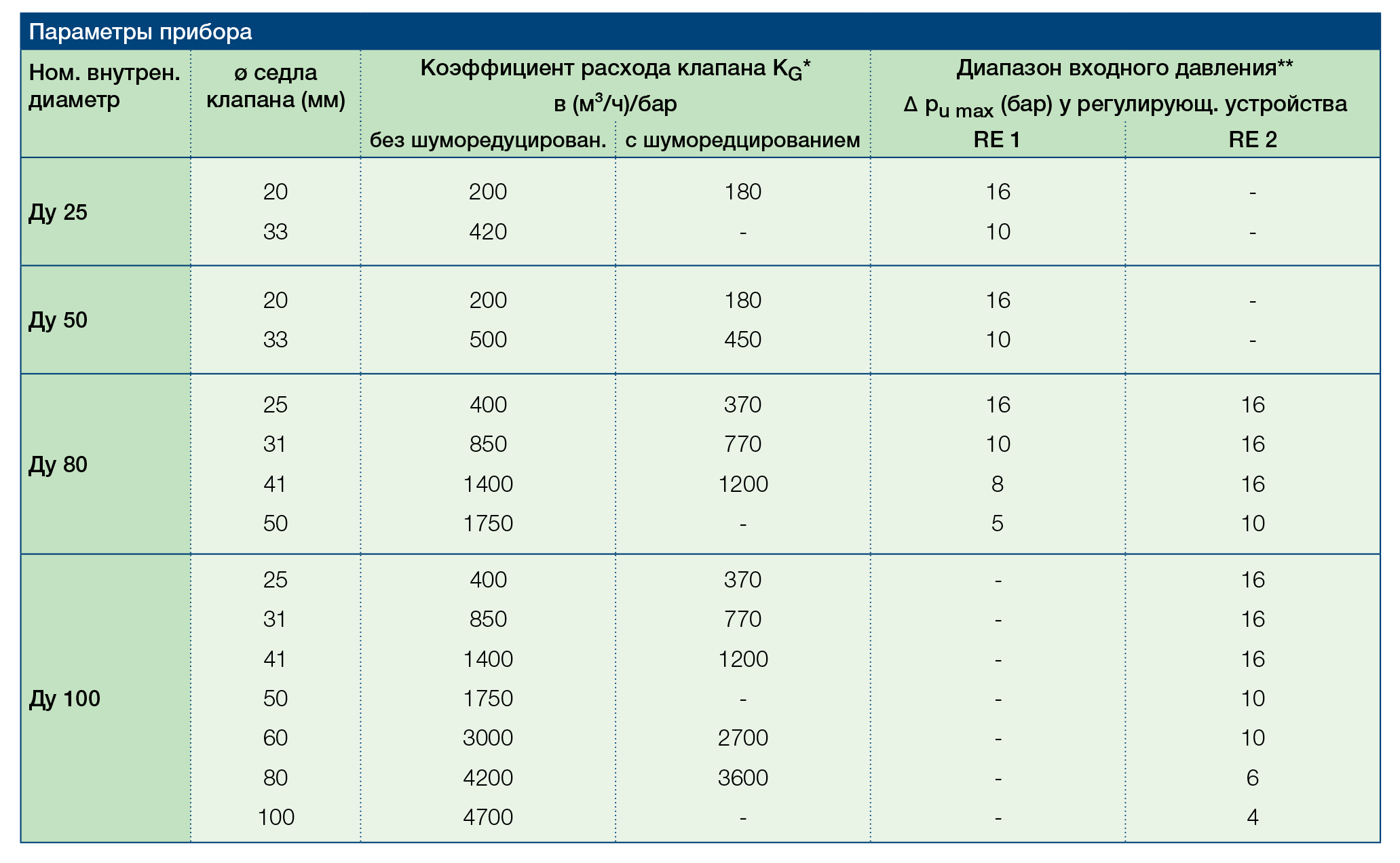

Исполнительный орган регулирующего устройства может оснащаться седлами клапана различных диаметров. Исполнения седла клапана сбалансированы по давлению. Регулирующее устройство по выбору может оснащаться ПСК газа утечки или предохранительной мембраной. Подлежащее регулированию выходное давление подводиться к регулирующему устройству РДГ и контрольному прибору ПОК через измерительные линии.

Мембрана компаратора регулирующего устройства регистрирует фактическое значение выходного давления и сравнивает его с управляющей величиной, установленной пружиной заданного значения. Отклонение регулируемой величины от заданного значения вызывает через шток клапана прямое воздействие на положение исполнительного органа. Следствием обусловленного этим изменения расхода становится уравнивание фактического значения выходного давления с заданным значением. При нулевом потреблении прибор герметично закрывается, устанавливается давление закрытия.

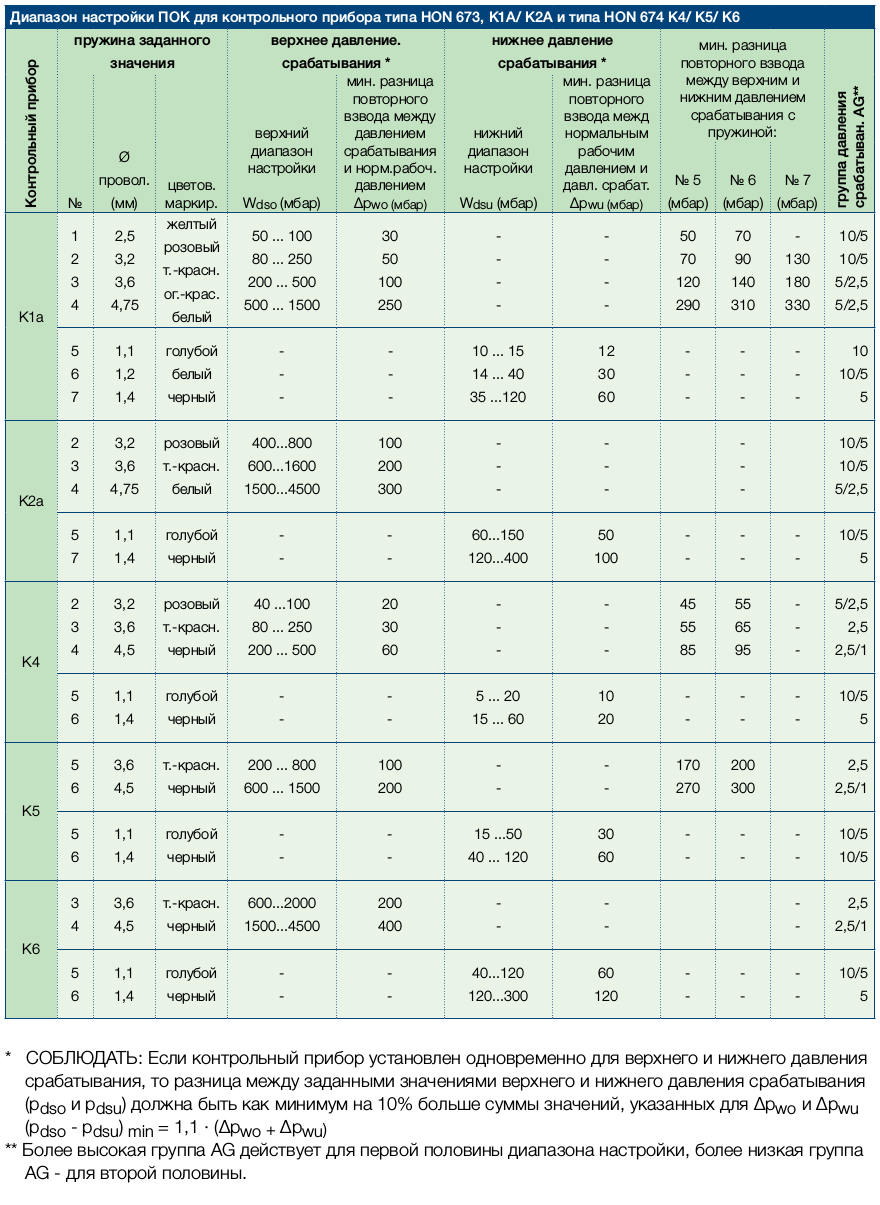

Исполнительный орган расположенного на входе предохранительного отсекающего клапана перекрывает поток газа, если выходное давление в линии регулирования выходит за верхний или нижний предел определенного давления срабатывания. При этом измерительная мембрана ПОК с переключающей втулкой движется в положение выхода из зацепления, шариковый взводный механизм высвобождает шток клапана ПОК и исполнительный орган ПОК закрывается. ПОК может быть взведен в положение открытия только вручную, когда выходное давление на месте измерения отличается от установленных заданных значений давления срабатывания как минимум на установленные разницы повторного взвода по превышению давления и нехватке давления . ПОК по выбору также может быть оснащен ручным и дистанционным срабатыванием. Также он опционально может быть выполнен функционального класса A (с защитой от прорыва мембраны) и B (без защиты от прорыва мембраны).
