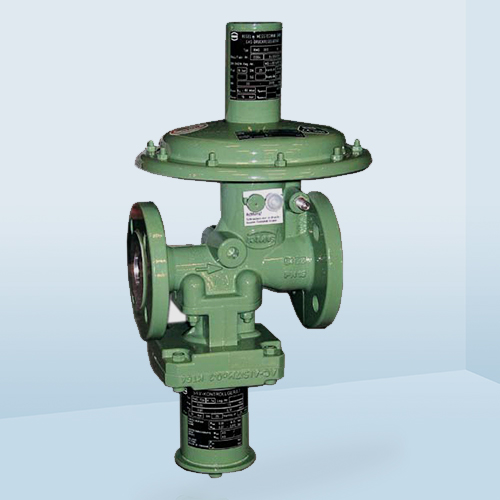

Регулятор давления газа HON 300

Преимущества HON 300:

• Широкий диапазон давлений на входе
• Выборочно с внутренним или внешним отбором импульсного газа
• Регулирующий клапан с разгрузкой от давления
• Удобен в обслуживании за счет возможности замены функциональных узлов
• Регулирующий клапан выборочно со встроенным предохранительным сбросным клапаном (ПСК) для стравливания газа неплотности,
• У регулятора HON 300 „t“ отдельное термически срабатываемое запорное устройство (TAE:
  • с металлом памяти как датчик температуры и переключатель
  • с металлическим уплотнением на входе регулятора давления газа

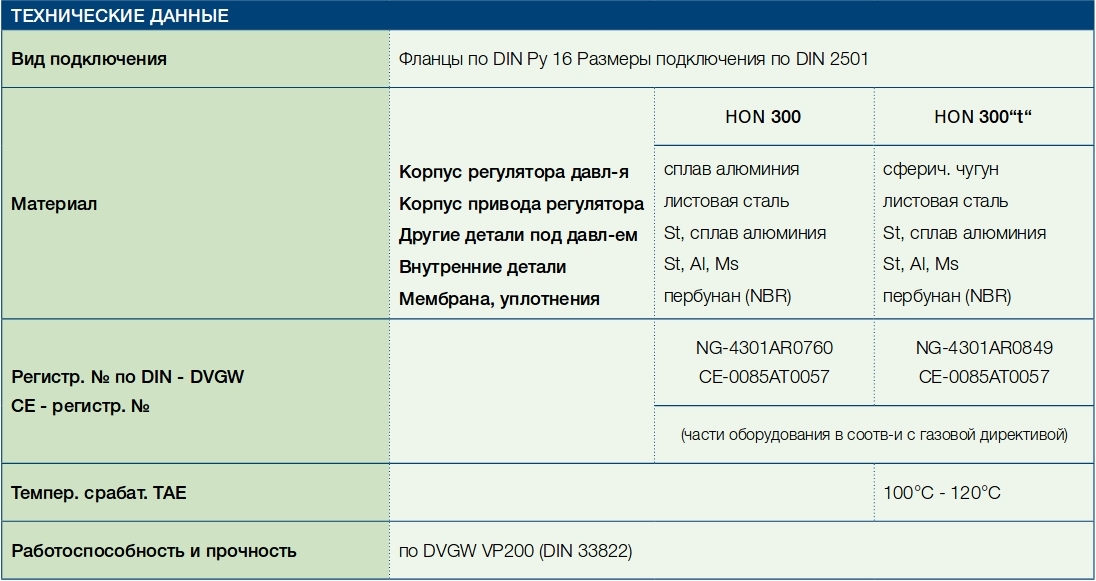

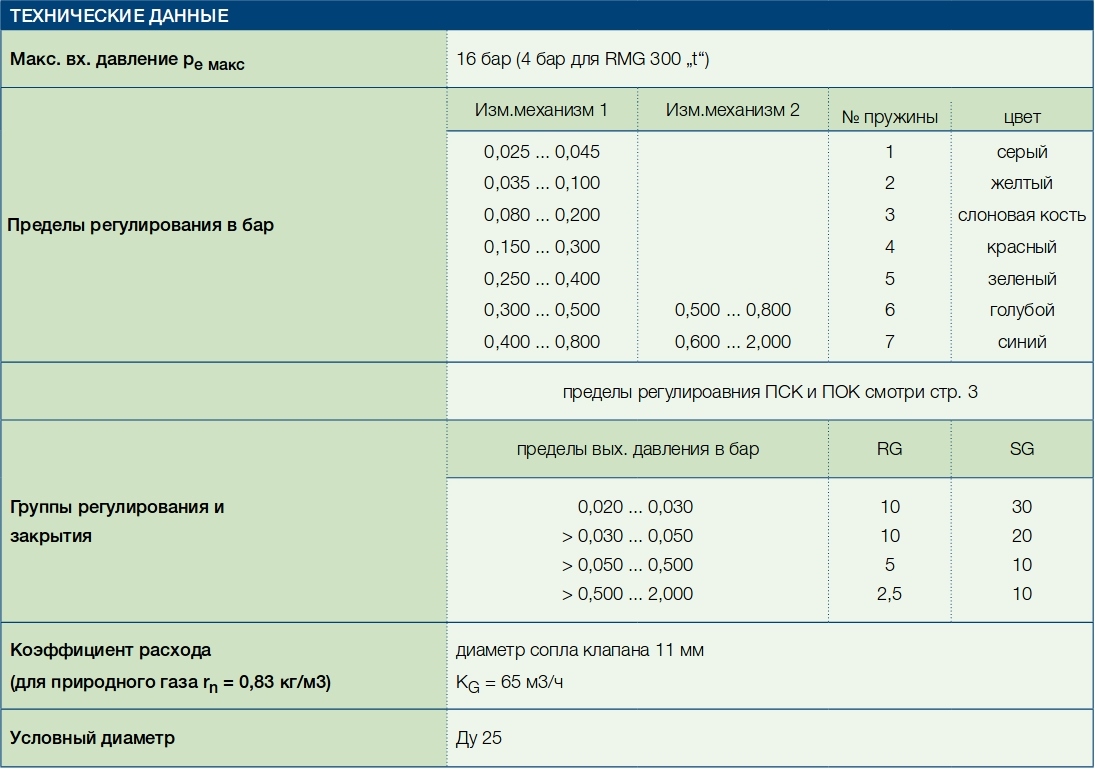

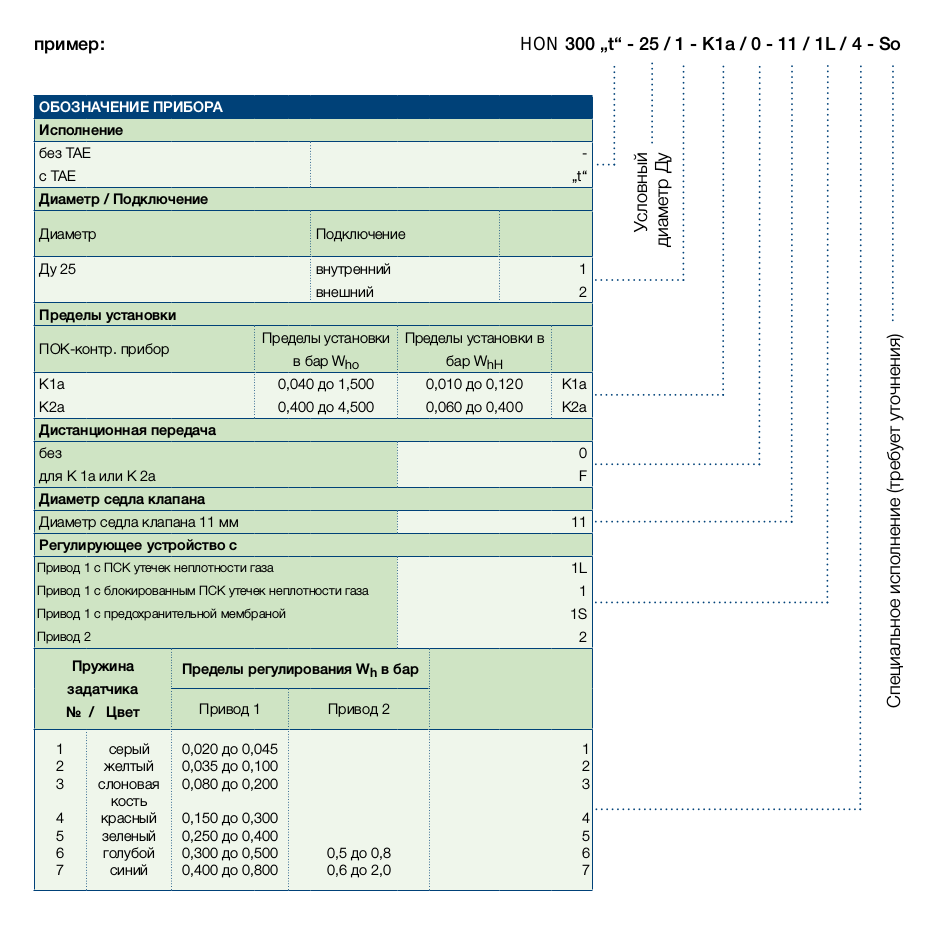

Технические характеристики HON 330

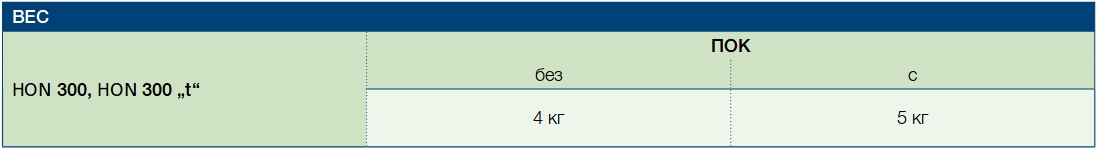

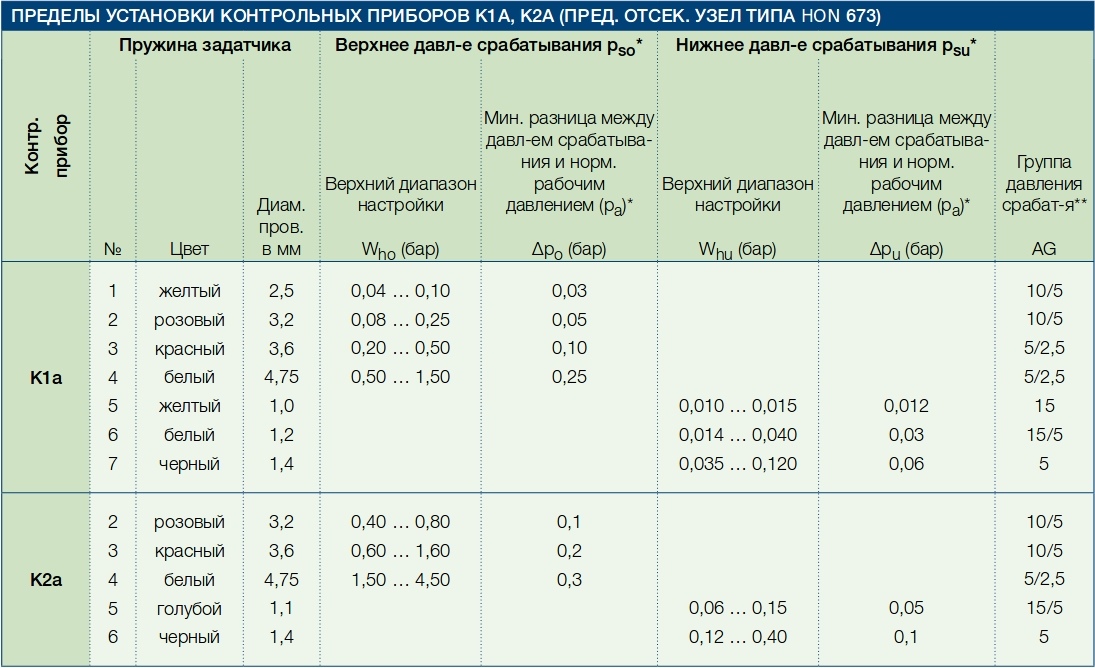

*) Внимание: если контрольный прибор настроен для верхнего и нижнего давления срабатывания, разность между заданными величинами верхнего и нижнего давления срабатывания р_so и р_su должна быть на 10 % больше, чем сумма Δр_о и Δр_u заданных величин.

**) Наивысшая группа AG действительна для первой половины области установки, наименьшая - для второй половины.

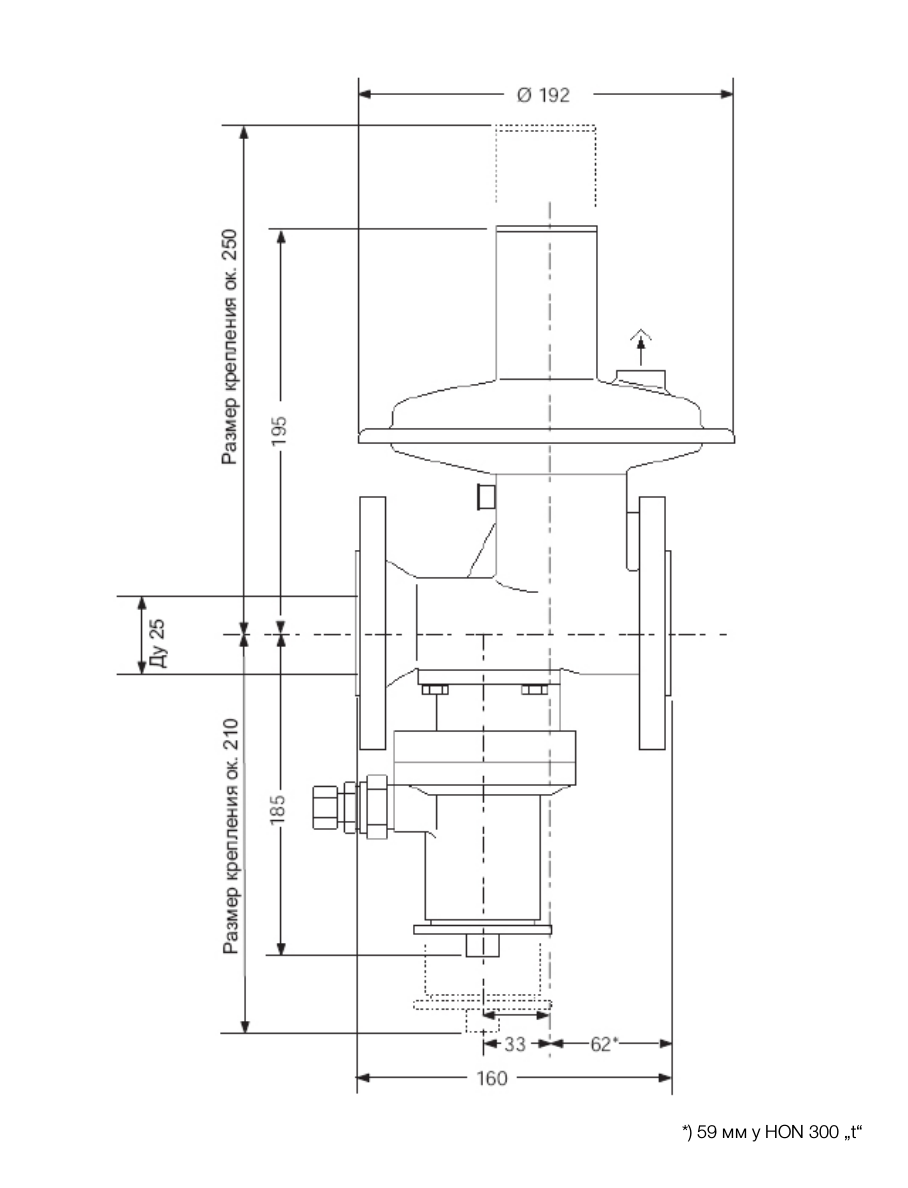

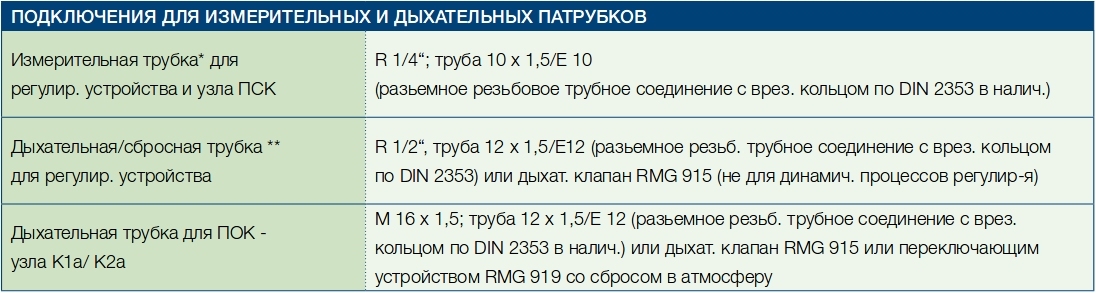

*) исключается у приборов с внутренним подключением импульсного газа

**) исключается у приборов с предохранительной мембраной

Задача регуляторов давления газа HON 300 и HON 300 „t“ состоит в поддержании давления на в выходной трубопроводной системе постоянным в пределах определенных границ в независимости от изменений отбора газа и изменений входного давления. Регулятор давления газа HON 300 состоит из функциональных узлов „регулирующее устройство“ и „узел ПОК“; HON 300 „t“ дополнительно имеет отсекающее устройство теплового срабатывания (TAE). Функциональные узлы после откручивания соответствующих узлов без проблем вынимаются из корпуса исполнительного органа.

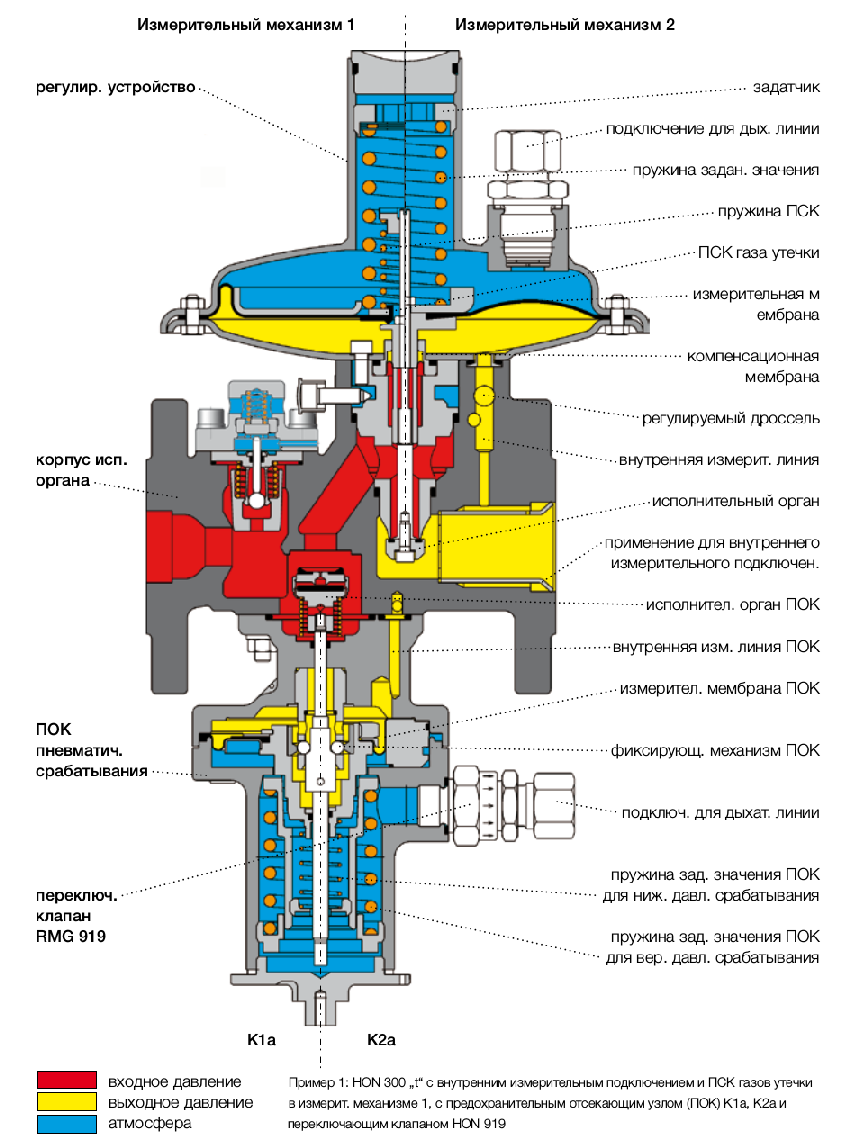

Благодаря этой модульной конструкции в случае неполадок в работе дефектный функциональный узел может сразу же быть заменен на запасной узел, прошедший испытание. То же самое действует и для технических обслуживаний функциональных узлов прибора. Регулирующее устройство состоит из исполнительного органа с тарелкой клапана и седлом клапана, компенсационной мембраны и измерительного механизма с измерительной мембраной, пружины заданного значения и задатчика. Предохранительный отсекающий узел (ПОК) состоит из исполнительного органа ПОК и соответствующих контрольных приборов K1a или K2a.

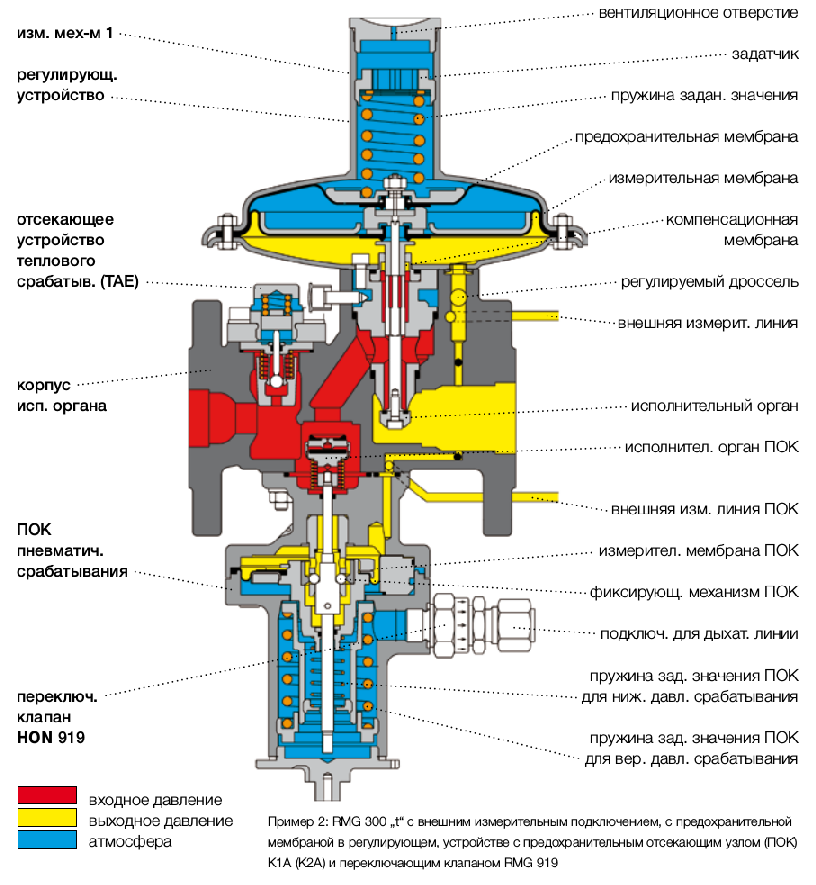

Корпус исполнительного органа имеет отверстия измерительной линии, которые делают возможным внутреннее измерительное подключение для регулирующего устройства и ПОК. При применении внешних измерительных линий внутренние подключения делаются непроницаемыми при помощи шаров, вдавленных в отверстия.

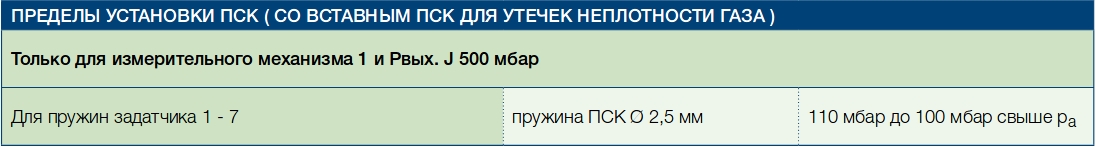

Для подгонки регулирующего устройства к линии регулирования на корпусе исполнительного органа предусмотрен регулируемый дроссель. В регулирующее устройство по выбору может встраиваться предохранительное сбросное устройство для газов утечки (ПСК). Оно отсутствует при установке предохранительной мембраны или блокируется при установке дыхательного клапана HON 915.

Подлежащее регулированию выходное давление подводится от места измерения под измерительную мембрану. Она регистрирует фактическое значение выходного давления и сравнивает его с заданным значением, предварительно установленным при помощи регулируемой управляющей величины (усилия пружины). Отклонение регулируемой величины от заданного значения обуславливает через шток клапана прямое воздействие на положение исполнительного органа. Следствием вызванного этим изменения расхода становиться уравнивание фактического значения выходного давления с заданным значением. При нулевом отборе прибор герметично закрывается.

Контрольный прибор ПОК контролирует выходное давление на месте измерения (внутреннем или внешнем). При достижении одного из установленных давлений срабатывания измерительная мембрана ПОК движется при помощи втулки переключения в соответствующее положение расцепления, фиксирующий механизм (шарики) высвобождает шток клапана, исполнительный орган ПОК герметично закрывается.

HON 300 „t“ с отсекающим устройством теплового срабатывания (TAE)

Внимание!

Устройство TAE находится под предварительным натяжением пружины. Поэтому корпус закрытия в демонтированном состоянии должен фиксироваться.

Конструкция:

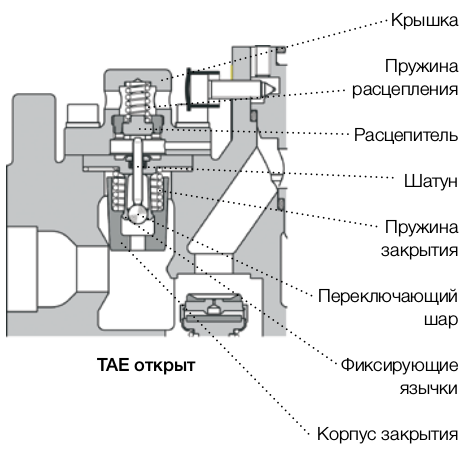

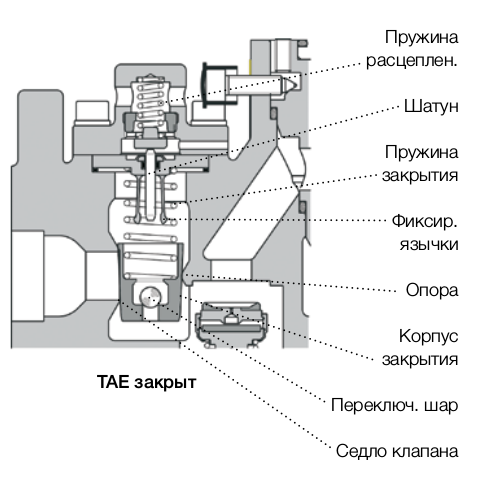

Отсекающее устройство теплового срабатывания TAE встроено на входе изготовленного из чугуна с шаровидным графитом корпуса исполнительного органа и состоит из расцепителя с пружиной расцепления, фиксирующего механизма, корпуса закрытия и седла клапана, размещенного в корпусе исполнительного органа. Как правило, корпус закрытия зафиксирован в положении открытия. Переключающий шар находится между фиксирующими язычками, на внешние уступы которых опирается корпус закрытия, находящийся под воздействием усилия пружины закрытия. Шатун, лежащий на переключающем шаре, имеет контакт с расцепителем и пружиной расцепления. Крышка снабжена отверстиями, таким образом температура окружающей среды может воздействовать непосредственно на расцепитель.

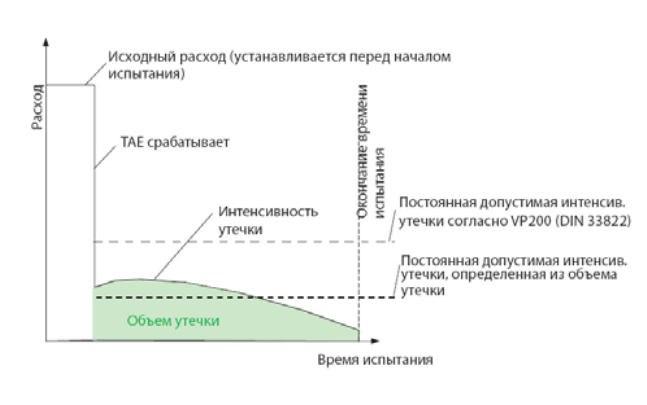

Если температура окружающей среды превышает температуру срабатывания расцепителя, то пружина расцепления посредством шатуна выдавливает переключающий шар из фиксирующих язычков. Корпус закрытия конической формы высвобождается и посредством усилия пружины закрытия вдавливается в положение закрытия между седлом клапана и центрически расположенной к нему опоре. Такой вид конструкции обеспечивает надежное закрытие. В корпусе закрытия применяется материал с коэффициентом теплового расширения, превышающим данных коэффициент материала корпуса. Благодаря этому при дальнейшем повышении температуры будут создаваться все большие усилия закрытия, способствующие герметичному закрытию.

Расчет регуляторов

Нижеследующая диаграмма действительная для регуляторов давления газа HON 300 и HON 300 „t“ со встроенным узлом ПОК.

Она показывает приведенный к природному газу нормальный расход в зависимости от входного давления pe и выходного давления p^a.

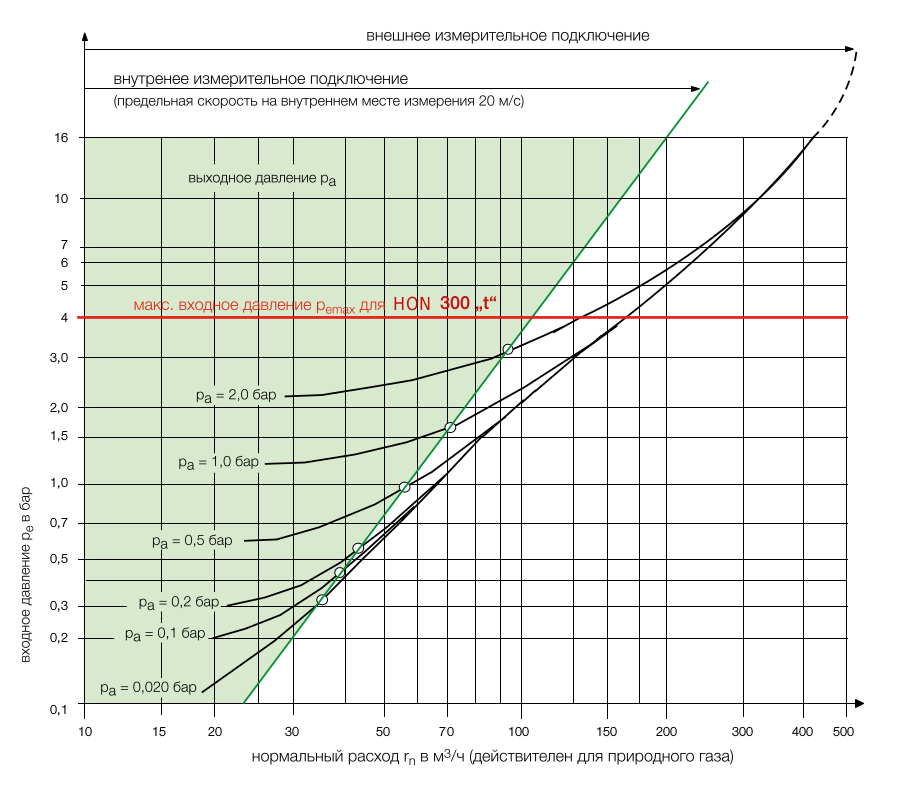

Диаграмма нормального расхода для регулятора давления газа HON 300 „t“

Максимальные нормальные расходы qⁿ, могут, как правило, достигаться только в том случае, если выходной трубопровод расширен до большего номинального внутреннего диаметра. Для измерительного подключения также необходимо соблюдать максимальную скорость потока примерно 20 м/с.
