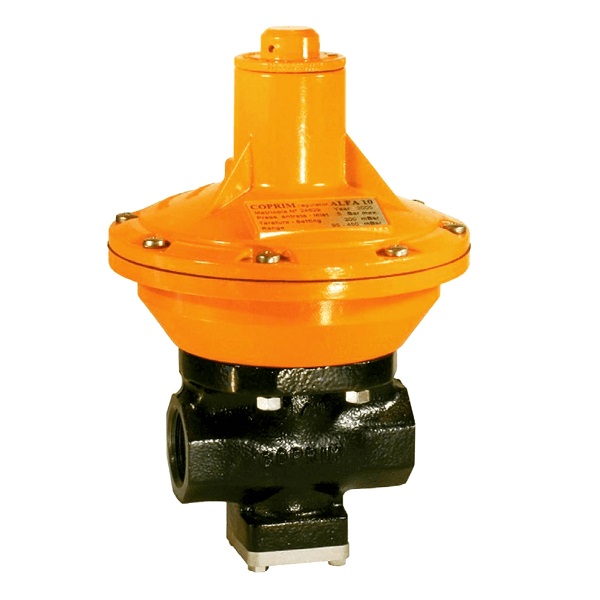

Регулятор давления газа COPRIM ALFA 10 AP

Цена: по запросу

Регуляторы давления газа COPRIM серии ALFA 10 – это комбинированные пружинные регуляторы давления газа прямого действия, с мягким уплотнением, сбалансированным клапаном и малошумной конструкцией.

Применение
Преимущества
Характеристики
Документация

Применение регуляторов COPRIM ALFA 10 AP:

Регуляторы давления газа COPRIM серии ALFA успешно интегрируются в состав технических изделий любого производителя ГРП; ГРПБ (ПГБ); ШРП (ГРПШ); ГРУ и др. работающих на природном газе по ГОСТ 5542-2014. Регуляторы давления газа COPRIM серии ALFA успешно применяются с автоматизированным газоиспользующим оборудованием в составе газовых рамп газогорелочных устройств, которые работают в динамическом режиме мгновенно изменяющегося расхода газа «On/Off». Регуляторы давления газа COPRIM серии ALFA также могут применяться для редуцирования давления других газов: пропана, бутана, воздуха, азота и др.

Преимущества регуляторов COPRIM ALFA 10 AP:

срок службы: 40 лет
компактная конструкция;
надежность эксплуатации: межсервисный интервал оборудования ресурс изделия до первого текущего ремонта): 7 лет

Тех.характеристики COPRIM ALFA 10 AP:

Максимальное рабочее давление на входе, Ре max , бар: 12 (16- для сжиженного газа)
Максимальное допустимое давление на корпусе регулятора, PS , бар: 25
Диапазон входного давления, bpe , бар: 1-12, 1-16
Диапазон настройки выходного давления, Wa*, бар: 0,29-2,1
Рабочая среда: Природный газ по ГОСТ 5542-2014, Сжиженный газ по ГОСТ 20448-2018
Максимальная пропускная способность Qmax** до, м3/ч: 559
Максимальная пропускная способность Qmax** для сжиженного газа до, кг/ч: 874
Класс точности регулирования, АС , %: до ±10
Класс давления полного закрытия, SG , %: до +20
Возможность установки предохранительного запорного клапана (ПЗК): да
Модель пилота предохранительного запорного клапана (ПЗК): BLC 20
Класс точности срабатывания, AС , %: до ±10
Время срабатывания, ta , с: не более 1
Класс герметичности рабочего и предохранительного запорного клапана (ПЗК): класс «А» соответствует ГОСТу 9544-2015
Масса, не более (без ПЗК I с ПЗК), кг: 4
Способ присоединения к трубопроводу (ВХОД х ВЫХОД) резьбовой (ГОСТ 6357-81): G1”xG1”
Строительная длина, мм: 100
Температура рабочей среды, TS , °С: для районов с теплым климатом от -10°С до + 60°С (1); для районов с умеренным климатом от -20°С до + 60°С (2)
Температура окружающей среды, °С: для районов с теплым климатом от -20°С до + 60°С (1); для районов с умеренным климатом от -40°С до + 60°С (2)
Назначенный срок службы, лет: 40
Принадлежности и аксессуары: Датчик положения ПЗК – комплектация по запросу; Монтажный комплект – комплектация по запросу; Ответные фланцы – комплектация по запросу
Легко интегрируются в состав ГРПШ, ШРП, ГРП, ГРПБ, ПГБ, ГРУ, БМК, ТКУ, АБМК и всех других узлов редуцирования давления газа любого производителя и поставщика ПРГ

* — диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин, данные по конкретным настройкам указываются на шильдах, наклеенных на соответствующих корпусах;

** — указанная пропускная способность соответствует максимальному входному и выходному давлениям;

1 — GS400 | Чугунный корпус регулятора

2 — A352 LCB | Стальной корпус регулятора
