Турбинный счетчик газа TME400

Цена: по запросу

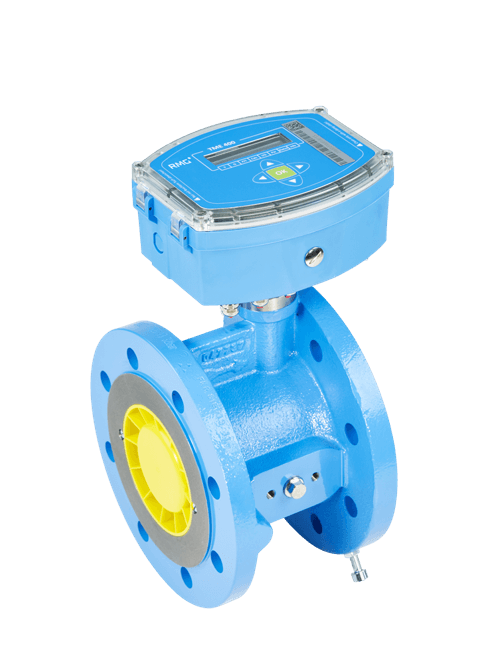

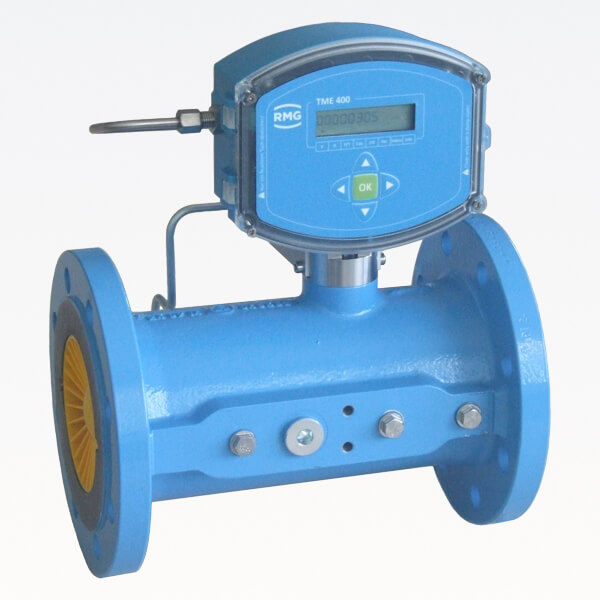

Электронный турбинный счетчик газа нового поколения TME400 (Turbine Meter Electronic) имеет электронное счетное устройство и по сравнению с полностью механическими турбинными счетчиками предлагают множество дополнительных функций, которые могут быть реализованы только электронным способом – от отображения расхода и архива измеренных данных до функций преобразования.

Таким образом, электронный турбинный счетчик газа нового поколения ТМЕ400 может выводить и сохранять не только показания счетного механизма, но и, например, текущий расход. Кроме того, существует возможность работы со многими счетными устройствами, и счетчик может непосредственно переносить измеряемые параметры, а также дополнительные сигналы через разнообразные интерфейсы (импульсные, аналоговые, цифровые).

Применение в конструкции счетчика ТМЕ400 электронного блока вместо механической головки позволяет производить полиномиальную коррекцию измеренного счетчиком объема газа в рабочих условиях, минимизируя погрешность измерений.

Электронный турбинный счетчик газа TME400 внесен в реестр утвержденных типов средств измерения, запись во ФГИС "Аршин" можно посмотреть по данной ссылке.

Применение
Модификации
Характеристики
Документация

Применение TME400:

Счетчики газа турбинные TME400 предназначены для измерения объема и объемного расхода природного газа, биогаза, этилена, этана, пропана, бутана, азота, углекислого газа (сухого), аргона, воздуха и прочих газов при рабочих и стандартных условиях.

Для агрессивных газов (например, биогаз, кислый газ или этилен) имеются специальные исполнения с тефлоновым покрытием, специальными материалами, смазками.

Модификации ТME400-VC и TME400-VCF дополнительно оснащены встроенными датчиком абсолютного давления и платиновым термопреобразователем сопротивления типа Pt1000. Электронный блок данных модификаций выполняет функцию вычислителя, приводя объем и расход газа к заданным стандартным условиям, в т.ч. согласно ГОСТ 2939-63. Благодаря этому дополнительное устройство - вычислитель (корректор) объема газа - не потребуется, что является более экономичным и удобным решением.

Принцип действия TME400:

TME 400 VMF и TME 400 VCF основаны на хорошо зарекомендовавшей себя серии счетчиков RMG TRZ03.

В отличие от механических турбинных счетчиков газа особенностью счетчиков TME 400 является магнитный диск, расположенный на валу турбинного колеса и вращающийся с той же скоростью. Датчик Виганда сканирует этот диск и с каждым оборотом генерирует электрический импульс, который передается на электронный блок счетчика. Один такой импульс прямо пропорционален прошедшему объему газа. Таким образом счетчик может отображать как текущий рабочий расход (Qm), так и суммарный прошедший через него рабочий объем газа (Vm).

Счетчики состоят из корпуса, измерительного механизма и электронного блока. Электронный блок счетчика может быть выполнен в виде отдельного узла, соединенного с корпусом счетчика кабелем длиной до 15 метров.

Модификации турбинного счетчика TME400:

Модификация TME400-VM

TME400-VM — связь электронного блока счетчика с измерительным механизмом осуществляется по одному импульсному каналу

Модификация TME400-VMF

TME400-VMF — связь электронного блока счетчика с измерительным механизмом осуществляется одновременно по двум импульсным каналам. Длина корпуса счетчика в данной модели составляет 3DN

Модификация TME400-VС

TME400-VС — связь электронного блока счетчика с измерительным механизмом осуществляется по одному импульсному каналу. В данной модели дополнительно встроены датчики давления и температуры, и осуществляется приведение объема и расхода газа к стандартным условиям.

Модификация TME400-VСF

TME400-VСF — связь электронного блока счетчика с измерительным механизмом осуществляется одновременно по двум импульсным каналам. Длина корпуса счетчика составляет 3DN. В данной модели дополнительно встроены датчики давления и температуры, и осуществляется приведение объема и расхода газа к стандартным условиям

Особенности ТМЕ400:

В зависимости от условий эксплуатации турбинное колесо счётчика газа TRZ 03 изготавливается из пластмассы либо алюминия. Для предотвращения несанкционированного доступа корпус пломбируется. Также возможно оснащение прибора дополнительным контрольным колесом.

Счётный механизм выпускается в разных модификациях. Он бывает оснащён высоко- и низкочастотными датчиками (HF и NF). Они служат для передачи данных об измеренном объёме на вспомогательные устройства в целях их последующей обработки.

Счетчики модификаций ТМЕ400-VC и TME400-VCF дополнительно оснащены встроенными датчиками давления и температуры, а электронный блок выполняет функции полноценного преобразователя (корректора объема газа). Таким образом, помимо измерения рабочего расхода и объема газа, счетчик рассчитывает значение объема и расхода газа, приведенного к стандартным условиям. Благодаря этому отпадает потребность во внешнем преобразователе.

Во всех устройствах ТМЕ400 имеется поддерживающая батарея с длительным сроком эксплуатации, которая обеспечивает безопасность работы при сбоях питания.

Основные технические характеристики TME400:

Диапазон измерений расхода газа при рабочих условиях, м³/ч: от 5 до 16 000
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %:

	Q_min ≤ Q ≤ <0,2Q _max:	0,2Q_max ≤ Q ≤ Q_max
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях без коррекции *, δ_РУ, %	от ±2,0 до ±3,0	от ±1,0 до ±2,0
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях с коррекцией в диапазоне от Q_min до Q_max *, δ_РУ, %	от ±0,5 до ±1,0<	от ±0,5 до ±1,0
Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям **, δ_ПР, %	± 0,5	± 0,5

*Диапазоны измерений расхода газа, а также значения максимального (Qmax), минимального (Qmin) расхода газа определяются в зависимости от диаметра счетчика и условий эксплуатации

Диаметр условного прохода, мм (дюйм): от 25 (1″) до 500 (20″).
Температура окружающей среды, ^oС: от - 25 до + 55
Диапазон измерения абсолютного давления газа (только для TME400-VC/VCF), МПа: от 0,08 до 4,0
Питание: Встроенная батарея 3,6 В 16,5 А·ч / внешнее 6-24 В
Отображение информации: LCD.
Каналы передачи данных:
- импульсный, 2 шт.(опционально);
- RS - 485/232, 3 шт.;
Габаритные размеры (в зависимости от типоразмера), не более, мм:
- Длина от 120 до 1500.
- Ширина от 235 до 750.
- Высота от 225 до 600.
- Масса, кг от 10 до 1600.
Срок службы: 20 лет.
Интервал между поверками 4 года.

Документация на TME400

Техническая информация о продукте

Руководство по эксплуатации на TME400-VC (-VCF)

Руководство по эксплуатации на TME400-VM (-VMF)

Презентация о турбинных счетчиках RMG

Декларация соответствия ТР ТС 020/2011

Сертификат соответствия ТР ТС 012/2011

Сертификат об утв. типа СИ TME400

Методика поверки TME400

Опросный лист на счетчики газа

Преимущества заказа счетчика газа турбинного TME400 у нас

Мы обладаем статусом официального дистрибьютора RMG Messtechnik в России;
Мы являемся официальным сервисным центром RMG Messtechnik в России;
У нас более чем 10-летний опыт работы в области поставок газового оборудования;
У нас вы получите индивидуальный подход;
Вы получите бесплатные экспертные консультации по подбору оборудования для вашей задачи;
Мы гарантируем со своей стороны ответственность, компетентность, профессионализм;
Мы организуем доставку по России и странам СНГ и таможенную очистку при ввозе товара;
Мы осуществим пуско-наладку, гарантийное и постгарантийное техническое обслуживание;

Чтобы заказать турбинный счётчик газа, напишите на электронный адрес info@rmg-rus.ru или позвоните по номеру: +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
