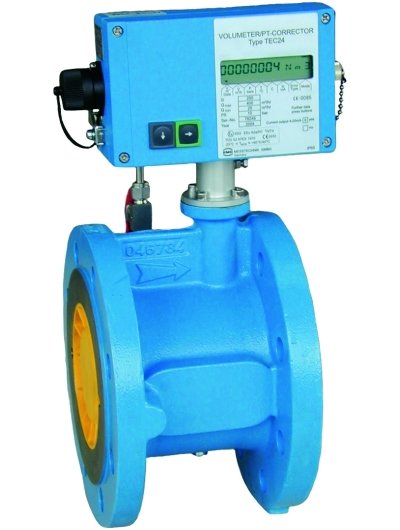

Счетчик нормального объема TEC 24

Цена: по запросу

Счетчик нормального объема TEC 24 является компактным измерительным механизмом с преобразователем расхода по состоянию (измерение p и T), который производит измерения независимо от рабочего объема газа и рассчитывает нормальный объем по температуре и измеренной величине давления. На электронном счетном механизме может отображаться расход, рабочий и нормальный объем. Счетчик нормального объема TEC 24 является модификацией счетчика TERZ 94, в котором электронная головка счетного механизма заменена на преобразователь расхода типа EC 24.

Применение
Преимущества
Характеристики
Документация

В стандартном исполнении TEC 24 применим для всех газов в соответствии с требованиями DVGW лист G 260 для неагрессивных и топливных газов, например, природный газ, городской газ, нефтезаводской газ, пропан, бутан, сжиженная газо-воздушная смесь, азот, углекислый газ (сухой), воздух и все инертные газы. Для агрессивных и химических газов (метан и др.) возможно специальное исполнение с тефлоновым покрытием, специальными материалами и спецсмазками.

Долговременная стабильность, отсутствие моментов вращения
Батарейное или сетевое питание - 2 литиевых элементов. Срок службы батарей при нормальном режиме работы составляет не менее 6 лет, их можно заменять без открытия корпуса.
Взрывозащита
Расчет коэффициента сжимаемости
Два импульсных выхода ВЧ (Vраб) и НЧ (Vраб или Vнорм)
Индикация расхода (ВЧ-датчик)
Цифровые интерфейсы - последовательный интерфейс RS 485 с протоколом Modbus
Выход тока 4-20 мA (трансмиттер)
Дистанционный счетный механизм (опция)

Взрывозащита	II2 G EEx ib[ia] IIC T3/T4 № допуска: TÜV 02 ATEX 1970
Вид защиты	IP 65
Окружающая температура	от -20°C до +60°C
Диапазон температур газа	от -10°C до +60°C (стандарт)
Датчик температуры	PT 1000
Диапазоны давлений	0,7 - 2 бар(a) 2 - 10 бар(a) 8 - 40 бар(a) 0,8 - 5 бар(a) 4 - 20 бар(a) 14 - 70 бар(a)
Напряжение питания	2 литиевых батареи по 3,6 В (срок службы > 6 лет) Срок службы батареи аварийного питания при внешнем напряжении питания 24 В/DC через интерфейс или выход тока > 12 лет
Выходы	• 3 транзисторных выхода: - ВЧ для Vраб - НЧ (программируемый) для Vраб или Vнорм - сигнал сбоя Umax = 28 В, Imax = 60 мA, Pmax = 420 мВт • аналоговый выход 4 - 20 мA (только при внешнем напряжении питания), гальван. развязка, макс. сопротивление нагрузки 260 Ом
Интерфейсы	RS 485 (протокол Modbus) / внешнее напряжение питания
