Расходомер переменного перепада давления

Цена: по запросу

Принцип работы расходомеров переменного перепада давления основан на зависимости перепада давления, создаваемого устройством, установленным в трубопроводе и изменяющем сечение потока, от расхода измеряемого газа. Наибольшее распространение получили расходомеры на базе стандартных сужающих устройств в виде диафрагм. В зависимости от давления и условного прохода, конструкции и требований монтажа различают: камерные (ДКС), бескамерные (ДБС), камерные фланцевые (ДФК) и специальные диафрагмы. Измерение расхода по методу переменного перепада давления с помощью стандартных сужающих устройств осуществляется в соответствии с ГОСТ 8.586-2005.

Применение
Преимущества
Характеристики

Расходомеры переменного перепада давления на диафрагмах давно нашли применение в качестве промышленных приборов для измерения расхода газа во многих секторах экономики - в газовой, нефтяной, нефтехимической промышленности, энергетике, коммунальном хозяйстве, где необходимо производить замеры расхода газа, транспортируемого по трубопроводам. Они исправно функционируют при различных температурных режимах – от минус 60°С до плюс 50°С.

К достоинствам расходомеров переменного перепада давления на базе стандартных сужающих устройств – диафрагм - относятся:

сравнительно высокая точность измерения;
недорогая стоимость;
отсутствие подвижных частей;
возможность, измерения любых расходов (при некоторых ограничениях) жидкости, пара и газа, находящихся при различных температурах и давлениях;
легкость серийного изготовления приборов;
возможность измерения очень больших расходов газа (до 360 000 м3/ч);
поверка беспроливным методом;
отсутствие необходимости в высокой степени очистки газа.

К недостаткам следует отнести:

необходимость во внешнем питании;
узкий диапазон измерения, не более 1:3 (при появлении многопредельных «интеллектуальных» датчиков диапазон возможно расширить до 1:10);
большие потери давления;
большие длины прямых участков;
малый межповерочный интервал.
некоторую потерю энергии потока;
относительную трудность промышленного применения при малых расходах вещества, в пульсирующих потоках и потоках вещества, содержащего инородные примеси, а также потоках вещества, находящегося при параметрах, близких к равновесным.

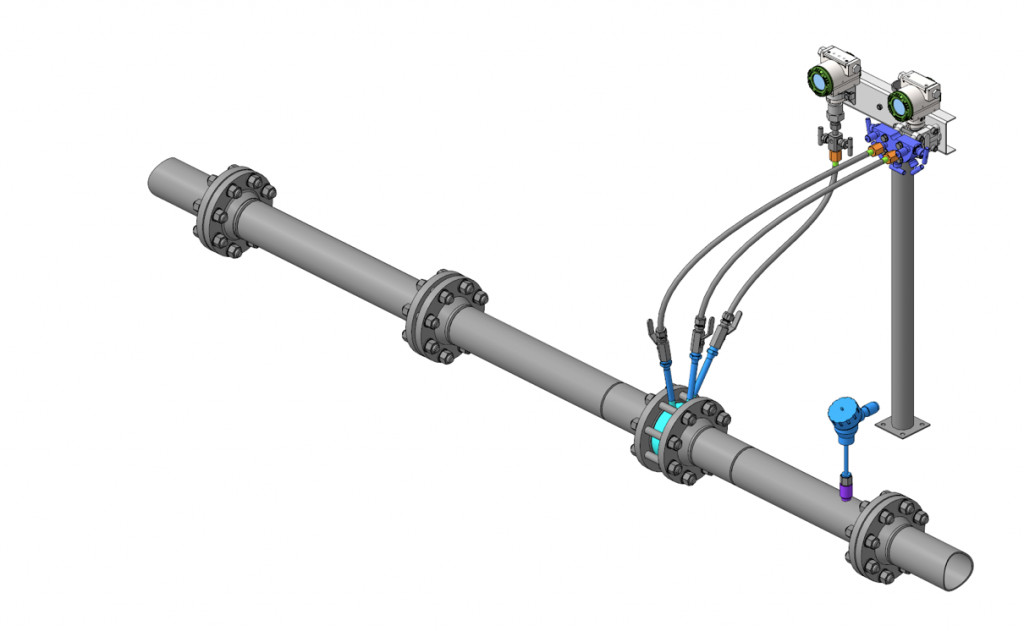

В общем случае расходомер переменного перепада давления на диафрагме включает следующие основные элементы:

Диафрагма
Измерительный трубопровод с прямыми участками
Преобразователь перепада давления
Преобразователь абсолютного давления
Импульсные линии и соединители
Термопреобразователь сопротивления
Вычислитель объема газа (электронный корректор)

Расход среды определяют методом переменного перепада давления. Метод основан на создании в измерительном трубопроводе с помощью диафрагмы местного сужения потока, часть потенциальной энергии которого переходит в кинетическую энергию, средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше расход среды, и, следовательно, она служит мерой расхода.
