Комплекс для измерения количества газа ТМЕ400-VC/VCF

Комплексы для измерения количества газа ТМЕ400-VC и ТМЕ400-VCF - это высокоточное, надежное и экономически выгодное решение для коммерческого и технологического учета газа.

Системы измерения газа ТМЕ400-VC и ТМЕ400-VCF являются версиями электронного турбинного счетчика TME400, который дополнительно оснащен встроенными датчиками давления и температуры, а электронный блок при этом выполняет функции полноценного преобразователя - корректора объема газа. Таким образом, помимо измерения рабочего расхода и объема газа, измерительный комплекс рассчитывает значение объема и расхода газа, приведенного к стандартным условиям, в том числе согласно ГОСТ 2969-63. Благодаря этому дополнительное устройство - вычислитель (корректор) объема газа - не потребуется, что является более экономичным и удобным решением.

Применение в конструкции счетчика электронного блока вместо механической головки позволяет производить полиномиальную коррекцию измеренного счетчиком в рабочих условиях объема газа. Тем самым минимизируя погрешность измерений до 0,7%, что сравнимо с погрешностью ультразвукового счетчика, но значительно экономичнее по стоимости.

TME400-VC представляет собой комплекс для учета рабочего объема неагрессивных и горючих газов в соответствии с ГОСТ Р 8.740-2011. TME400-VC используется преимущественно для технологического учета. TME400-VC имеет два выхода, высокочастотный (ВЧ) и низкочастотный (НЧ), причем ВЧ-выход предпочтительно используется для снятия показаний счетчика для задач управления. В дополнение к этим выходам TME400-VC имеет последовательный интерфейс RS 485 для считывания цифровых данных и параметрирования.

TME400-VCF является версией TME400-VC для коммерческого учета газа. TME400-VCF является турбинным счетчиком с вычислителем для коммерческого учета, который по своим функциям и принципу работы эквивалентен TME400-VC. Основное отличие заключается в конструкции корпуса и 2-канальном подключении электронного блока. Длина корпуса счетчика в данной модификации составляет 3 ДУ, связь измерительного механизма счетчика с электронным блоком осуществляется одновременно по двум импульсным каналам.

В Российской Федерации для коммерческого учета можно использовать любую модификацию счетчика TME400, т.к. ГОСТ Р 8.740-2011 не требует наличия двух независимых каналов передачи сигнала от турбины до счетного механизма счетчика.

Электронный турбинный счетчик газа TME400 с учетом всех модификаций внесен в реестр утвержденных типов средств измерения, запись во ФГИС "Аршин" можно посмотреть по данной ссылке.

• Применение
• Модификации
• Характеристики
• Документация



Применение TME400-VC/VCF:

Комплексы измерения количества газа ТME400-VC и TME400-VCF предназначены для измерения объема и объемного расхода природного газа, биогаза, этилена, этана, пропана, бутана, азота, углекислого газа (сухого), аргона, воздуха и прочих газов при рабочих и стандартных условиях.

Для агрессивных газов (например, биогаз, кислый газ или этилен) имеются специальные исполнения с тефлоновым покрытием, специальными материалами, смазками.

ТME400-VC и TME400-VCF оснащены встроенными датчиком абсолютного давления и платиновым термопреобразователем сопротивления типа Pt1000. Электронный блок данных модификаций выполняет функцию вычислителя, приводя объем и расход газа к заданным стандартным условиям, в т.ч. согласно ГОСТ 2939-63. Благодаря этому дополнительное устройство - вычислитель (корректор) объема газа - не потребуется, что является более экономичным и удобным решением.



Принцип действия TME400-VC/VCF:

Комплексы TME 400-VC/VCF основаны на хорошо зарекомендовавшей себя серии счетчиков RMG TRZ03.

В отличие от механических турбинных счетчиков газа особенностью счетчиков TME 400 является магнитный диск, расположенный на валу турбинного колеса и вращающийся с той же скоростью. Датчик Виганда сканирует этот диск и с каждым оборотом генерирует электрический импульс, который передается на электронный блок счетчика. Один такой импульс прямо пропорционален прошедшему объему газа. Таким образом счетчик может отображать как текущий рабочий расход (Qm), так и суммарный прошедший через него рабочий объем газа (Vm). Рабочий объем определяется по числу оборотов турбины, подсчитываемых с помощью датчика Виганда, которые затем суммируются во внутренних архивах. Результат регистрируется в электронном счетчике.

Рабочий объем определяется в текущих условиях давления и температуры, которые также регистрируются. Встроенный вычислитель TME400-VC позволяет определять объем, приведенный к стандартным условиям на основании рабочего объема и данных о текущих давлении и температуре (вычислитель объема). Для корректного определения характеристик газа можно рассматривать специальные свойства газа с использованием различных моделей газа. Измеренный рабочий объем и/или рассчитанный стандартный объем суммируются и архивируется в памяти счетчика.

Счетчики состоят из корпуса, измерительного механизма и электронного блока. Электронный блок счетчика может быть выполнен в виде отдельного узла, соединенного с корпусом счетчика кабелем длиной до 15 метров.



Модификации турбинного счетчика TME400:

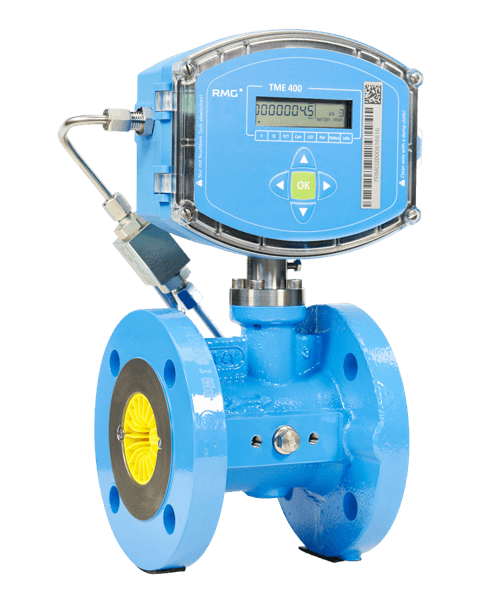

Модификация TME400-VС

TME400-VС — связь электронного блока счетчика с измерительным механизмом осуществляется по одному импульсному каналу. В данной модели дополнительно встроены датчики давления и температуры, и осуществляется приведение объема и расхода газа к стандартным условиям.

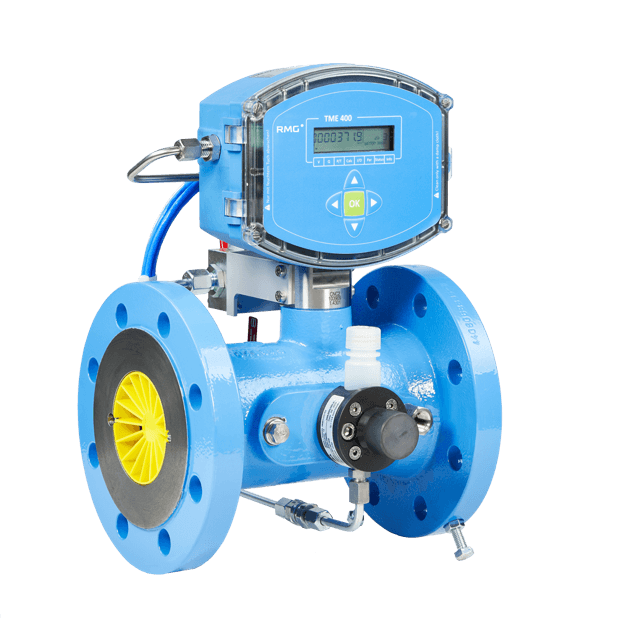

Модификация TME400-VСF

TME400-VСF — связь электронного блока счетчика с измерительным механизмом осуществляется одновременно по двум импульсным каналам. Длина корпуса счетчика составляет 3DN. В данной модели дополнительно встроены датчики давления и температуры, и осуществляется приведение объема и расхода газа к стандартным условиям



Особенности ТМЕ400-VC/VCF:

В зависимости от условий эксплуатации турбинное колесо счётчика газа TRZ 03 изготавливается из пластмассы либо алюминия. Для предотвращения несанкционированного доступа корпус пломбируется. Также возможно оснащение прибора дополнительным контрольным колесом.

Счётный механизм выпускается в разных модификациях. Он бывает оснащён высоко- и низкочастотными датчиками (HF и NF). Они служат для передачи данных об измеренном объёме на вспомогательные устройства в целях их последующей обработки.

Счетчики модификаций ТМЕ400-VC и TME400-VCF дополнительно оснащены встроенными датчиками давления и температуры, а электронный блок выполняет функции полноценного преобразователя (корректора объема газа). Таким образом, помимо измерения рабочего расхода и объема газа, счетчик рассчитывает значение объема и расхода газа, приведенного к стандартным условиям. Благодаря этому отпадает потребность во внешнем преобразователе.

Во всех устройствах ТМЕ400 имеется поддерживающая батарея с длительным сроком эксплуатации, которая обеспечивает безопасность работы при сбоях питания.



Основные технические характеристики TME400-VC/VCF:

• Диапазон измерений расхода газа при рабочих условиях, м³/ч: от 5 до 16 000
• Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %:

	Qmin ≤ Q ≤ <0,2Q max:	0,2Qmax ≤ Q ≤ Qmax
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях без коррекции *, δРУ, %	от ±2,0 до ±3,0	от ±1,0 до ±2,0
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях с коррекцией в диапазоне от Qmin до Qmax *, δРУ, %	от ±0,5 до ±1,0<	от ±0,5 до ±1,0
Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям **, δПР, %	± 0,5	± 0,5

*Диапазоны измерений расхода газа, а также значения максимального (Qmax), минимального (Qmin) расхода газа определяются в зависимости от диаметра счетчика и условий эксплуатации

**

• Диаметр условного прохода, мм (дюйм): от 25 (1″) до 500 (20″).
• Температура окружающей среды, ^oС: от - 25 до + 55
• Диапазон измерения абсолютного давления газа (только для TME400-VC/VCF), МПа: от 0,08 до 4,0
• Питание: Встроенная батарея 3,6 В 16,5 А·ч / внешнее 6-24 В
• Отображение информации: LCD.
• Каналы передачи данных:
  • импульсный, 2 шт.(опционально);
  • RS - 485/232, 3 шт.;
• Габаритные размеры (в зависимости от типоразмера), не более, мм:
  • Длина от 120 до 1500.
  • Ширина от 235 до 750.
  • Высота от 225 до 600.
  • Масса, кг от 10 до 1600.
• Срок службы: 20 лет.
• Интервал между поверками 4 года.
