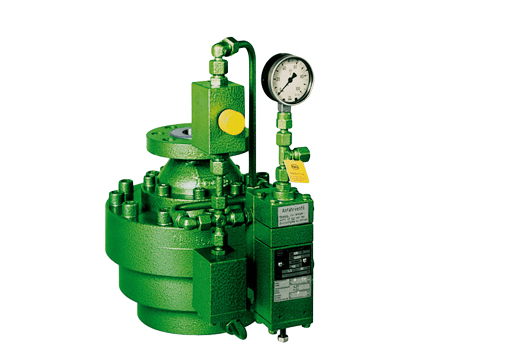

Предохранительный сбросной клапан HON 850

Особенности HON 850:

• Прямой проход
• Установка не зависит от положения
• Безопасный режим эксплуатации
• Высокая точность срабатывания
• Малое время перемещения исполнительного органа
• По выбору с шуморедуцирующей выходной частью системы HON 512 (RMG 512)

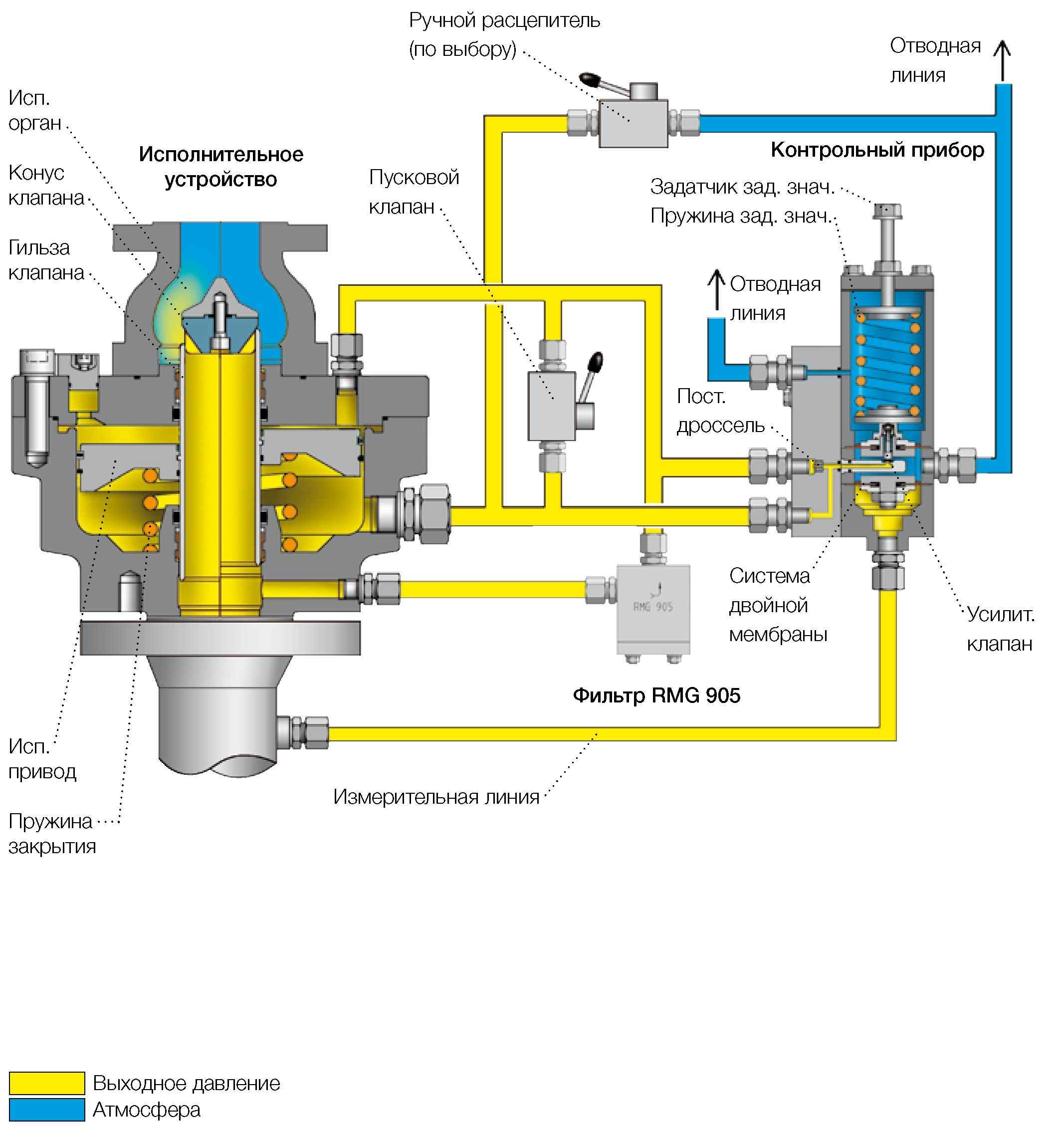

Задача предохранительного сбросного клапана (ПСК) HON 850 (RMG 850) состоит в автоматическом открытии, как только давление в системе, подлежащей защите, достигнет установленного давления срабатывания. Предохранительный сбросной клапан состоит из исполнительного устройства и контрольного прибора, причем в исполнительном устройстве исполнительный орган и исполнительный привод объединены в один конструктивный узел. Для защиты от загрязнения контрольного прибора и постоянного дросселя предварительно подключен фильтр тонкой очистки.

Исполнительный орган образуется подвижной гильзой и конусом клапана, фиксировано расположенного в корпусе. Эта конструкция имеет преимущество, что при срабатывании поток проходит через прибор в направлении оси (нет перемены направления), и тем самым по направлению оси возникают только реактивный усилия. Подвижная гильза дает значительное выравнивание давления, т.е. изменяющиеся рабочие давления не оказывают влияния на характеристику срабатывания предохранительного сбросного клапана.

Исполнительный привод фиксировано соединен с гильзой клапана исполнительного органа. Верхняя и нижняя зона исполнительного привода соединены постоянным дросселем, встроенным в контрольный прибор, таким образом, как правило, в этих зонах всегда имеет место одинаковое давление, и исполнительный орган удерживается пружиной закрытия в закрытом положении.

Высокая точность срабатывания предохранительного сбросного клапана достигается тем, что контрольный прибор оснащен чувствительной системой двойной мембраны (чувствительные элементы), и тем, что между мембранами расположен усилительный клапан. Давление в системе, подлежащей защите, подводится на верхнюю сторону системы двойной мембраны и сравнивается с управляющей величиной (усилие пружины заданного значения), которая задается регулировочным винтом заданного значения.

В нормальном рабочем состоянии усилительный клапан закрыт; давления в верхней и нижней зоне исполнительного привода одинаковы. При достижении контролируемым давлением значения срабатывания, установленного на контрольном приборе, клапана в системе двойной мембраны открывается.

Благодаря этому давление в зоне исполнительного привода под поршнем привода снижается. Давление в системе на верхней стороне исполнительного привода ведет гильзу против пружины закрытия в направление открытия, предохранительный сбросной клапан дает выходному давлению выйти в атмосферу.

Если контролируемое давление опускается ниже установленного заданного значения, усилительный клапан закрывается, и давление в нижней зоне исполнительного привода тем снова тем самым повышается. При достижении выравнивания давления между нижней и верхней зоной исполнительного привода предохранительный сбросной клапан снова автоматически герметично закрывается.

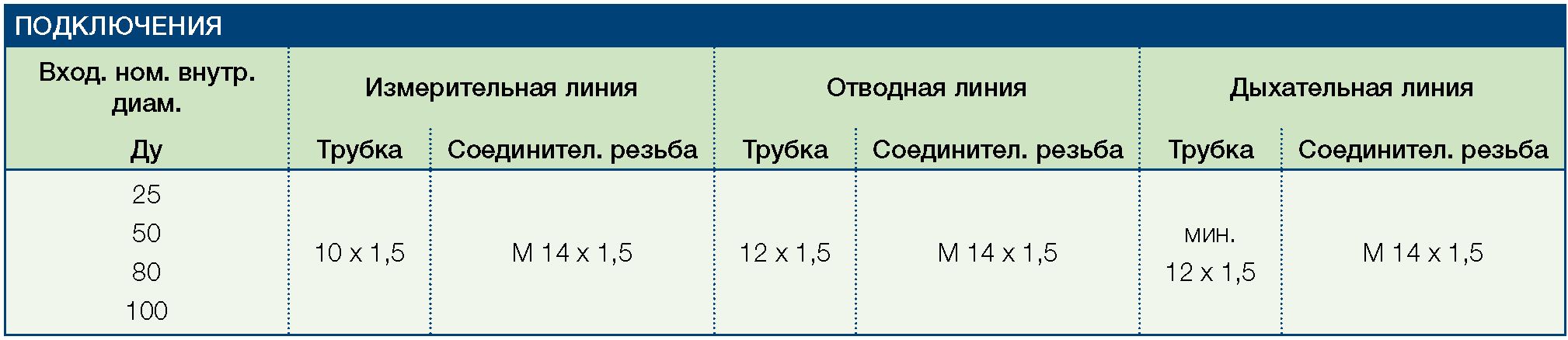

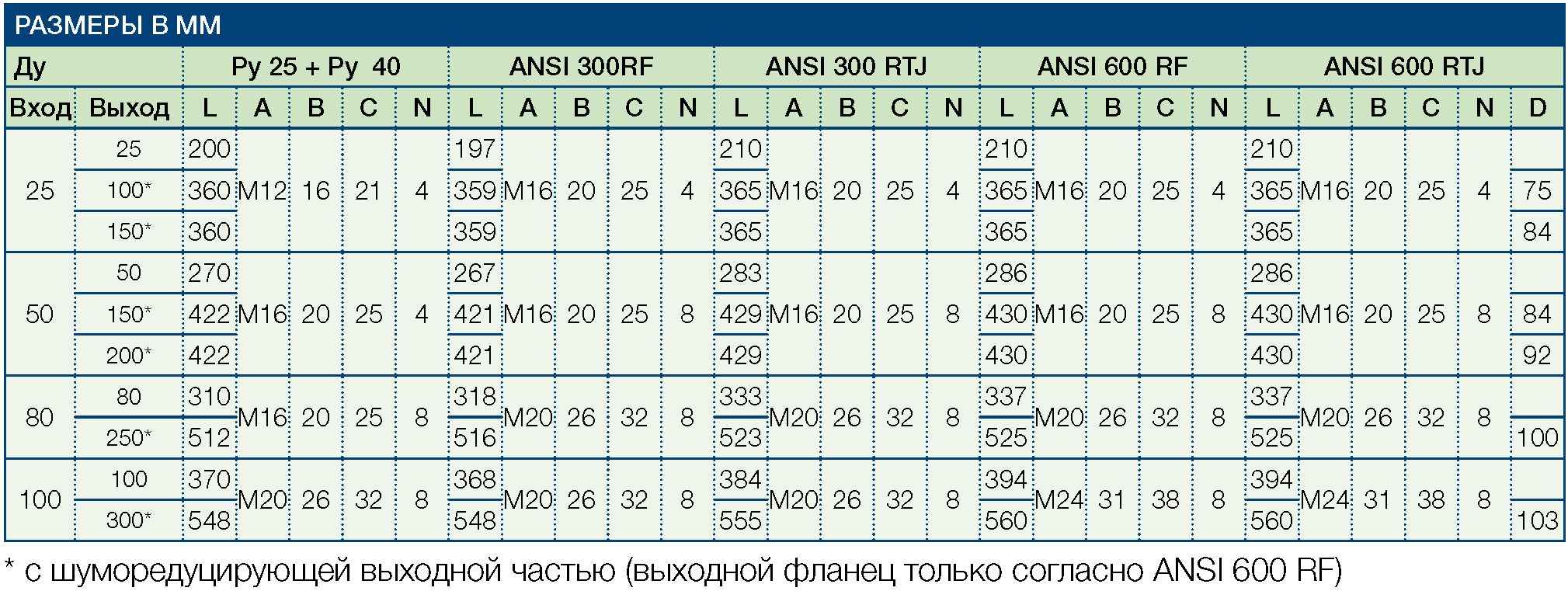

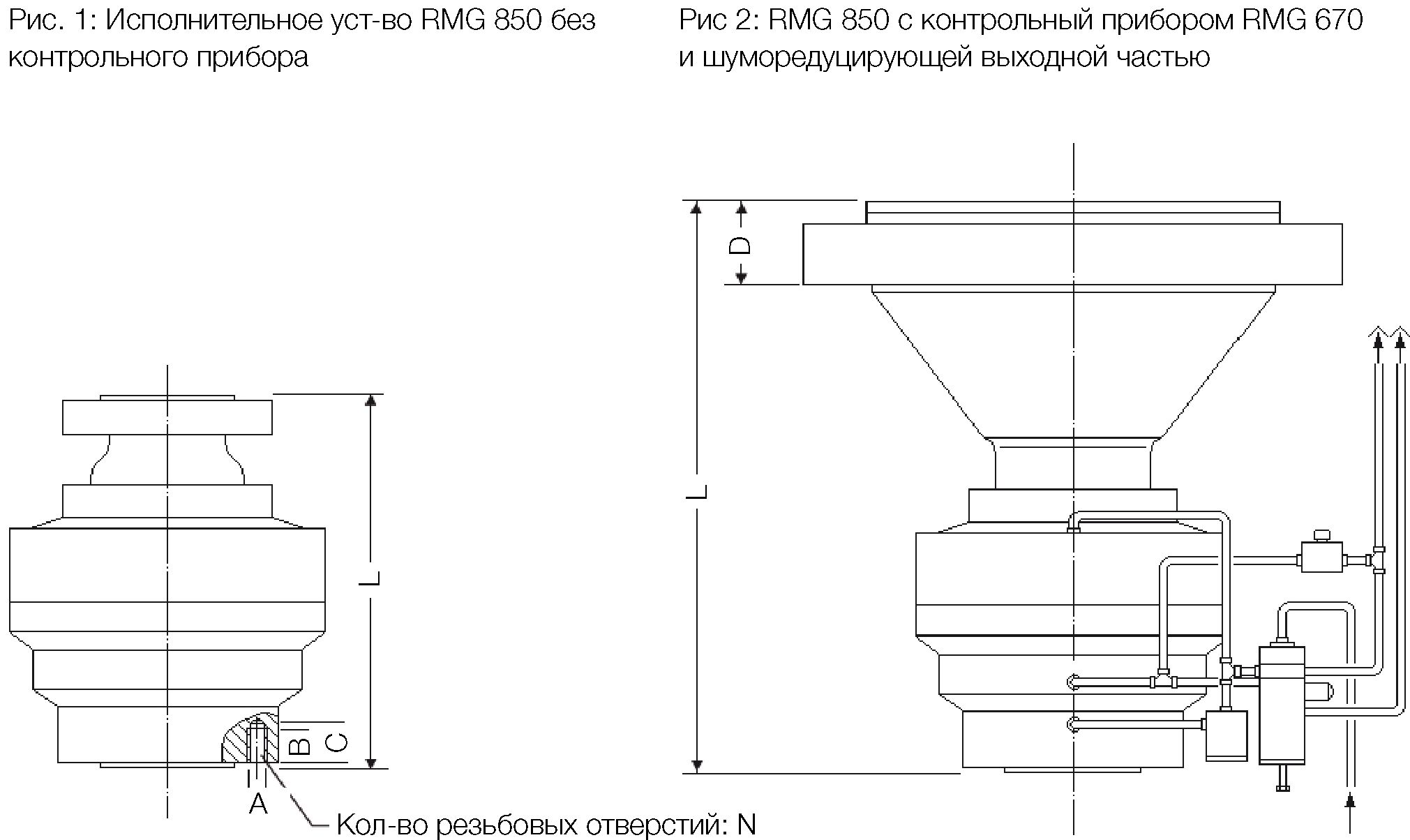

Размеры и Подключения

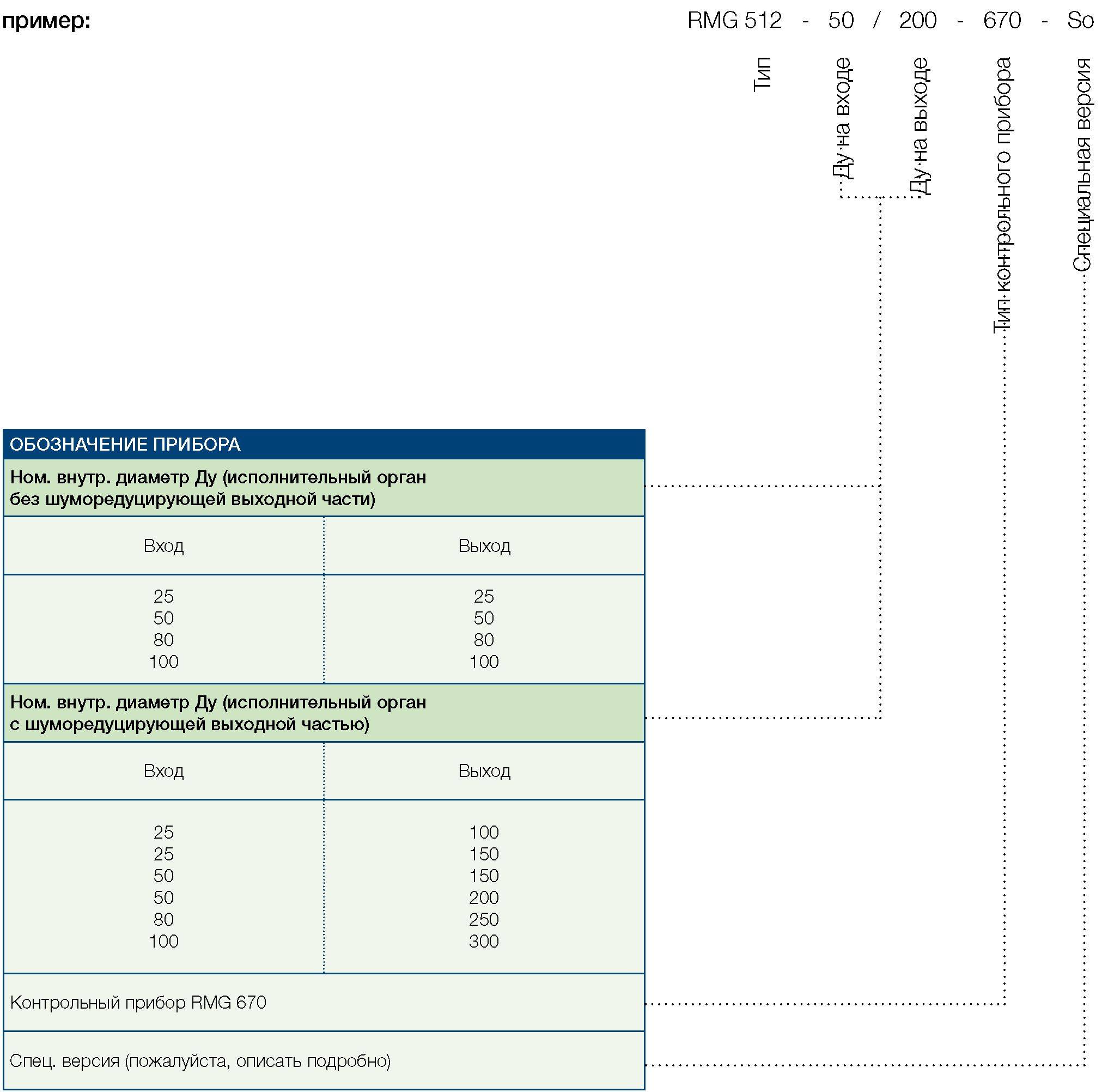

Обозначение прибора

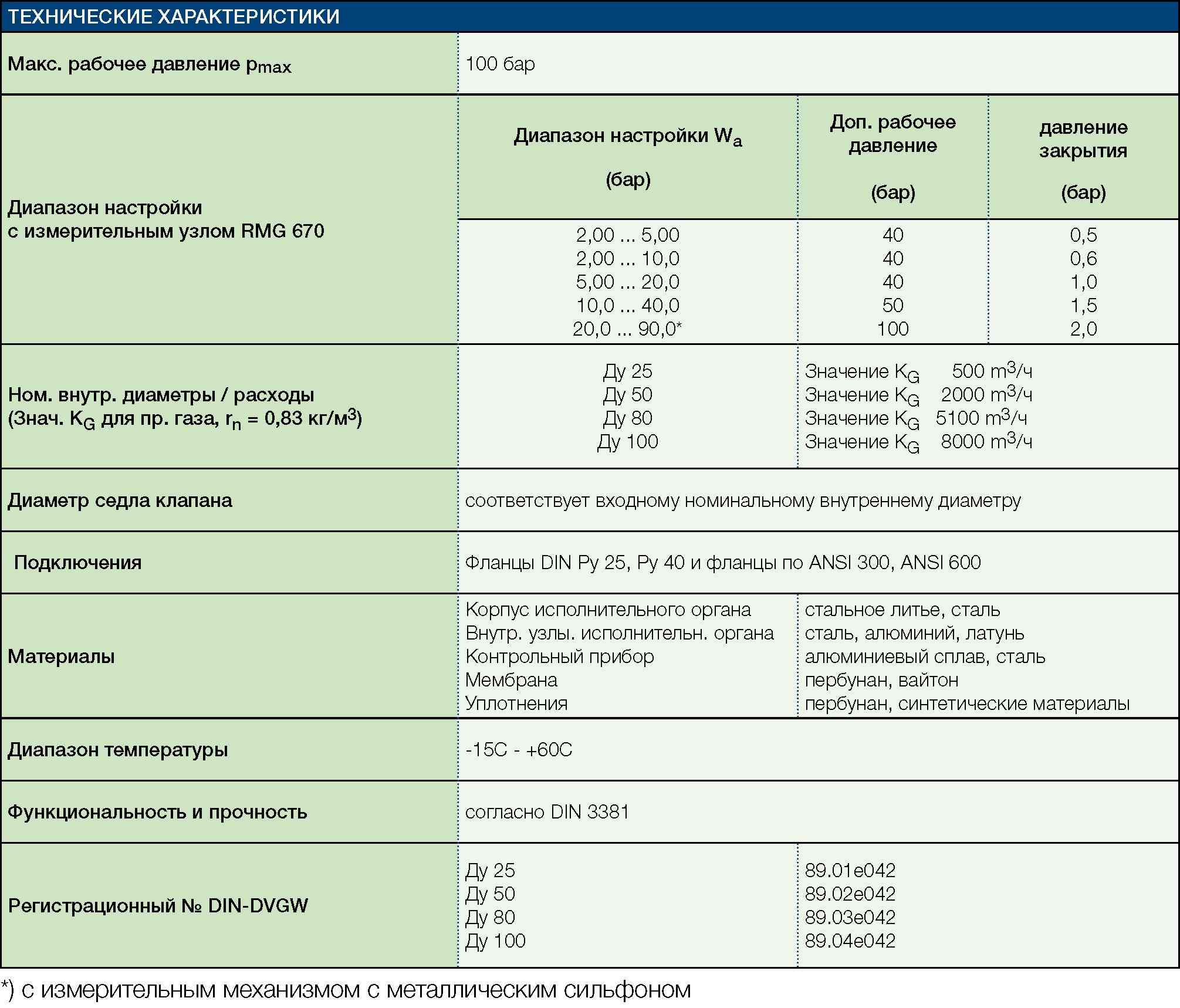

Техническая информация о продукте HON 850
