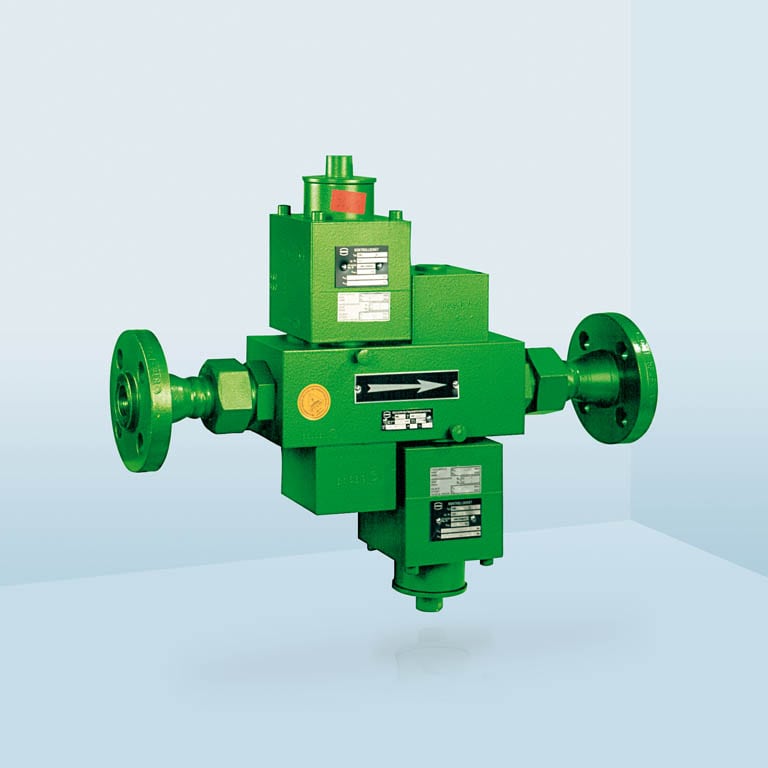

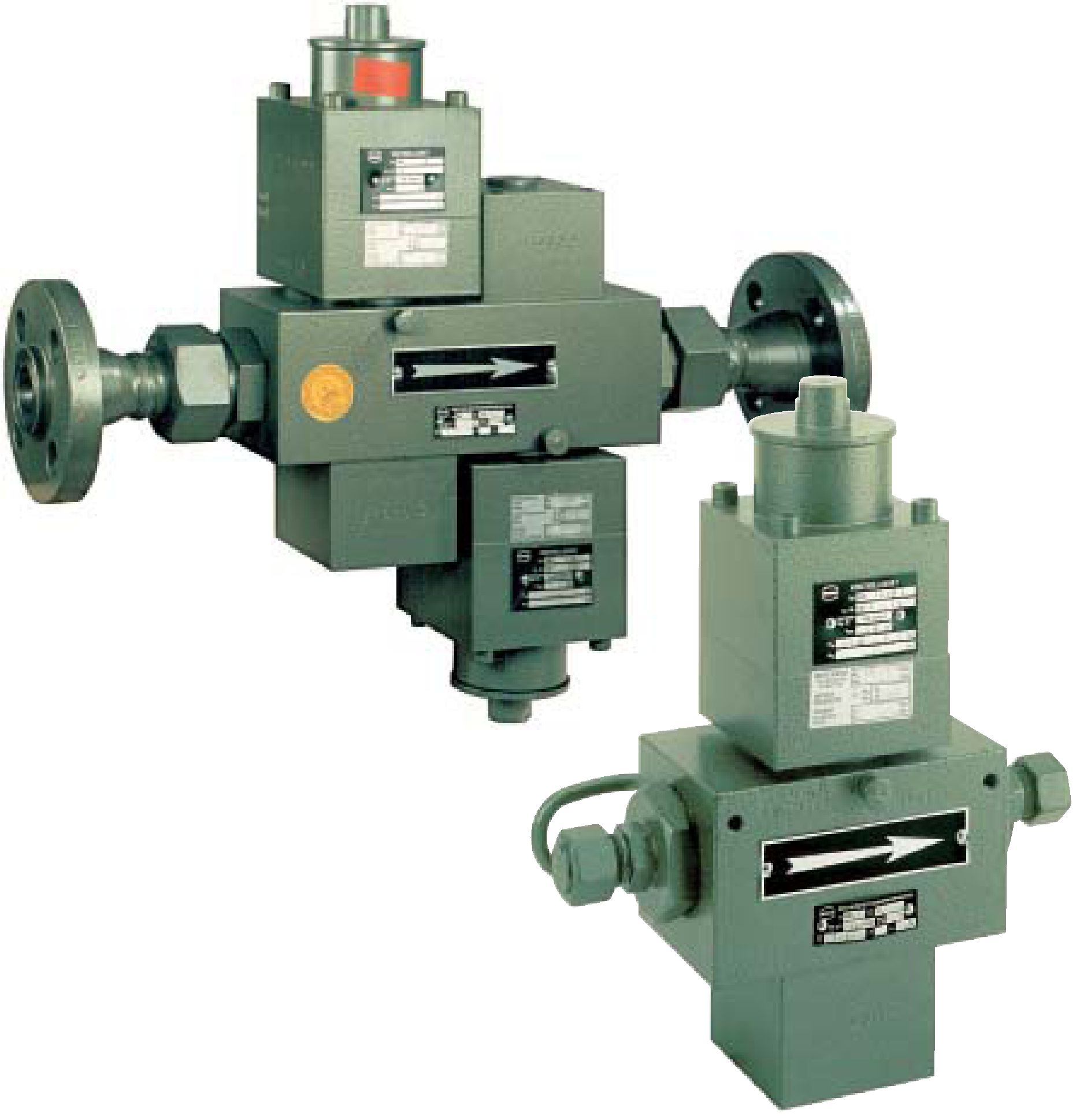

Предохранительный отсекающий клапан HON 703

Предохранительный отсекающий клапан HON 703

Цена: от 488 691 ₽*

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Предохранительные отсекающие клапаны (ПОК) HON 703 и HON 704 (прежнее название до ребрендинга - RMG 703 и RMG 704) производства компании Honeywell Gas Technologies GmbH предназначены для автономного отсечения потока в газорегулирующей установке в случае, когда давление в системе достигает верхней или нижней границы срабатывания.

Двойное предохранительное отсекающее устройство HON 703 состоит из двух функциональных модулей, работающих независимо друг от друга. Таким образом, выполняется требование рабочего листа 491 DVGW, которое состоит в следующем: в газорегулирующих установках с соотношением давлений pexmax - pB^ доп > 16 бар и pвxmax/pвых доп > 1,6 должны быть установлены два независимых ПОК.

Основные области применения HON 703/704:

  • основное предохранительное устройство газорегулирующих установок в коммунальном хозяйстве, на промышленных предприятиях и у отдельных потребителей;
  • используется также для участков с малой нагрузкой в более крупных станциях газорегулирования;
  • применим для природного газа и любых неагрессивных газов.





Преимущества HON 703/704:

  • HON 703 представляет из себя два независимых друг от друга предохранительных отсекающих устройства в одном корпусе (ПОК-тандем);
  • HON 704 представляет из себя отдельный предохранительный отсекающий клапан (ПОК);
  • компактная конструкция, простая структура;
  • прибор удобен в обслуживании за счет возможности замены функциональных узлов (сменная система);
  • выборочно может оснащаться контрольными приборами K 1a, K 2a, K 16, K17, K 18;
  • выравнивание давления посредством шарового крана или кнопочного вентиля HON 913 (RMG 913).


1. Технические данные

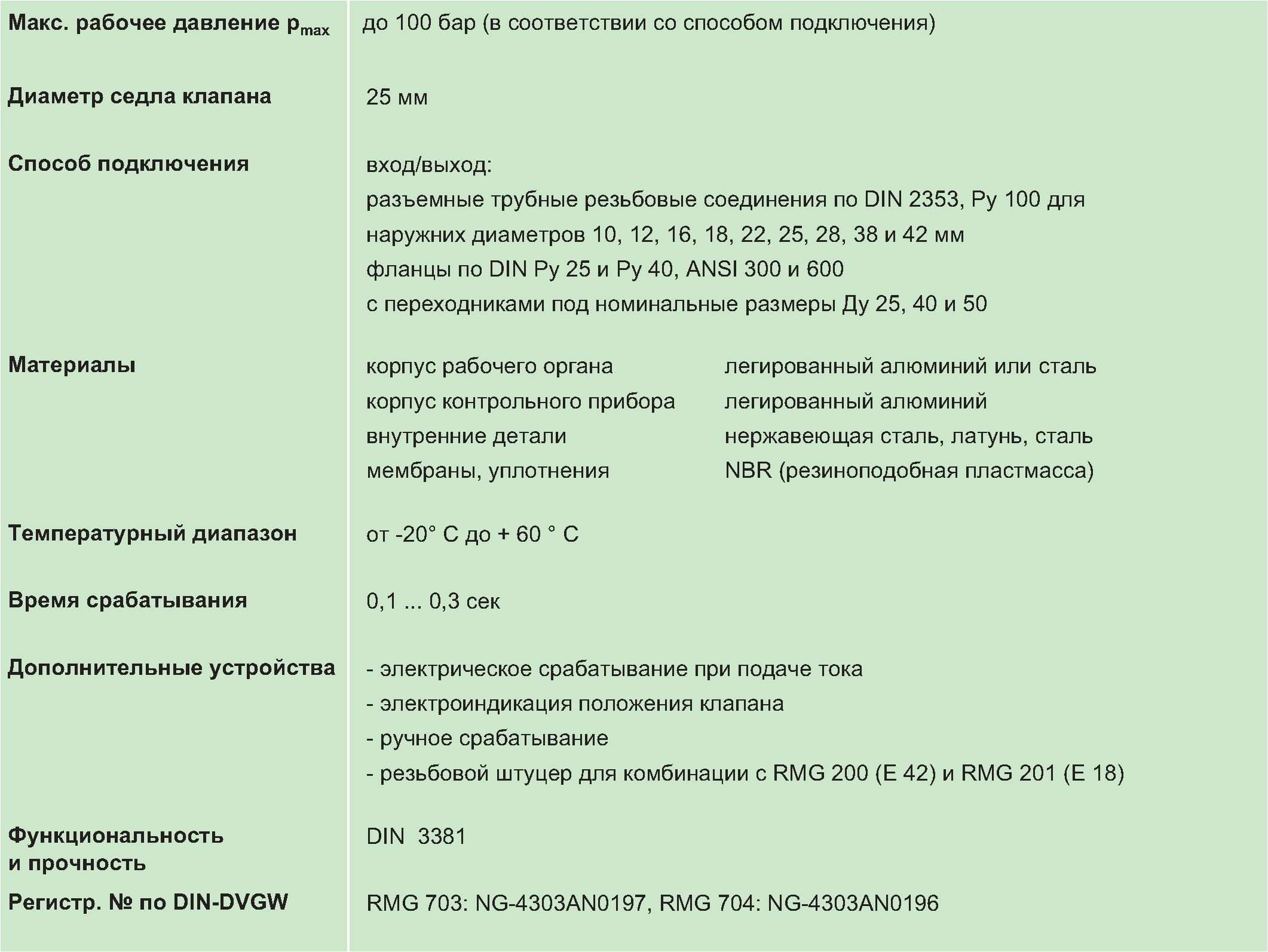

Технические данные

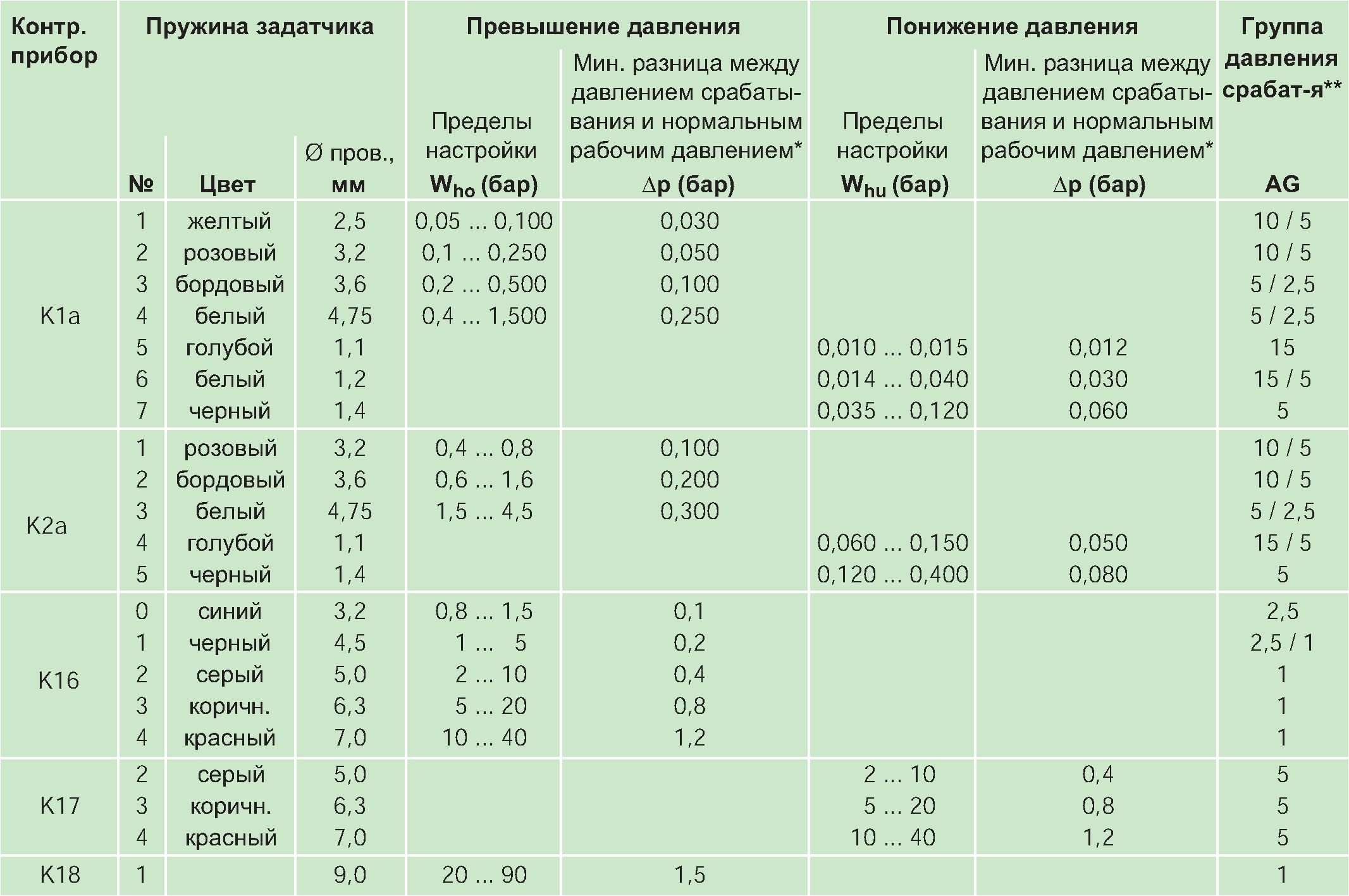

Диапазоны настройки контрольных приборов ПОК

Диапазоны настройки контрольных приборов ПОК

*) Внимание: Если контрольные приборы предназначены одновременно для верхнего и нижнего давления срабатывания, то разница между установленными значениями pso и psu должна быть минимум на 10% больше, чем сумма заданных для Apo и Apu величин.

**) Более высокие AG-группы относятся к первой половине диапазона настройки, более низкие - ко второй.

2. Размеры HON 703

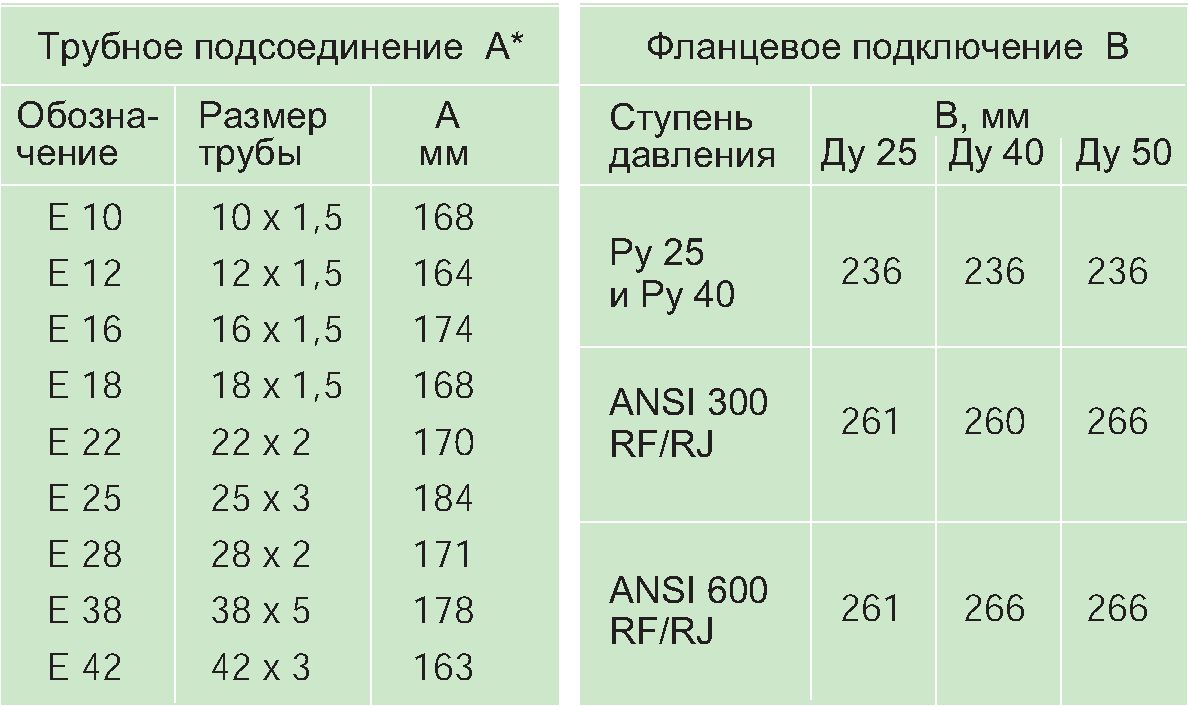

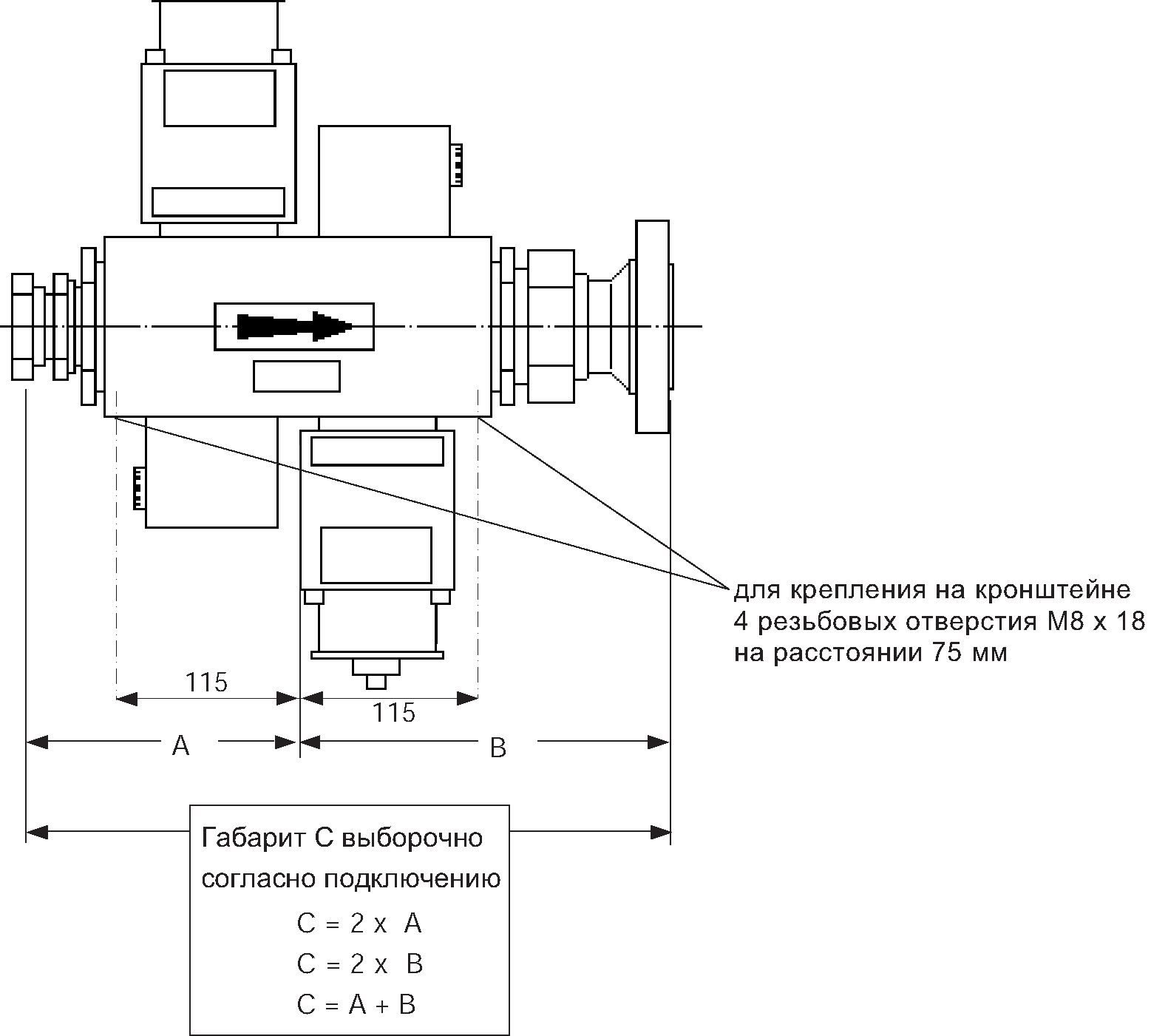

Схема размеров HON 703 Размеры HON 704

* разъемное трубное резьбовое соединение с врезающим кольцом по DIN 2353

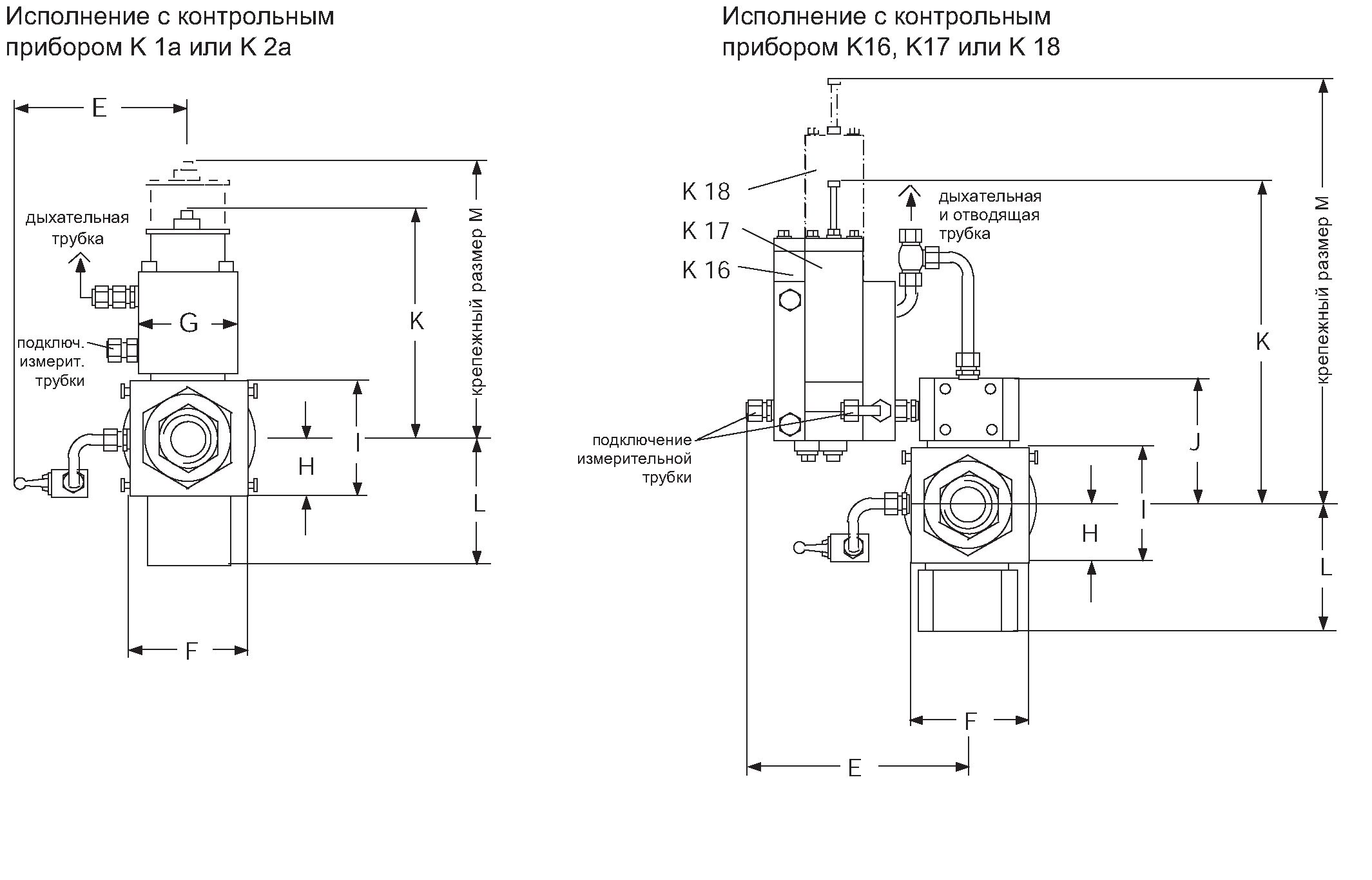

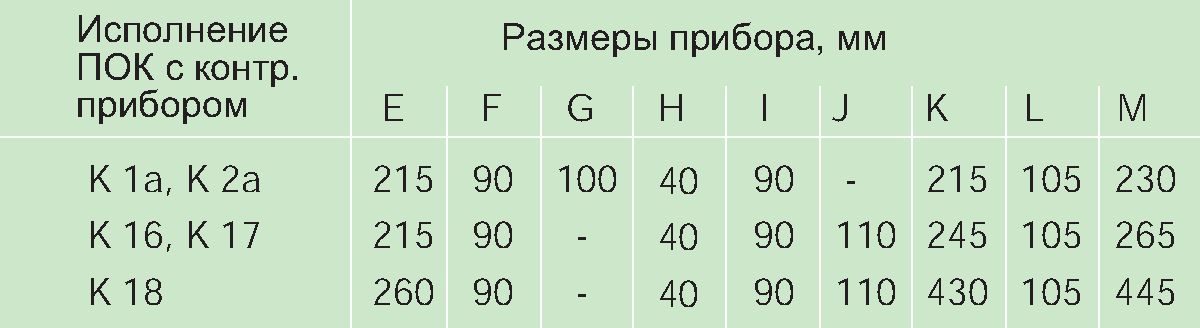

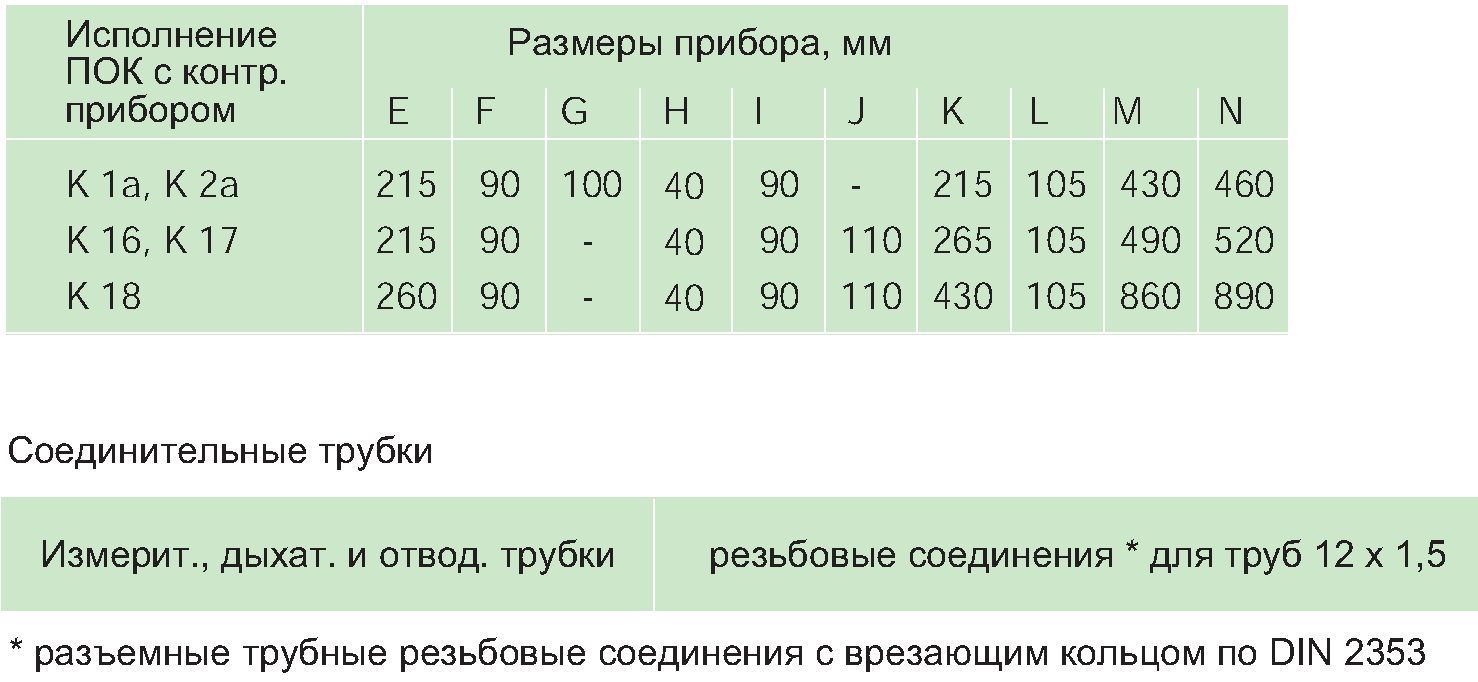

Схема исполнения с контрольным прибором Таблица "Исполнение ПОК с контрольным прибором"

* разъемное трубное резьбовое соединение с врезающим кольцом по DIN 2353

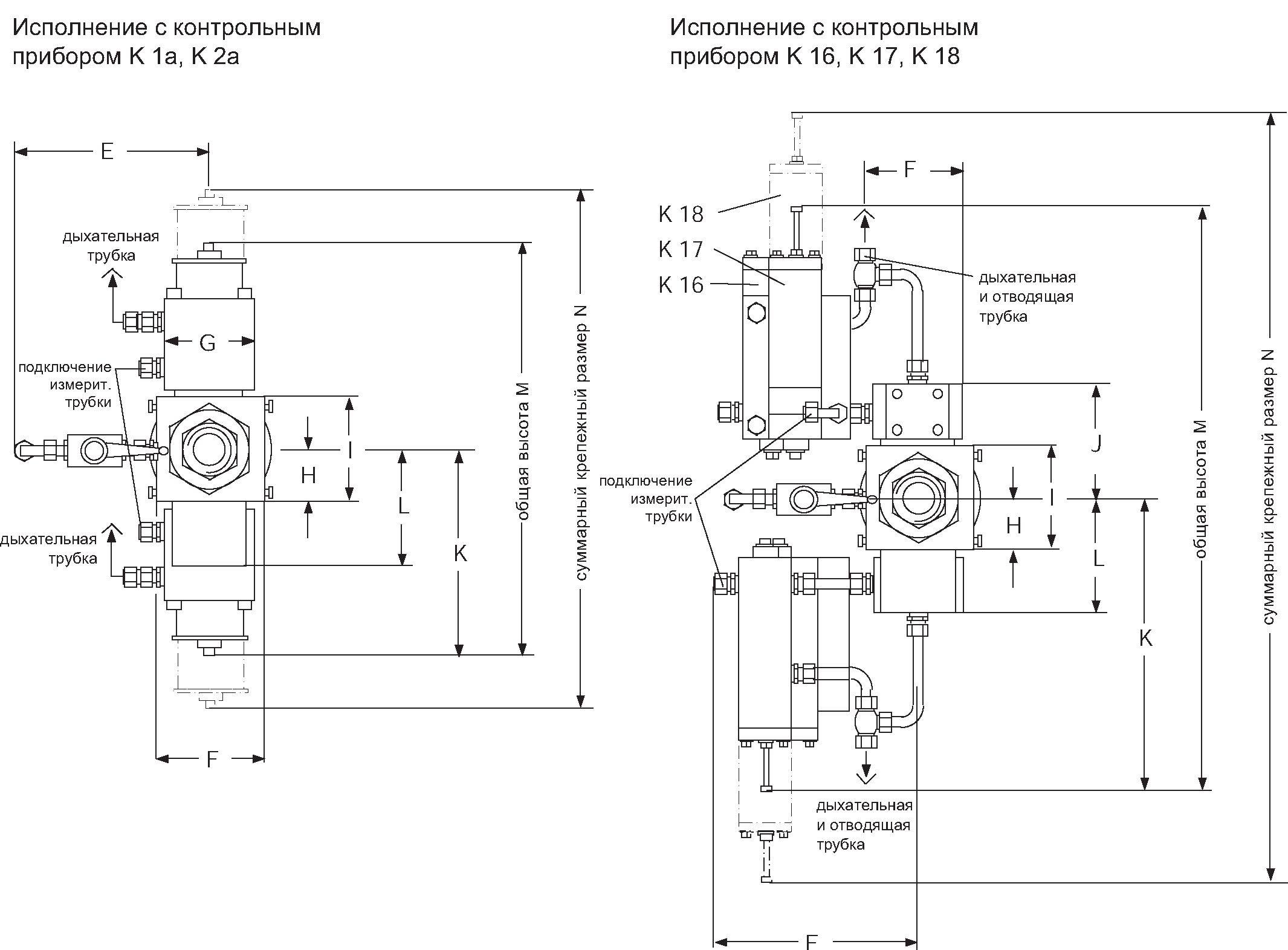

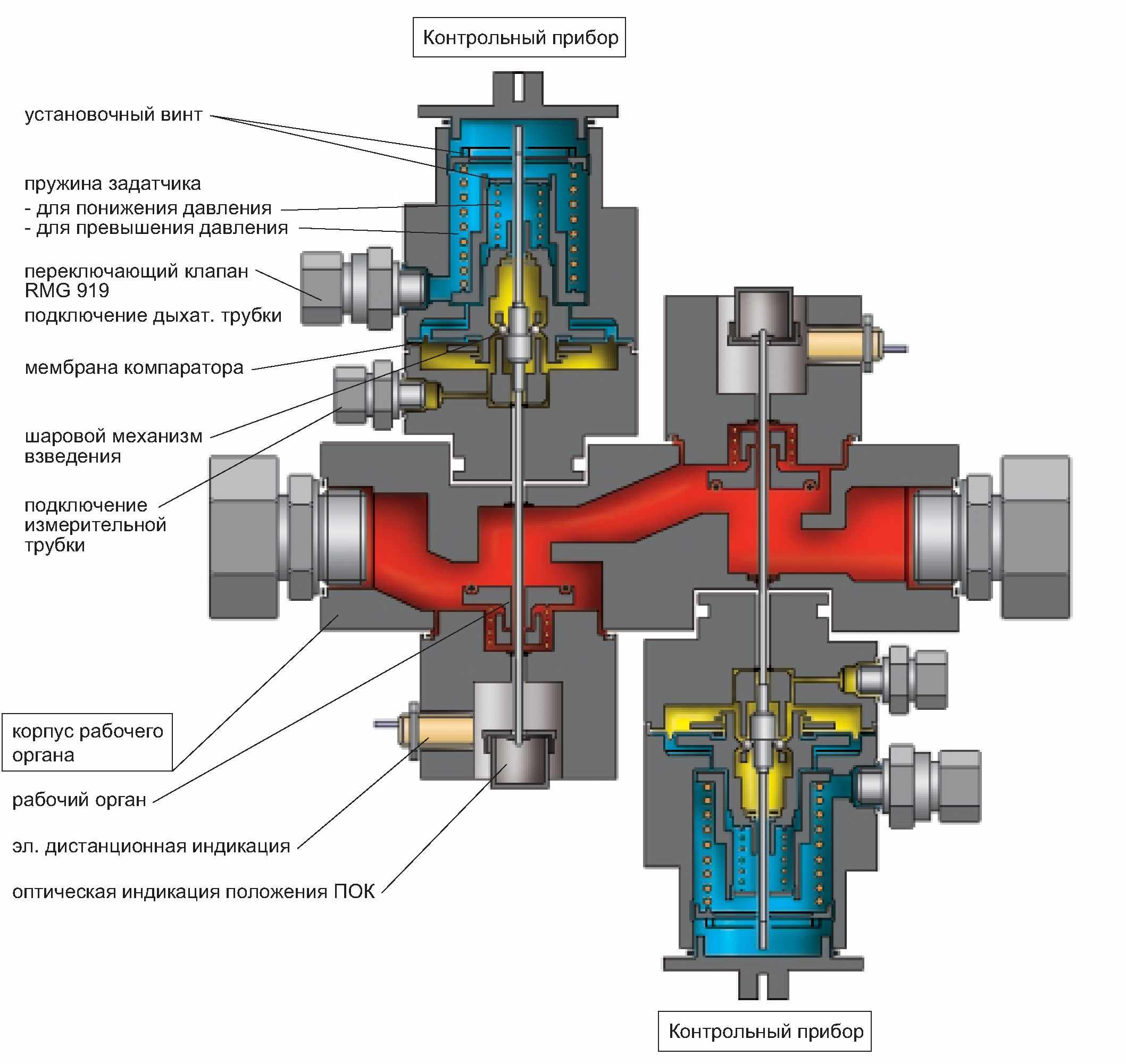

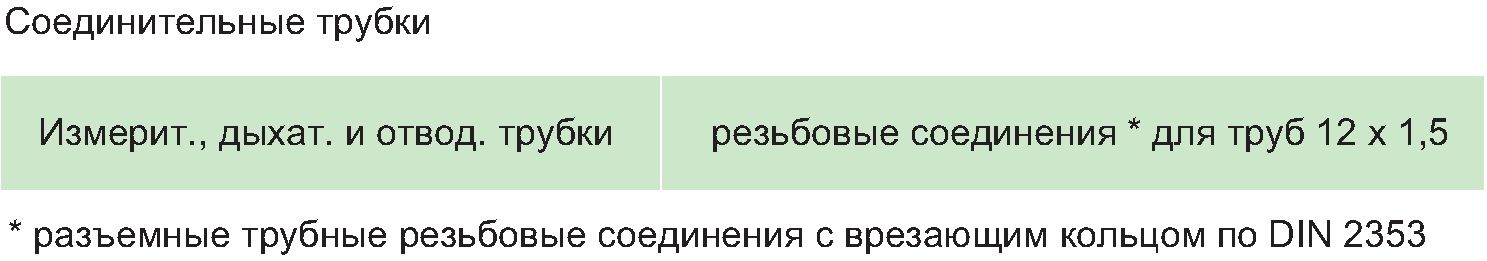

Схема HON 703 Размеры прибора Соединительные трубки

3. Конструкция и принцип действия

Предохранительные отсекающие клапаны HON 703/704 (RMG 703/704) предназначены для автономного отсечения потока в газорегулирующей установке, как только давление в системе достигает верхней или нижней границы срабатывания. Двойное предохранительное отсекающее устройство HON 703 состоит из двух функциональных модулей, работающих независимо друг от друга. Таким образом, выполняется требование рабочего листа 491 DVGW, которое состоит в следующем: в газорегулирующих установках с соотношением давлений pexmax - pB^ доп > 16 бар и pвxmax/pвых доп > 1,6 должны быть установлены два независимых ПОК. Предохранительный отсекающий клапан HON 704, идентичный ПОК HON 703 по конструкции, тем не менее выполнен в виде отдельного ПОК.

Предохранительные отсекающие клапаны HON 703/704 (RMG 703/704) состоят из следующих основных компонентов: корпус рабочего органа, переключатель, контрольный прибор и байпасный вентиль. Оба прибора особенно удобны в обслуживании. Каждый функциональный узел может быть демонтирован путем отвинчивания соответствующих соединительных болтов, корпус рабочего органа при этом остается в трубопроводе.

Принцип функционирования с контрольным прибором HON 673 (RMG 673) (K 1a, K 2a)

Давление, подлежащее регулированию, подается на компаратор в контрольном приборе и сравнивается с заданными пружинами задатчика управляющими величинами (давление срабатывания). Когда давление превышает верхнюю границу или становится меньше нижнего предела срабатывания, компаратор при помощи взводного механизма переключателя переходит во взведенное положение и снимает фиксацию. Пружина сервопривода закрывает ПОК.

Указание: Открытие рабочего органа и стопорение штока клапана может быть проведено только вручную, после того как выходное давление в месте отбора станет ниже (после срабатывания pmax) или выше (после срабатывания pmin) величины повторного взведения.

Контрольный прибор

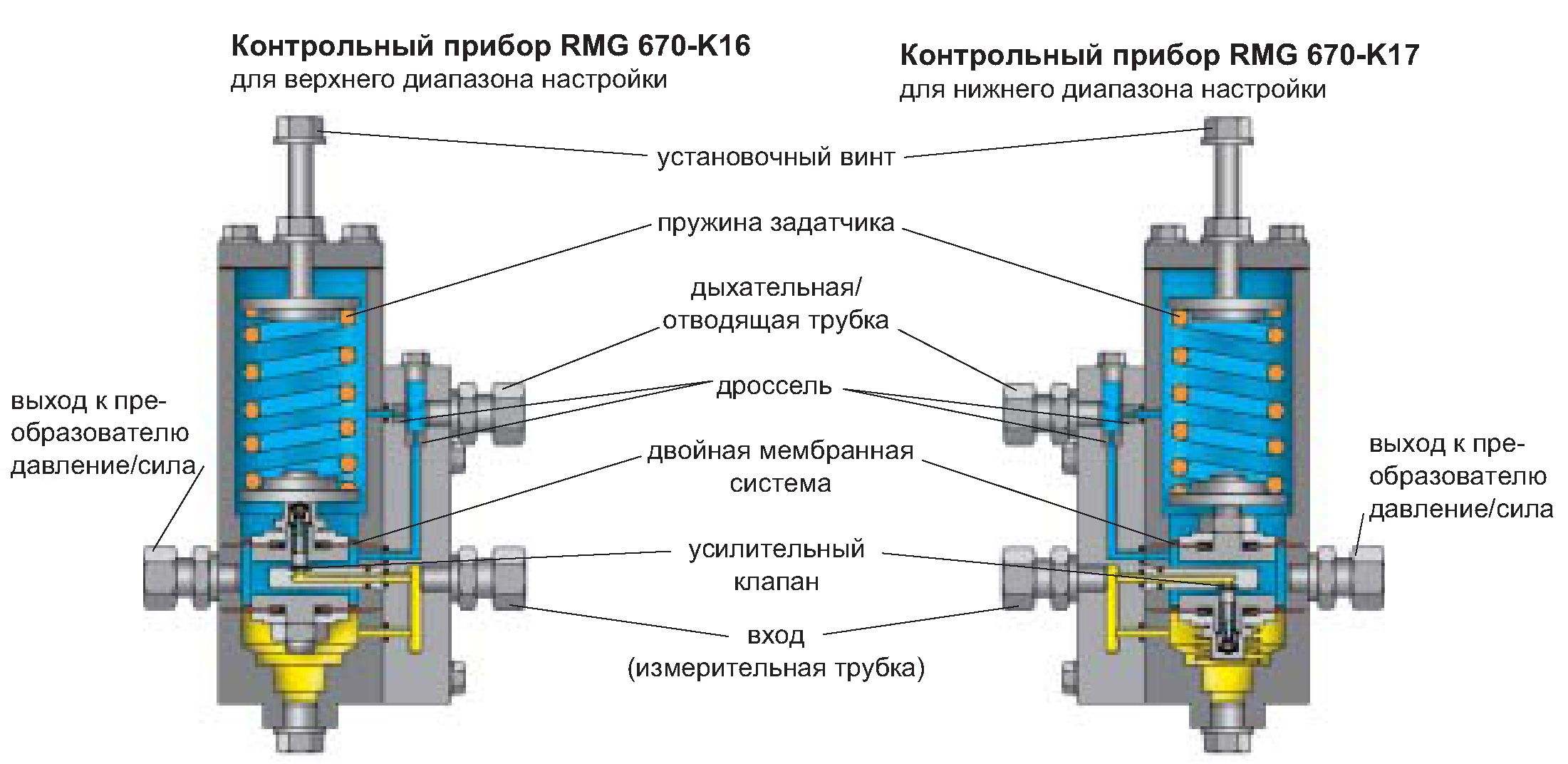

Принцип функционирования с контрольным прибором HON 670/671 (RMG 670/671) (K16, K17, K 18)

Давление в системе через измерительную трубку подается на верхнюю сторону чувствительной двойной мембранной системы и сравнивается с заданной посредством установочных винтов управляющей величиной (сила пружины задатчика). В нормальном режиме работы усилительный клапан закрыт. Когда давление достигает верхнего (при использовании HON 670) или нижнего (при использовании HON 671) значения срабатывания, открывается усилительный клапан. Из контролируемой системы газ направляется на преобразователь давление/сила. Поршень в преобразователе передвигается и посредством штока запускает переключатель ПОК; предохранительный отсекающий клапан закрывается. Как только причина срабатывания ПОК ликвидируется и подлежащее регулированию давление снова опускается ниже (при верхнем срабатывании, HON 670) или поднимается выше (при нижнем срабатывании, HON 671) установленной величины, усилительный клапан закрывается. Давление перед поршнем сервопривода снижается за счет встроенного в контрольный прибор дросселя, и предохранительный отсекающий клапан может быть снова открыт. Контрольный прибор HON 670 также отвечает следующему требованию: при разрыве измерительной мембраны предохранительный отсекающий клапан должен сработать; подлежащее регулированию выходное давление подано на верхнюю сторону двойной мембранной системы. Повреждение верхней мембраны двойной мембранной системы приводит к тому, что выходное давление подается непосредственно на преобразователь давление/сила, таким образом, приводя ПОК к срабатыванию.

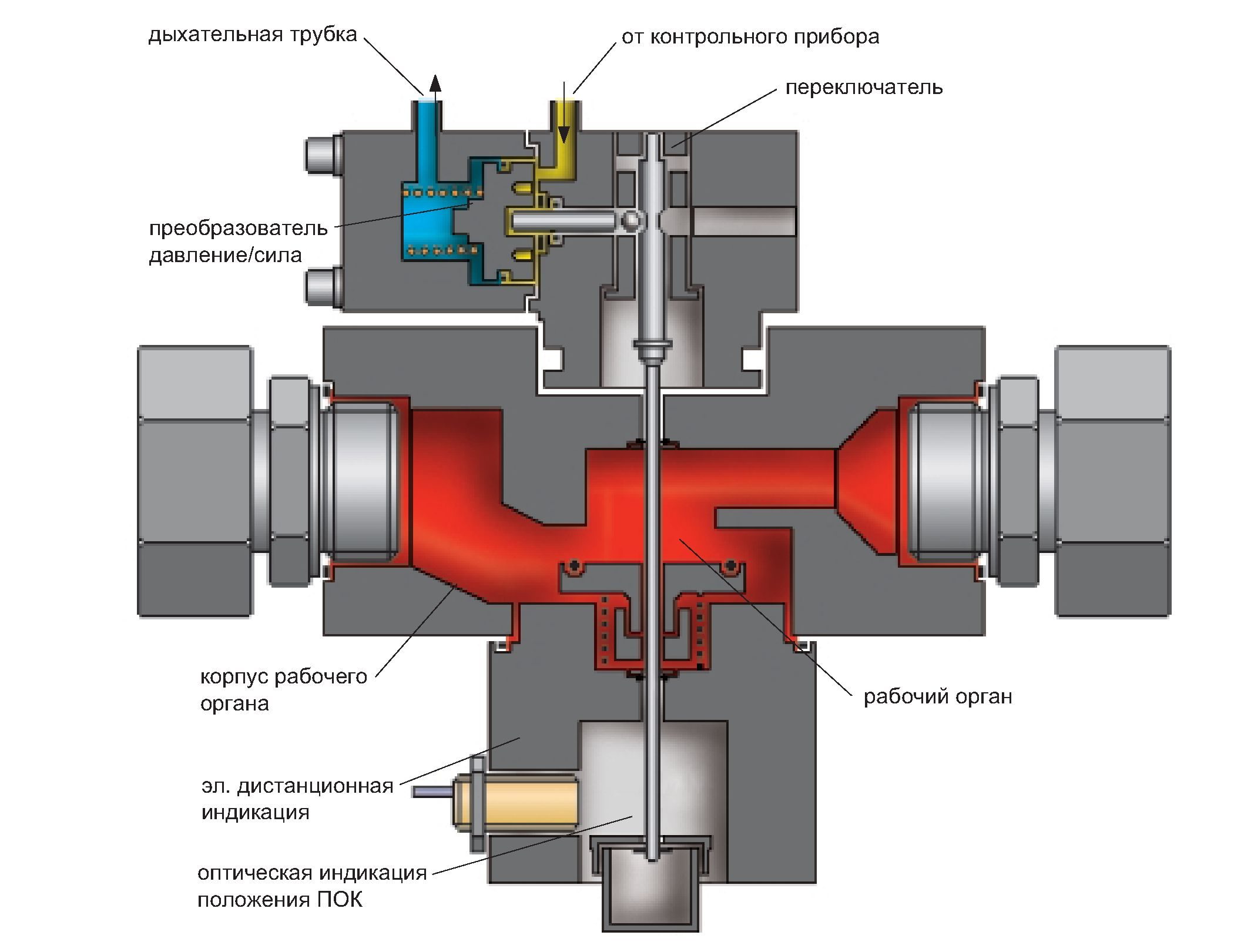

ПОК HON 704 (RMG 704) с переключателем

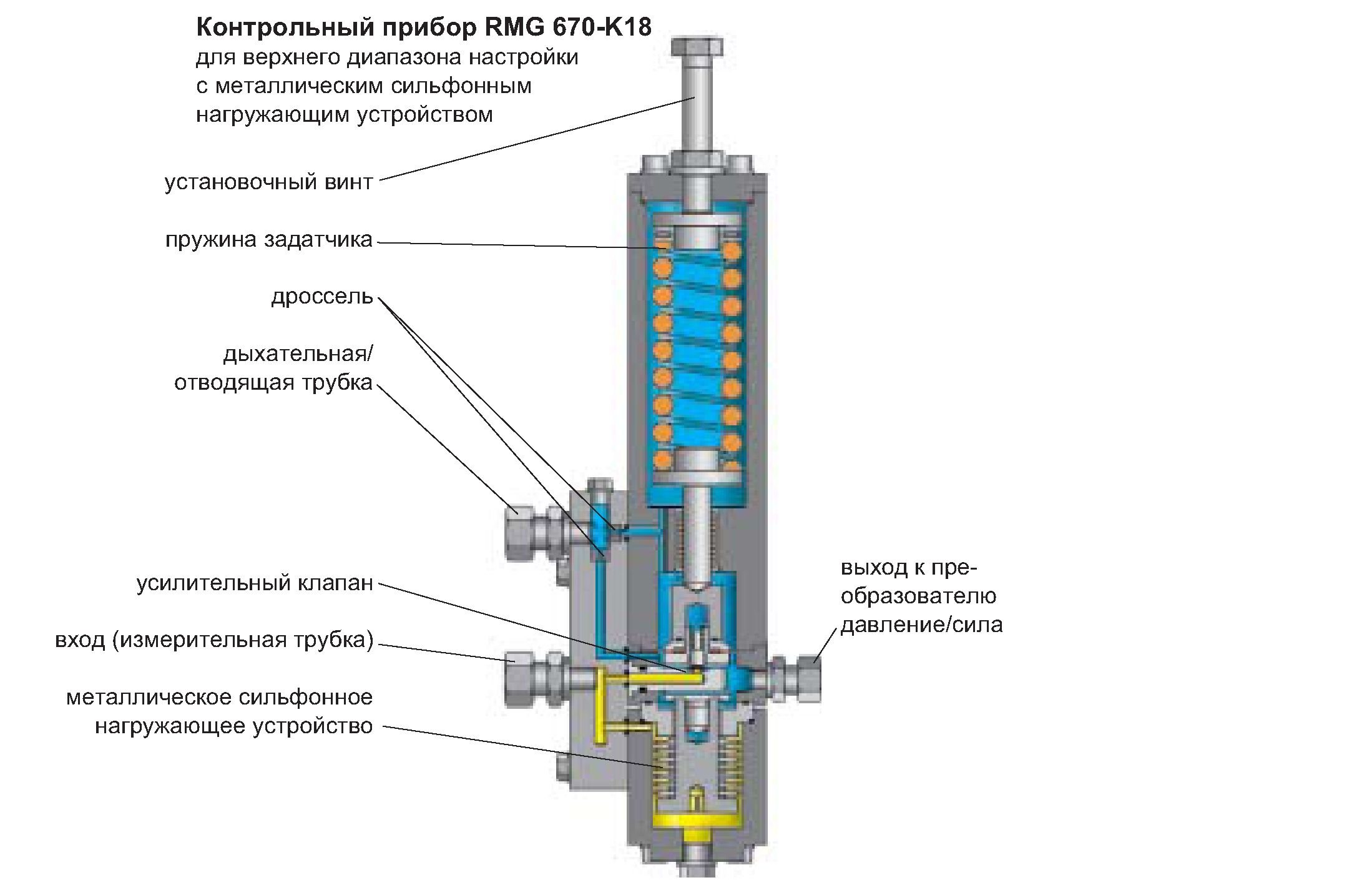

ПОК HON 704 (RMG 704) с переключателем Схема контрольного прибора Контрольный прибор HON 670-K18

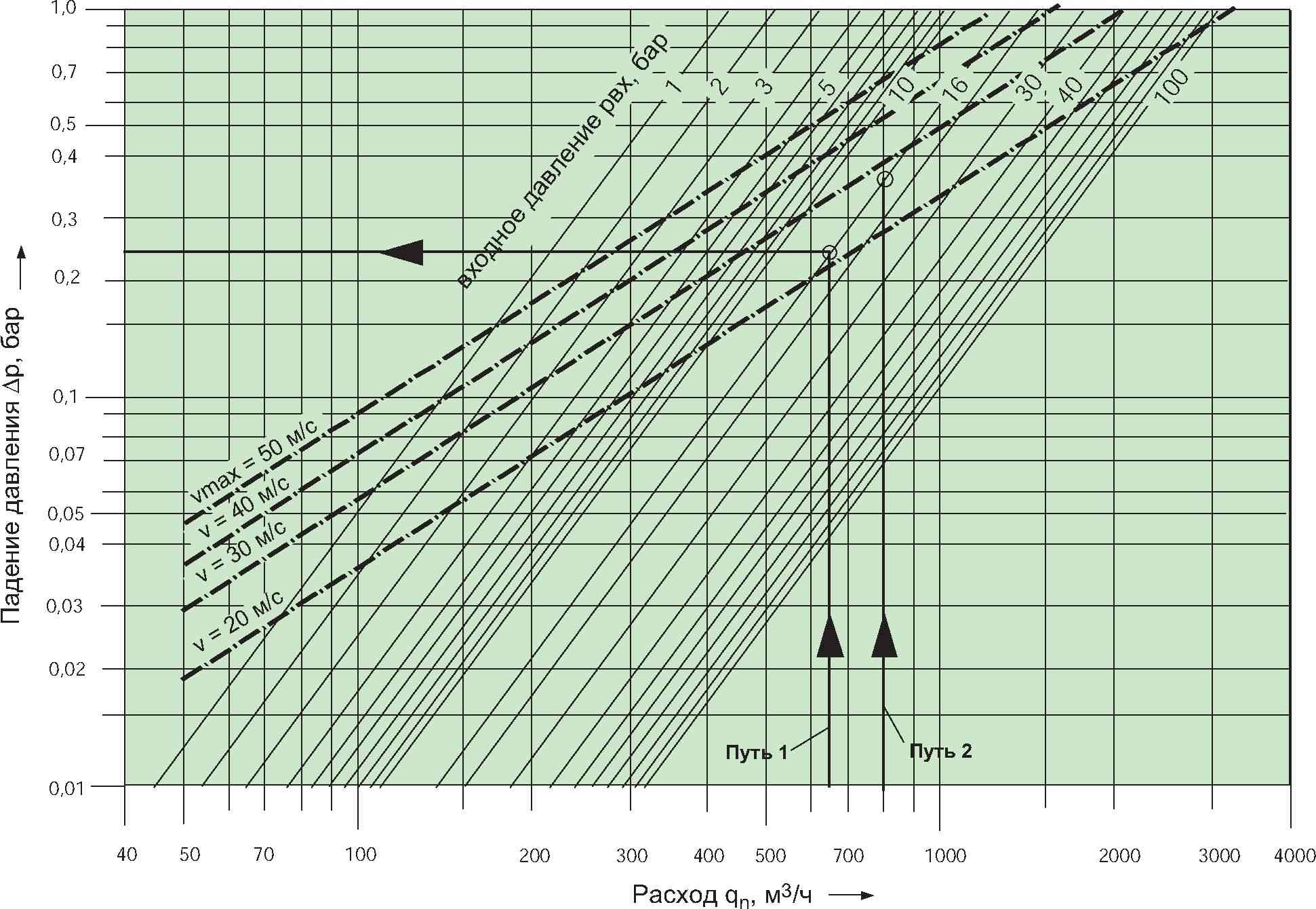

Диаграмма для определения падения давления и скорости потока для HON 703 (RMG 703)

Диаграмма для HON 703 (HON 703)

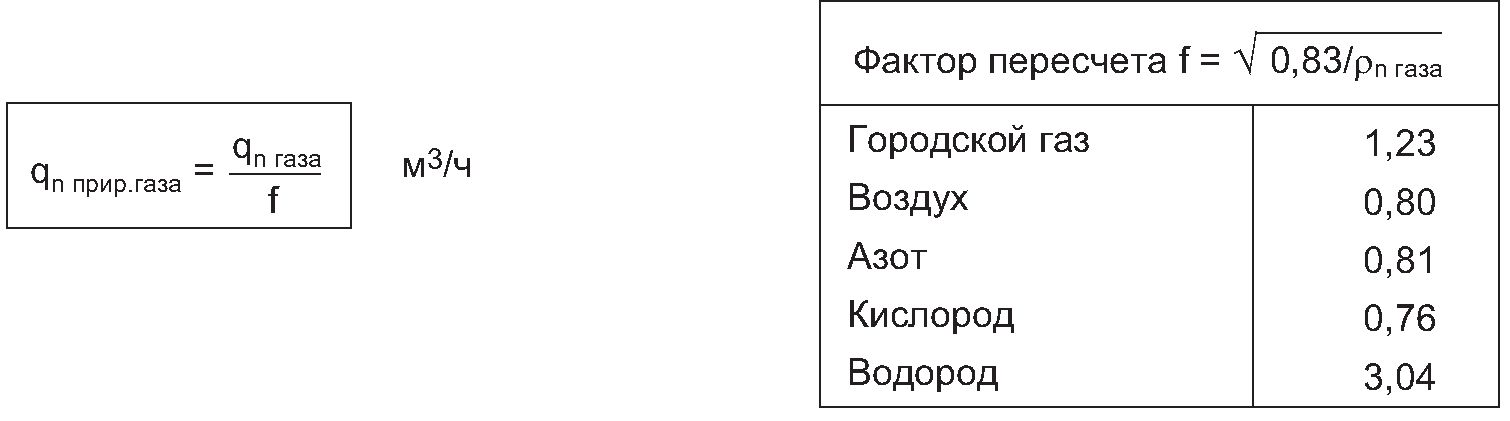

Для определения потерь давления необходимо установить расход природного газа. При использовании других газов нужно рассчитать эквивалентный расход природного газа

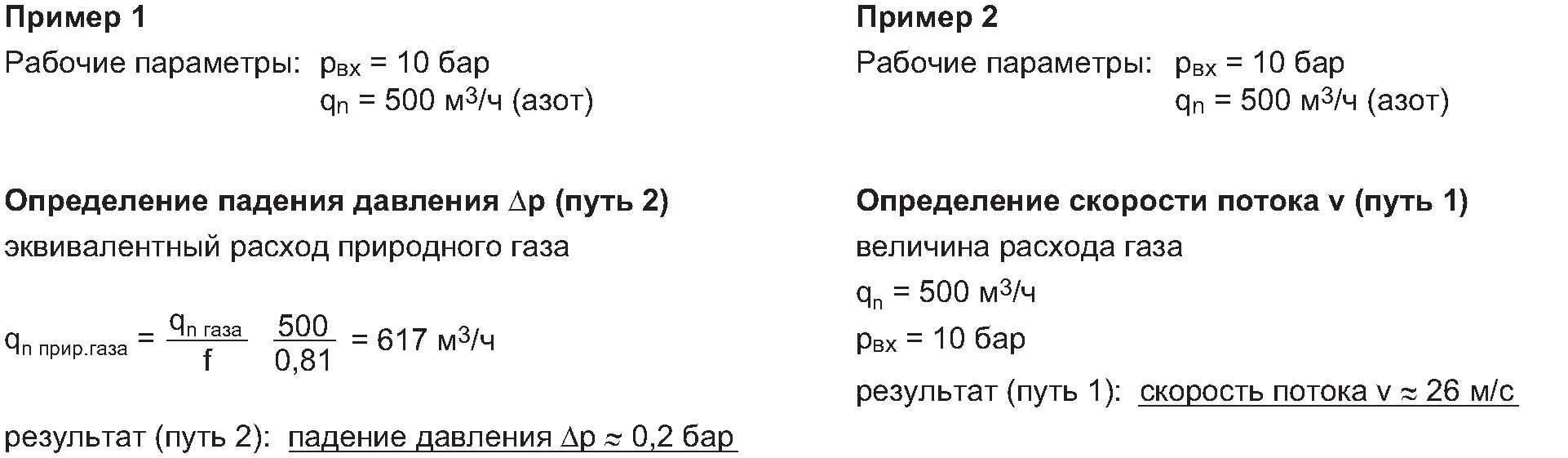

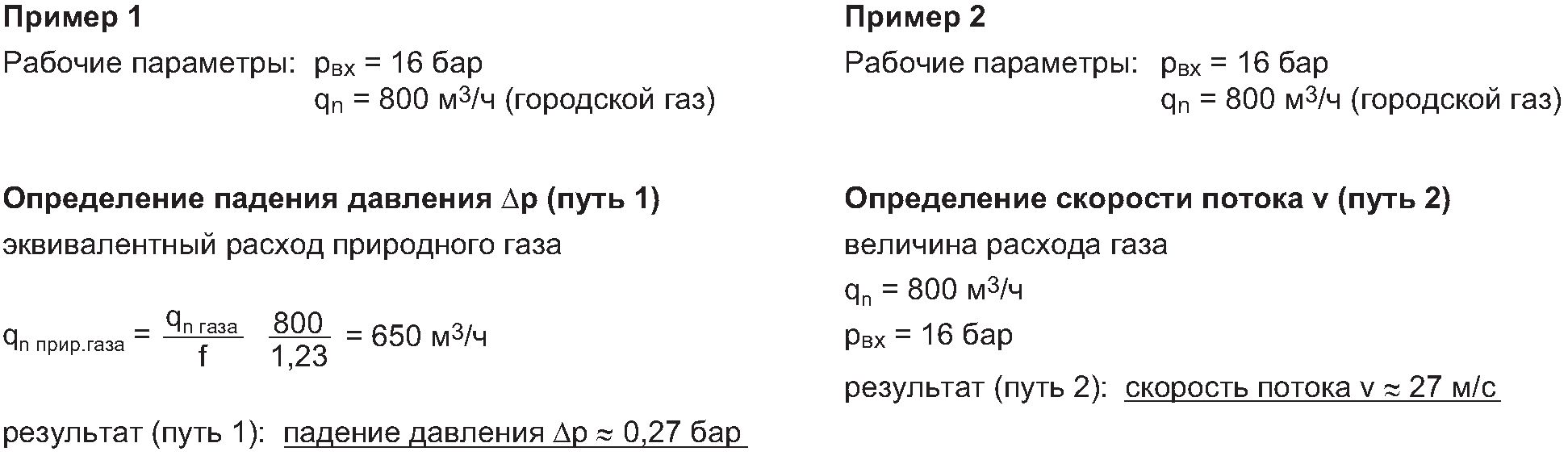

Формула расчета Пример расчета

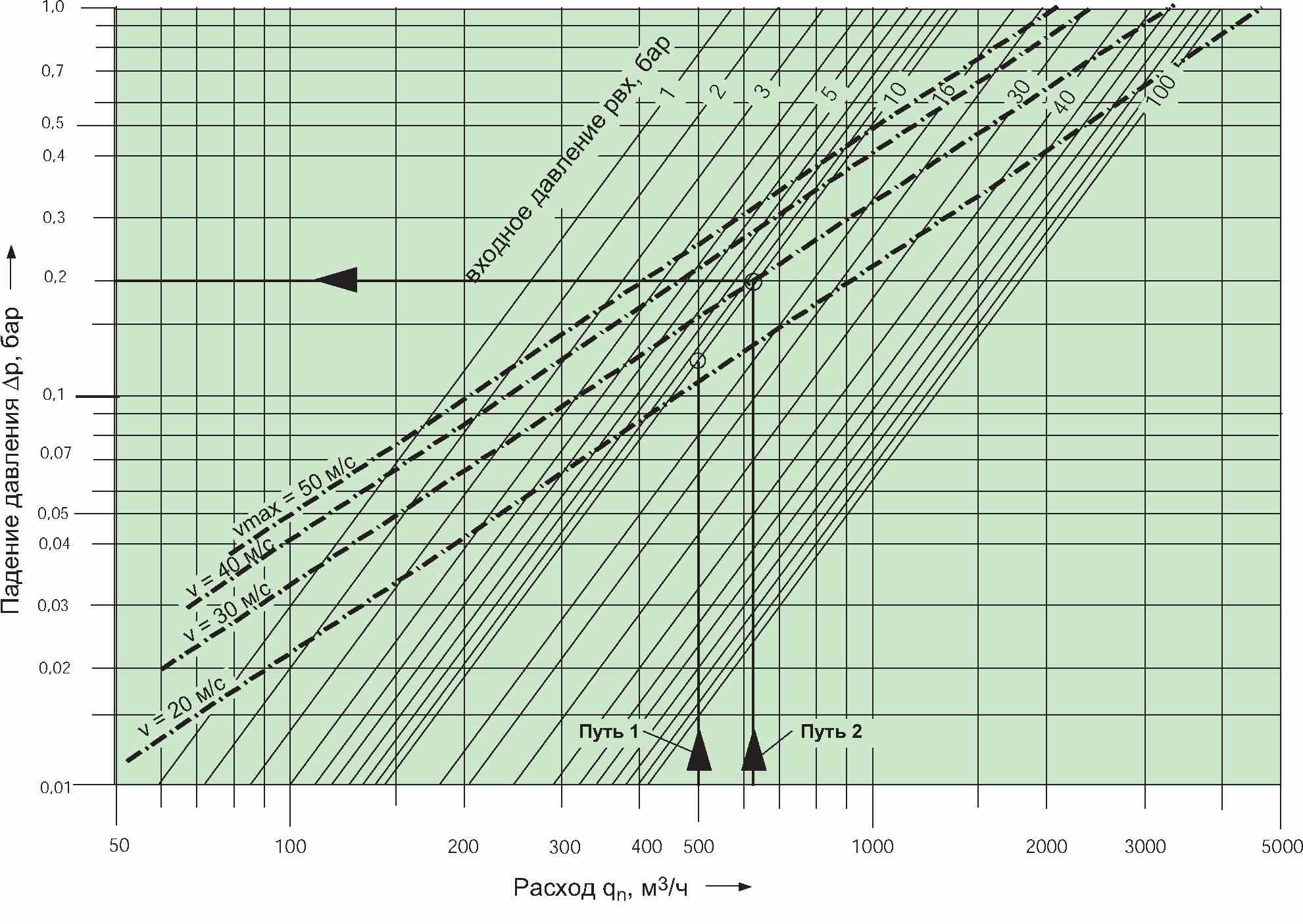

Диаграмма для определения падения давления и скорости потока для HON 704 (RMG 704)

Диаграмма для HON 704 Пример расчета падения давления

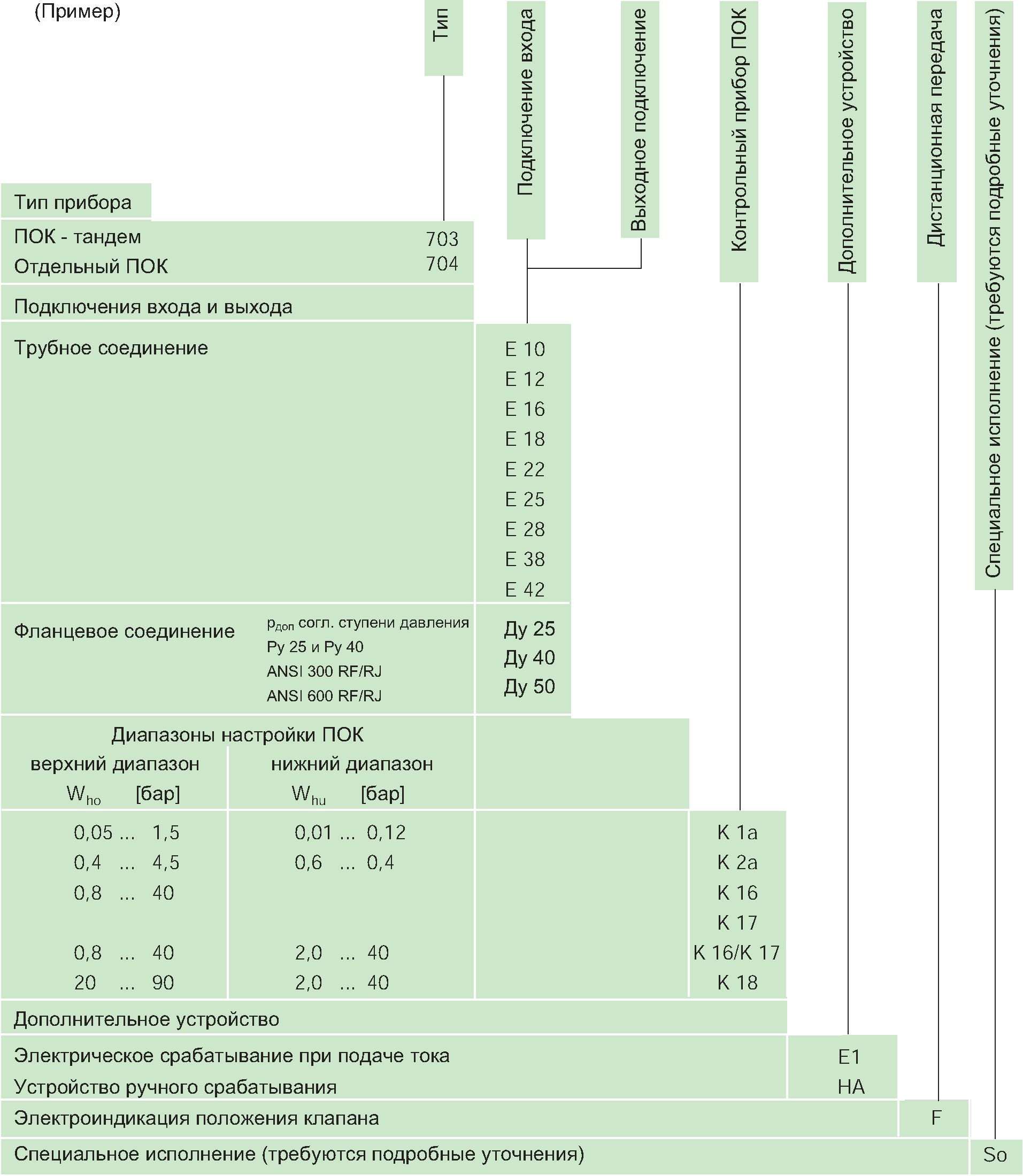

4. Обозначение прибора HON 703 - E 18 / DN 25 - K 16 - HA - E1 - F - So

Обозначение прибора HON 703

Указание:

При использовании тандемного предохранительного отсекающего клапана HON 703 соблюдайте следующее: оба рабочих органа ПОК должны быть оснащены одинаковыми контрольными приборами и дополнительными устройствами. Различными могут быть спец. исполнения.
